Генераторы импульсов и сигналов

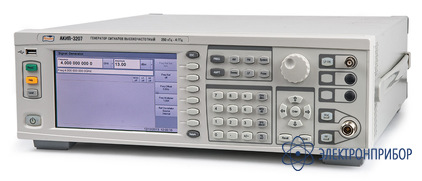

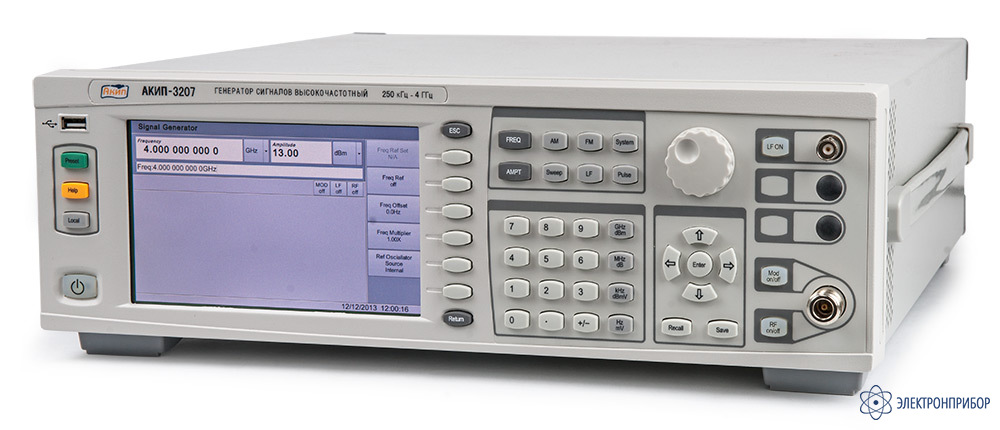

АКИП-3207/1 — генератор ВЧ

Код товара: 39046
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      63411-16 до 31.12.2025

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора ВЧ - АКИП-3207/1:

    • Диапазон частот 250 кГц ... 3 Г Гц АКИП - 3207/1; 250 кГц ... 4 ГГц АКИП - 3207;
    • Разрешение по частоте 0, 1 Гц;
    • Выходной уровень: - 127 дБм ... 13 дБм;
    • Разрешение по амплитуде: 0,01 дБм;
    • Фазовый шум: < - 115 дБн /Гц (отстройка на 20 кГц от несущей 1 ГГц);
    • Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
    • ЖК - дисплей с диагональю 17,8 см;
    • Интерфейсы: LAN , GPIB , USB - Device;
    • Вход внеш. модулирующего сигнала.
  • Технические харакетристики генератора ВЧ АКИП-3207/1:

    Параметр Значение
    АКИП - 3207 АКИП - 3207/1
    ВЫХОДАЯ ЧАСТОТА
    Диапазон 250 кГц ...4 Г Гц 250 кГц ...3 Г Гц
    Дискретность установки 0,1 Гц
    Погрешность установки ± 1 ×10-7 (есть вход внеш. о порной частоты 10 МГц)
    Нестабильность ± 1 ×10-6 / год; ± 1 ×10-6 / 0 ̊С...45 ̊С
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон минус 127 ...13 дБм
    Разрешение 0,01 дБ
    Погрешность установки < ± 1 дБ (несущая ˃ 100 кГц, минус 120...13 дБм , АРУ вкл., 20 ̊С...30 ̊С)
    ВЧ выход N тип, 50 Ом
    КСВН < 1,8 при уровне < 0 дБм
    Плотность фазовых шумов < минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
    Паразитная ЧМ ≤ 30 Гц (несущая 1 ГГц  полоса 0,3...3,0 кГц)
    Гармоники несущей < минус 30 дБн при уровне < 0 дБм
    Негармонические составляющие < минус 50 дБн при уровне < 0 дБм и отстройке от несущей ˃ 10 кГц
    АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
    Глубина модуляции 0 ... 100 % (разрешение 0,1 %)
    Частота модуляции 20 Гц ... 20 кГц (разрешение 1 Гц)
    Искажение < 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%)
    ЧАСТОТНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
    Девиация частоты 20 Гц ... 100 кГц (разрешение 1 Гц)
    Частота модуляции 20 Гц ... 80 кГц (разрешение 1 Гц)
    Искажение < 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц)
    ФАЗОВАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
    Девиация фазы 0 ... 10 рад ( F мод < 10 кГц ); 0 ... 5 рад (10 кГц < F мод < 20 кГц)
    Разрешение 0,01 рад
    Частота модуляции 300 Гц ... 20 кГц
    Искажение < 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад)
    ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
    Подавление в паузе > 60 дБ
    Время нарастания/спада < 60 нс
    Длительность импульса 400 нс ...500 мс (разрешение 100 нс)
    Период следования 40 мкс ... 2 с (разрешение 100 нс)
    Частота меандра 0,5 Гц...1,0 МГц (разрешение 0,1 Гц)
    ВХОДЫ/ВЫХОД
    Выход ОГ 10 МГц, > 0,35 Вскз (BNC, 50 Ом)
    Вход ОГ 10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом)
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Диагональ 17,8 см, разрешение: 800 х 480 точек
    Напряжение питания 100 – 240 В (автовыбор), 47,5 ~52,5 Гц;
    Потребляемая мощность Не более 50 В
    Рабочая температура 0...40 °С
    Интерфейсы LAN, GPIB, USB-Device
    Габаритные размеры 410 × 130 × 400 мм (ШхВхГ)
    Масса 10 кг
  • Комплект поставки АКИП-3207/1

    Наименование Количество
    1 Генератор ВЧ АКИП-3207/1 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
    4 Руководство по программированию 1
