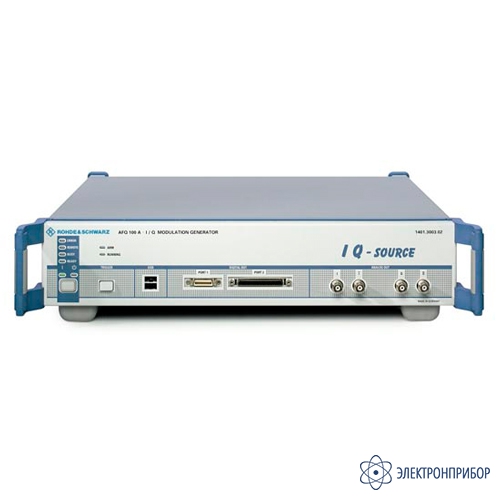

AFQ100A — генератор сигналов I/Q-модуляции

Код товара: 46676
  • 54741-13
    Генератор сигналов i/q-модуляции AFQ100A Генератор сигналов i/q-модуляции AFQ100A Генератор сигналов i/q-модуляции AFQ100A

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      54741-13 до 23.08.2018

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1401.3003.02

    Назначение генератора сигналов I/Q-модуляции AFQ100A:

    При выборе источника сигнала, будь то в сфере коммерции или в аэрокосмической и оборонной промышленности, заказчик требует превосходного качества сигнала, скорости и высокой гибкости. Сверх того, существует постоянно растущая потребность в разработке и тестировании устройств цифровой модуляции. Создаваемые при этом сигналы чрезвычайно сложны и динамичны. В них используются сложные схемы модуляции и все более широкие полосы частот. Генераторы AFQ100A и AFQ100B от Rohde & Schwarz – это современные, автономные и гибкие источники цифровой модуляции, которые идеальным образом удовлетворяют этим требованиям.

    Особенности генератора сигналов I/Q-модуляции AFQ100A:

    • Изменяемая частота дискретизации (от 1 кГц до 300 МГц) оптимально подстраивается к полезному сигналу;
    • Полоса ВЧ 200 МГц (например, для компенсации нелинейных эффектов высоких порядков многочастотных усилителей мощности (MCPA));
    • Формирование сигналов большой длительности, до 1 млрд. отсчетов (опция AFQ-B11). Подобные сигналы могут быть востребованы при измерении коэффициента битовых ошибок (BER);
    • Опции WinIQSIM2TM для таких стандартов связи, как WiMAX, LTE, HSPA.

    Описание генератора сигналов I/Q-модуляции AFQ100A:

    Выходной аналоговый сигнал с непревзойденными характеристиками. Универсальный источник сигналов произвольной формы должен обеспечивать высокое качество сигналов. Благодаря оптимальному построению и использованию современных компонентов, генератор AFQ100A обеспечивает динамический диапазон без паразитных составляющих (SFDR) с типовым значением 83 дБ вниз от частоты несущего колебания.

    Оптимизация системы. Даже непревзойденные характеристики немодулированного сигнала не гарантируют формирования безупречного сигнала радиочастоты, поскольку различные паразитные факторы могут влиять на качество сигнала во время его выхода из генератора. Генератор AFQ100A содержит набор функций, предназначенных для уменьшения влияния этих паразитных факторов, включая возможность компенсации амплитудных и фазовых искажений (например, из-за использования внешнего модулятора I/Q) с помощью переключаемых фильтров. В этом случае необходимые параметры могут быть измерены внешней программой и переданы в генератор AFQ100A. Во время передачи сигнала используется согласующий инвертирующий фильтр, благодаря которому достигается линейная амплитудно-частотная характеристика и оптимальное подавление боковой полосы во всем тракте системы.

    Оптимальное использование памяти. Помимо превосходного интерфейса для управления аналоговыми сигналами, генератор AFQ100A имеет специальные функции памяти.

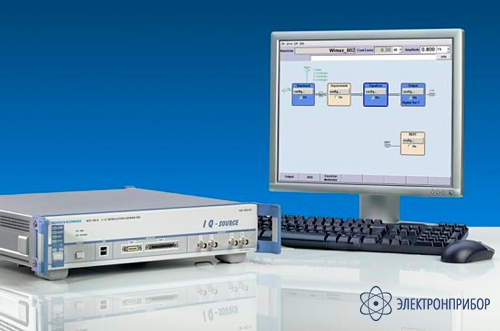

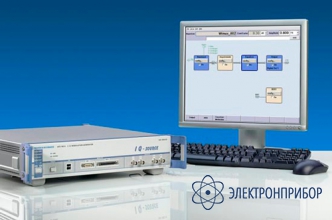

    Универсальность и простота управления. Не смотря на то, что аппаратные особенности генератора скрыты в так называемом ”черном ящике”, вы можете легко получить доступ к ним через соответствующее программное обеспечение. В генераторе AFQ100A создан современный графический пользовательский интерфейс, управление которым может осуществляться либо непосредственно через внешний дисплей, мышь и клавиатуру, либо путем передачи данных на любой компьютер в сети через удаленный рабочий стол Windows XP (по сети LAN) и работой через него.

  • Технические характеристики генератора сигналов I/Q-модуляции AFQ100A:

    Параметр Значение
    Выходное запоминающее устройство
    Частота дискретизации AFQ100A от 1 кГц до 300 МГц
    Частота дискретизации AFQ100B от 1 кГц до 300 МГц (режим 1)
    600 МГц (режим 2)
    Память для формирования сигнала (данные и маркеры) сигнальная память (AFQ-B10)1) до 256 млн отсчетов (256M)
    сигнальная память (AFQ-B11) до 1 млрд отсчетов (1G)
    сигнальная память (AFQ-B12)2) до 512 млн отсчетов (512M)
    Разрешение ЦАП 16 бит аналоговый и цифровой
    Выходное запоминающее устройство
    Полоса пропускания (ВЧ) AFQ100A 200 МГц
    Полоса пропускания (ВЧ) AFQ100B 200 МГц (режим 1)
    528 МГц (режим 2)
    Параметры вывода сигналов
    Количество выходов 2 (I и Q)
    Выход (несимметричный) 1 В (Vpp) (размах)
    диапазон уровней от 0 В до 1,5 В (Vpp) (размах)
    разрешение 14 бит
    частотная характеристика ±0,1 дБ вплоть до частоты 100 МГц
    Выход (симметричный) AFQ100A 2 В (Vpp) (размах)
    диапазон уровней от 0 В до 3 В (Vpp) (размах)
    разрешение 14 бит
    частотная характеристика ±0,1 дБ вплоть до частоты 100 МГц
    Выход (симметричный) AFQ100B 1 В (Vpp) (размах)
    диапазон уровней от 0 В до 1,4 В (Vpp) (размах)
    разрешение 14 бит
    частотная характеристика ±2,5 дБ вплоть до частоты 264 МГц
    Динамический диапазон без искажений тип. 83 дБн для AFQ100A
    тип. 78 дБн для AFQ100B

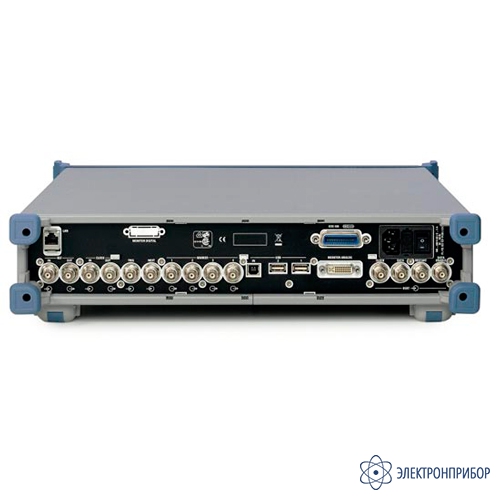

    Цифровые выходы
    Порт 1 поток I/Q-данных с уплотнением, совместимый с другим оборудованием Rohde&Schwarz
    Порт 2 параллельный I/Q-интерфейс
    Общая информация
    Запоминающее устройство 160 Гбайт, съемный жесткий диск
    Интерфейс USB 2.0 (master, slave), Gigabit Ethernet, IEC 625 (IEEE 488)

    1) Только для AFQ100A.
    2) Только для AFQ100B.

  • Комплект поставки AFQ100A

    № Наименование Количество
    1 Генератор сигналов I/Q-модуляции AFQ100A - базовый блок 1
    2 Нагрузка 50 Ом 2
    3 Кабель питания 1
    4 Краткое руководство 1
    5 Компакт-диск с руководствами по эксплуатации и обслуживанию 1

    Базовый блок должен заказываться вместе с опцией AFQ-B10 или AFQ-B11.
