Генераторы импульсов и сигналов

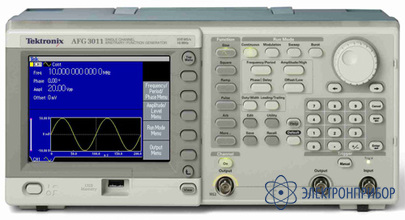

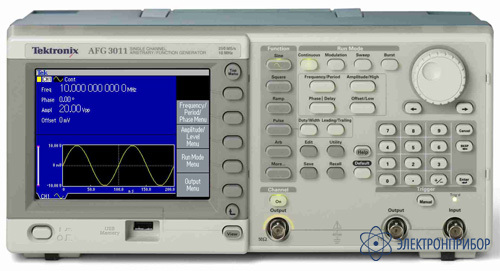

AFG3101 — генератор

Код товара: 21721
    • Гарантия

      36 месяцев

    • Госреестр СИ РФ

      32620-06

    • Производитель

      Tektronix, США

    Краткие характеристики генератора AFG3101:

    • Диапазон частот для синусоидального сигнала 1мГц - 100 МГц
    • 1 выходной канал
    • Разрядность ЦАП 14 бит
    • Частота дискретизации 250 МГц; 1 ГГц
    • Большой ЖК дисплей с диагональю 5,6 дюймов
    • Формирование импульсного сигнала с перестраиваемым временем нарастания
    • Различные виды модуляции: АМ, ЧМ, ФМ, ЧМн; ИМ, ГКЧ
    • Выход синхронизации уровня ТТЛ с вводимой задержкой относительно основного сигнала
    • ПО ArbExpress для формирования сигнала произвольной формы
    • Разъем USB на передней панели для сохранения данных
    • Интерфейсы ДУ: USB, LAN, GPIB
  • Технические характеристики генератора AFG3101:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Количество каналов 1
    Виды выходного сигнала Синус, меандр, импульс, пила, треугольник, Sin x/x, нарастающая и спадающая экспонента, функции Гаусса, Лоренца, Хевисайда, шум
    Выходной уровень на нагрузке 50 Ом 20 мВ – 10 В
    Погрешностьустановки частоты (±1·10-6 )
    Постоянное смещение ±5 Впик (АС+DС)
    СИНУСОИДА Частотный диапазон 1 мГц – 100 МГц
    Погрешность установки уровня на 1 кГц ±(1% + 1 мВ)
    Неравномерность АЧХ ±0,15 дБ до 5 МГц
    ±0,3 дБ до 25 МГц
    ±0,5 дБ до 100 МГц
    Коэффициент гармоник (выходной сигнал 1 В) -60 дБн до 20 кГц
    < -60 дБн до 1 МГц
    < -37 дБн до 100 МГц
    МЕАНДР Диапазон частот 1 мГц – 50 МГц
    Время нараст. / спада 5 нс
    ИМПУЛЬС Диапазон частот 1 мГц – 50 МГц
    Длительность 8 нс – 999 с
    Перестраиваемое время нарастания 5 нс – 625 с
    ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ Диапазон частот 1 мГц – 1 МГц
    Полоса шумового сигнала 100 МГц
    ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 1 мГц – 50 МГц
    Частота дискретизации и объем памяти 250 МГц: 16…128 кБ
    1 ГГц: 2…16 кБ
    Разрешение по вертикали 14 бит
    МОДУЛЯЦИЯ Виды модуляции АМ (0-120%), ЧМ (девиация до 120 МГц), ФМ (0-180°), ЧМн, модуляция длительности импульса (0-50% от периода), ИМ, ГКЧ (линейное / логарифмическое, время качания 10 мс – 100 с)
    Несущая Все виды сигналов, исключая импульс, шум и постоянное напряжение
    Модулирующая Частота: 2 мГц – 50 кГц. Синус, меандр, пила, шум, произвольный сигнал
    ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 156 х 329 х 168 мм
    Масса 4,5 кг
  • Комплект поставки AFG3101

    Наименование Количество
    1. Прибор 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. Программное обеспечение 1
  • Дополнительная комплектация AFG3101
