Генераторы импульсов и сигналов

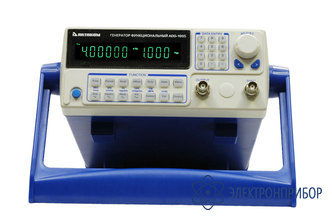

ADG-1010 — генератор функциональный

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ


    Генераторы ADG-1010 используют при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Этот метод позволяет обеспечить высокую точность установки частоты (50 ppm), быстрый переход с одной частоты на другую, малый уровень искажений и много других возможностей.

  • Технические характеристики генератора ADG-1010:

    Характеристика Значение
    Частота Диапазон (синус) 10 мкГц ... 10 МГц
    Диапазон (меандр) 10 мкГц ... 5 МГц
    Диапазон (другие типы) 10 мкГц ... 1 МГц
    Разрешение 10 мкГц, 6 цифр
    Точность установки ± 50 ppm
    Характеристики сигнала Количество форм 16 типов, включая 3 стандартных: синус, меандр, пила
    Количество точек 1024
    Частота дискретизации 100 Мвыб/с
    Разрядность 8 бит
    Коэффициент гармоник (синус) <-40 дБн (< 5 МГц);
    <-40 дБн (≥ 5 МГц);
    Время нарастания/спада (меандр, импульс) < 35 нс
    Коэфф.заполнения (импульс) 0,1 ...99,9 %
    Асиметрия (пила) 0,0...100,0%
    Амплитуда Диапазон (импеданс 50 Ом) 0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц)
    Диапазон (открытый контур) 0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц)
    Разрешение 5 мВп-п (амплитуда >2 Вп-п),
    0,5мВп-п (амплитуда ≤2 Вп-п)
    Смещение Диапазон ±5 В (импеданс 50 Ом), ±10 В (открытый контур)
    Разрешение ±5 мВ
    Свипирование Диапазон полный
    Время 50 мс...500 с
    Закон линейный, логарифмический
    Выход синхронизации Сигнал меандр, фронт нарастания ≤20 нс
    Уровень TTL
    Режим пачек импульсов Форма 16 типов форм сигнала
    Период 1 мкс...20 с
    Количество импульсов 1...1000000
    Интерфейс USB
    Питание 220...240 В / 50...60 Гц
    Габаритные размеры 322 х 256 х 102 мм
    Вес 2 кг
  • Комплект поставки ADG-1010

    Наименование Количество
    1. Генератор ADG-1010 1 шт
    2. Шнур питания 1 шт
    3. Кабель соединительный BNC-BNC 1 шт
    4. Руководство по эксплуатации 1 экз
