Генераторы импульсов и сигналов

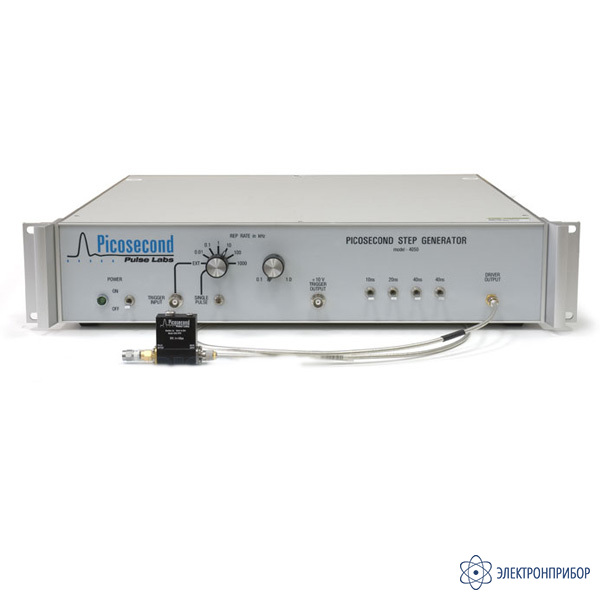

4050B — генератор испытательных импульсов

Код товара: 21643
  • 37630-08

    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      37630-08

    • Производитель

      Picosecond, США

    Назначение генератора испытательных импульсов 4050B:

    Генератор испытательных импульсов 4050B: Время нарастания 45 пс; Время спада 1 нс; Длительность импульса 10 нс; Джиттер 1,5 пс скз; Максимальная амплитуда 10 В (на нагрузке 50 Ом); Период следования 1 Гц … 500 кГц; Выходной разъем 2,92 мм; Масса 3,6 кг.

    Модель 4050 является прямой заменой отечественному И1-12. В качестве формирователя в генераторе 4050 используется лавинный транзистор, что позволяет получить на порядок большую амплитуду выходного импульса (10В против 0,5В) при одинаковом времени нарастания (50 пс). Это открывает широкие возможности по применению генератора 4050 в сфере метрологии, в первую очередь для проверки параметров ПХ широкополосных осциллографов на всех коэффициентах отклонения.

  • Технические характеристики генератора испытательных импульсов 4050B:

    Параметр Значения
    ВЫХОДНЫЕ ПАРАМЕТРЫ
    Время нарастания 45 пс
    Максимальная амплитуда на нагрузке 50 Ом 10 В
    Длительность импульса 10 нс
    Полярность импульса +
    Время спада 1 нс
    Выброс 5%
    Неравномерность ±2% до 3 нс
    ±2% свыше 3 нс
    Период следования 1 Гц … 500 кГц
    Задержка
       - внутренняя синхронизация
       - внешняя синхронизация
    60 нс
    14 нс
    Джиттер 1,5 пс скз
    ОБЩИЕ ДАННЫЕ
    Выходной разъем 2,92 мм
    Напряжение питания 220 В
    Габаритные размеры 97х213х262 мм
    Масса 3,6 кг

  • Комплект поставки 4050B

    № Наименование Количество
    1. Генератор испытательных импульсов 4050B 1
    2. Внешний формирователь 1
    3. Задающий генератор 1
    4. Руководство по эксплуатации 1
