Омметры щитовые
  • Назначение омметра М419:

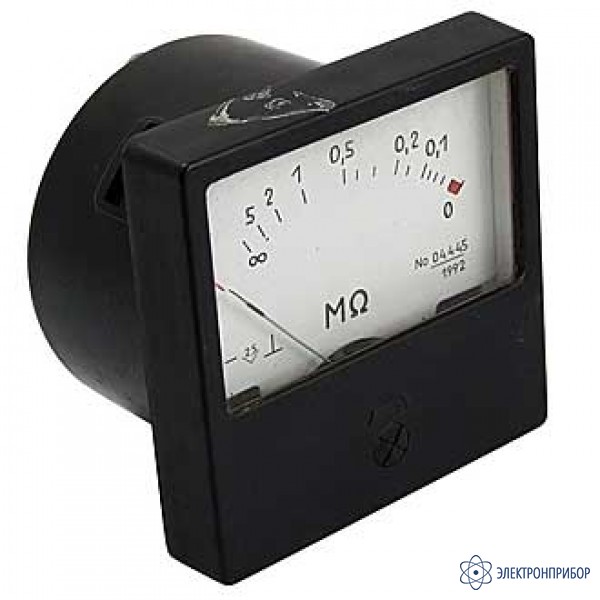

    Омметр щитовой М419 предназначен для определения сопротивления изоляции однофазных или трехфазных сетей переменного тока, находящихся под напряжением с изолированной нейтралью напряжением до 420 В, частотой 45-500 Гц.

    Не разрешается включать одновременно два омметра в одну сеть.

    Зажим "3" омметра должен быть заземлен или соединен с корпусом, так как омметр измеряет эквивалентное сопротивление изоляции сети по отношению к земле или к корпусу.

    Если омметр не включен в сеть - то его указатель находится на отметке механического нуля (крайней отметке красного цвета в левом конце шкалы). Если при правильном включении омметра указатель остается на отметке механического нуля - это указывает на неисправность омметра.

  • Основные технические характеристики омметра М419:

    Параметр Значение
    Диапазон измерения омметра, МОм 0 - 5
    Минимальная цена деления шкалы, МОм 0.02
    Класс точности измерительного прибора 2,5
    Напряжение питающей сети, В 220
    Частота питающей сети, Гц 45 - 500
    Потребляемая мощность омметра, Вт, не более 1
    Входное сопротивление, кОм, не менее 250
    Условия эксплуатации, °С от -50 до +70
    Режим работы непрерывный
    Габаритные размеры, мм 80х80х100
    Масса, кг, не более 0,2
  • Комплект поставки М419

    Наименование Количество
    1. Омметр 1
    2. Паспорт 1
