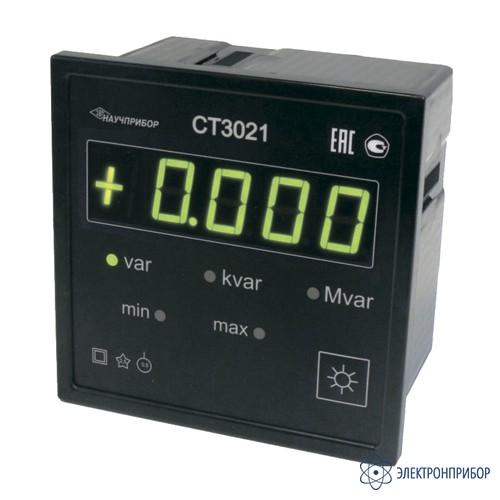

СТ3021 — варметр цифровой щитовой

Код товара: 45873
    • Гарантия

      24 месяца

    • Межповерочный интервал

      72 месяца

    • Госреестр СИ РФ

      59605-15 до 06.11.2024

    Сертификаты

    Назначение варметра цифрового щитового СТ3021:

    Варметр СТ3021 измеряет реактивную мощность и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Варметр СТ3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).

    Варметр СТ3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (КН) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.

    Кроме функции измерения, варметр СТ3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

    Варметр СТ3021 выпускается в 2-х исполнениях:

    • СТ3021-1 - варметр с номинальным значением измеряемого тока 1 А;
    • СТ3021-5 - варметр с номинальным значением измеряемого тока 5 А.

    Варметр СТ3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

    Питание варметра СТ3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

    Варметр СТ3021 сертифицирован, зарегистрирован в Госреестре средств измерений.

  • Технические характеристики варметра цифрового щитового СТ3021:

    Параметр Значение
    СТ3021-1 СТ3021-5
    Пределы допускаемой основной приведенной погрешности 0,5 % к номинальному значению измеряемой реактивной мощности
    Номинальное значение входных напряжений UН 57,7 В для фазных напряжений и 100В для линейных напряжений
    Номинальное значение входных токов IН 1 А 5 А
    Диапазон изменения входных напряжений от 0,8UН до 1,2UН
    Диапазон изменения входных токов от 0,01IН до 1,2IН
    Диапазон изменения частоты от 48 до 52 Гц
    Диапазон изменения sinj ±(0,5…1…0,5) для 4-х проводной схемы
    ±(0,6…1…0,6) для 3-х проводной схемы
    Потребляемая мощность, не более 7,5 ВА
    Габаритные размеры, не более 120x120x90 мм
    Масса, не более 0,55 кг
  • Комплект поставки СТ3021

    Наименование Количество
    1 Варметр цифровой щитовой СТ3021 в выбранном исполнении 1
    2 Формуляр 1
    3 Ведомость принадлежностей 1
    4 Комплект принадлежностей 1
    5 Руководство по эксплуатации 1
    6 Диск с программой 1
