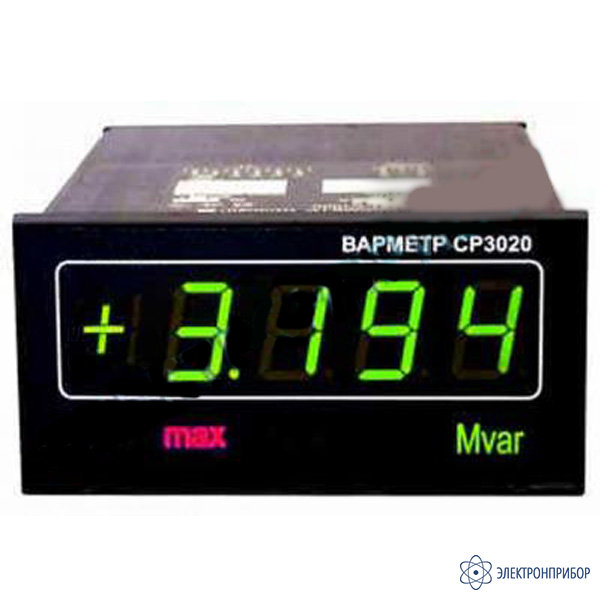

СР3020-ВАР — варметр цифровой щитовой

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      23893-02

    • Производитель

      Прочие

    Назначение ваттметра CP3020-ВАТ:

    Варметр CP3020 предназначен для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS-485. Варметр выполнен по трехэлементной схеме, подключается непосредственно к ИТН и ИТТ и измеряет реактивную мощность.

  • Технические характеристики ваттметра CP3020-ВАТ:

    Параметр Значение
    Пределы допускаемой основной приведенной погрешности к номинальному значению измеряемой активной мощности ±0,5 %
    Номинальное значение входных напряжений UН 57,7 В для фазных напряжений
    100 В для линейных напряжений
    Номинальное значение входных токов IН 5 А
    Диапазон изменения входных напряжений от 0,8UН до 1,2UН
    Диапазон изменения входных токов от 0,01IН до 1,2IН
    Диапазон изменения частоты от 48 до 52 Гц
    Диапазон установки КН от 1 до 20000
    КТ от 1 до 6000
    Диапазон изменения cosj - ±(0…1…0)
    Потребляемая мощность, не более 5 ВА
    Габаритные размеры, не более 144х220х70 мм
    Масса, не более 0,5 кг.
  • Комплект поставки СР3020-ВАР

    Наименование Количество
    1. Варметр 1
    2. Фиксатор для крепления варметра к щиту 2
    3. Розетка MSTB 2,5/8 STF с корпусом KGG-MSTB 2,5/8 GF 1
    4. Розетка DB-9F с корпусом DP-9C 1
    5. Формуляр 1
    6. Руководство по эксплуатации 1
    7. Дискета с программой 1
  • Дополнительная комплектация СР3020-ВАР

    • Цена по запросу
      Добавить к заказу

      KB3020, контроллер

      Контроллер предназначен для управления устройствами компенсации реактивной мощности по результатам измерений реактивной мощности, считанных по интерфейсу RS-485 от варметров цифровых щитовых СР3020.
