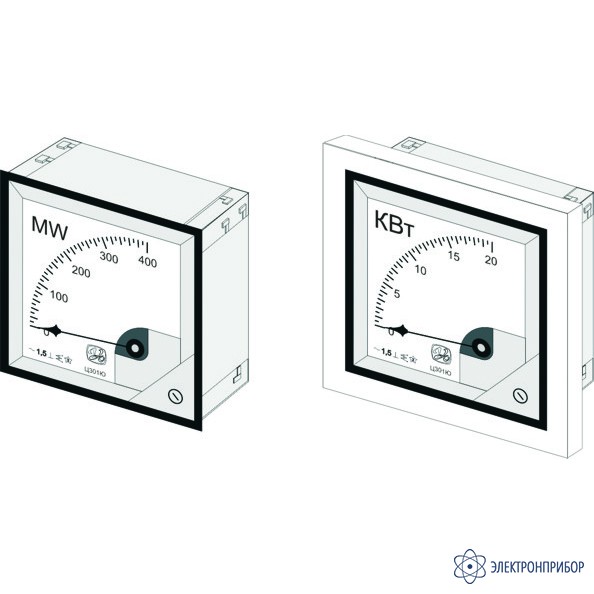

Ц301/1-Ю — щитовой ваттметр/варметр

Код товара: 40485
  • Описание щитового ваттметра/варметра Ц301/1-Ю:

    Ваттметр/варметр Ц301/1-Ю предназначен для измерения активной и реактивной мощности в трёхфазных сетях переменного тока в диапазоне частот 50, 60 Гц при равномерной и неравномерной нагрузке фаз.

    Ваттметр/варметр Ц301/1-Ю состоит из индикатора и электронного преобразователя мощности, размещенных в одном корпусе.

    Информация для заказа:

    Исполнение ваттметра/варметр Ц301/1-Ю с угловым расположением измерительного механизма Ц301/1-Ю-00 длинна шкалы 95 мм.

    Исполнение ваттметра/варметр Ц301/1-Ю с угловым расположением измерительного механизма Ц301/1-Ю-10 длинна шкалы 95 мм.

    При заказе указать: конечное значение диапазона измерений; при непосредственном включении - номинальное напряжение, силу тока, частоту; при включении через трансформатор - первичную силу тока и напряжение, частоту.

    Пределы допускаемой дополнительной погрешности ваттметра/варметра Ц301/1-Ю вызванной:

    • изменением положения ваттметров от вертикального в любом направлении на ± 5о, равны 0,75% при этом рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона α = 15о, 30о, 45о, 60о, 75о (угол меньше 90о) или с углом наклона α = 105о, 120о (угол больше 90о);
    • изменением температуры окружающего воздуха от нормальной до ллюбой температуры в пределах рабочих температур, равны ±1,2% на каждые 10 °C изменения температуры;
    • изменением относительной влажности окружающего воздуха во время пребывания в рабочих климатических условиях применения равны ±1,5%;
    • отклонением напряжения от номинального на ±20%, при неизменном значении измеряемой мощности, равны ±1,5%;
    • влиянием изменения коэффициента мощности, равны ±1,5%;
    • одновременным влиянием изменения напряжения на ±20% и коэффициента мощности равны ±3%;
    • искажением формы кривой тока и напряжения (третья гармоника -20%), равны ±1,5%;
    • отклонением пределов нормальной области частот на ±10% равны ±1,5%;
    • установкой на щите из ферромагнитного материала, равны ±1,5%.

    Варианты исполнения щитового ваттметра/варметра Ц301/1-Ю представлены ниже. При заказе нужно указать требуемые параметры в виде кода:

    1. Тип прибора Ваттметр Ц301/1-Ю Варметр Ц301/1-Ю
    Код для заказа Ц301/1-Ю - Ваттметр Ц301/1-Ю - Варметр
    2. Габаритные размеры и расположение измерительного механизма 96х96 (угловое) 120х120 (угловое)
    Код для заказа 00 10
    3. Вид сети Трехфазная трехпроводная Трехфазная четырехпроводная
    Код для заказа 3 4
    4. Номинальное значение, В1 Значение
    Код для заказа Число
    5. Номинальный ток, А2 Значение
    Код для заказа Число
    6. Диапозон измерений3. Конечное значение диапозона Значение
    Код для заказа Число
    7. Положение нулевой отметки С левой стороны шкалы Посередине шкалы
    Код для заказа 0 1
    8. Исполнение Общепромышленное Экспортное Тропическое
    Код для заказа 0 1 2
    9. Вид приемки Приемка ОТК Проверка ЦСМ
    Код для заказа 0 1

    1При подключении через измерительный трансформатор напряжения вводится коэффициент трансформации через "/", например, 6000/100В

    2При подключении через измерительный трансформатор напряжения вводится коэффициент трансформации через "/", например, 3000/5А

    3Следует указывать не только конечное значение диапазона измерений, но и единицы измерений.

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример заказа ваттметра "Ц301/1-Ю - Ваттметр 10 4 100 550 900 1 2 0":

    Тип прибора Ваттметр Ц301/1-Ю Ц301/1-Ю - Ваттметр
    Габаритные размеры и расположение измерительного механизма 120х120 (угловое) 10
    Вид сети Трехфазная четырехпроводная 4
    Номинальное значение, В 100 100
    Номинальный ток, А 550 550
    Диапозон измерений. Конечное значение диапозона 900 900
    Положение нулевой отметки Посередине шкалы 1
    Исполнение Тропическое 2
    Вид приемки Приемка ОТК 0
  • Технические характеристики щитового ваттметра/варметра Ц301/1-Ю:

    Параметр Значение
    Класс точности 1,5
    Номинальный коэффициент мощности:
    - для ваттметров
    - для варметров

    cosj = 1
    sin j =1
    Диапазоны измерений 0,2 - 800 кВт (кВар)
    1 - 800 МВт (МВар)
    1 - 50 ГВт (ГВар)
    Условия эксплуатации температура окружающего воздуха -40...+50 °C;
    относительная влажность 95% при 30 °C

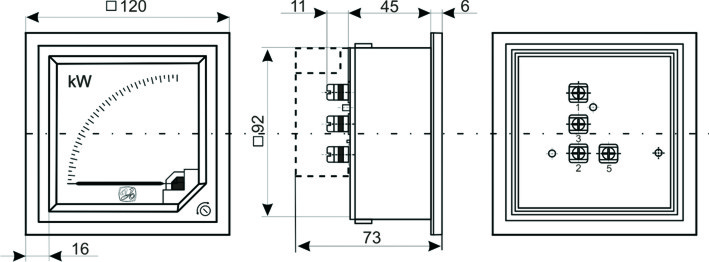

    Габаритные размеры в зависимости от исполнения измерительного механизма, мм 120х120х73 - Ц301/1-Ю-10

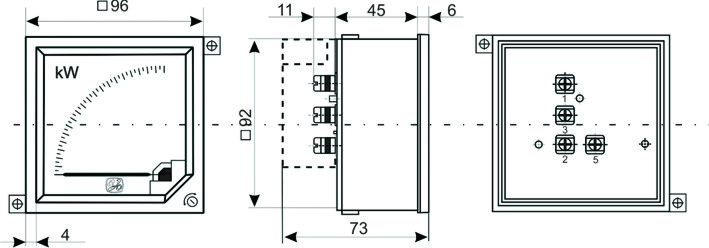

    96х96х73 - Ц301/1-Ю-00
    Масса, кг 0,4
    Номинальные значения тока и напряжения в зависимости от способа включения
    Напряжение, В Ток, А Способ включения
    127; 220; 380 5 Непосредственно
    100 5; 1 Через измерительный трансформатор
  • Комплект поставки Ц301/1-Ю

    Наименование Количество
    1 Щитовой ваттметр/варметр Ц301/1-Ю 1
    2 Приспособление для крепления прибора к щиту 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
