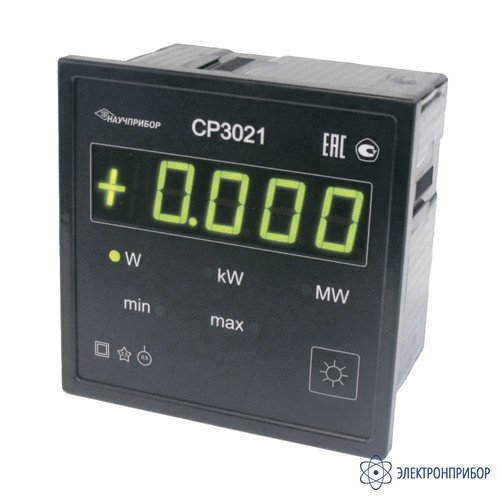

СР3021-1 — ваттметр цифровой щитовой, 1А

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      72 месяца

    • Госреестр РФ

      59605-15

    Назначение ваттметра цифрового щитового СР3021:

    Ваттметр СР3021 измеряет активную мощность и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Ваттметр СР3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).

    Ваттметр СР3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (КН) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.

    Кроме функции измерения, ваттметр СР3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

    Ваттметр СР3021 выпускается в 2-х исполнениях:

    • СР3021-1 - ватттметр с номинальным значением измеряемого тока 1 А;
    • СР3021-5 - ватттметр с номинальным значением измеряемого тока 5 А.

    Ваттметр СР3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

    Питание ваттметра СР3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

    Ваттметр СР3021 сертифицирован, зарегистрирован в Госреестре средств измерений.

  • Технические характеристики ваттметра цифрового щитового СР3021-1:

    Параметр Значение
    СР3021-1 СР3021-5
    Пределы допускаемой основной приведенной погрешности ±0,5 % к номинальному значению измеряемой активной мощности
    Номинальное значение входных напряжений UН 57,7 В для фазных напряжений;
    100 В для линейных напряжений
    Номинальное значение входных токов IН 1 А 5 А
    Диапазон изменения входных напряжений от 0,8UН до 1,2UН
    Диапазон изменения входных токов от 0,01IН до 1,2IН
    Диапазон изменения частоты от 48 до 52 Гц
    Диапазон изменения cosj ±(0…1…0)
    Потребляемая мощность, не более 7,5 ВА
    Габаритные размеры, не более 120х120х90 мм
    Масса, не более 0,55 кг
  • Комплект поставки СР3021-1

    Наименование Количество
    1 Ваттметр цифровой щитовой СР3021-1 1
    2 Формуляр 1
    3 Ведомость принадлежностей 1
    4 Комплект принадлежностей 1
    5 Руководство по эксплуатации 1
    6 Диск с программой 1
  • Модификации СР3021-1
