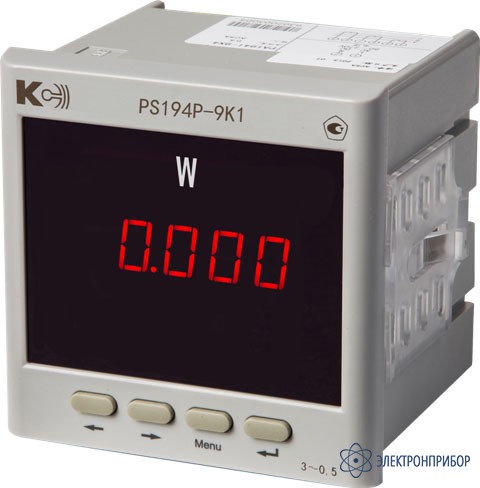

PS194P-9K1 — ваттметр (1 порт RS-485, 1 аналоговый выход)

Сохранить в PDF Распечатать
    • Межповерочный интервал

      72 месяца

    • Госреестр РФ

      61535-15

    • Производитель

      КС, Россия

    Назначение ваттметра PS194P-9K1:

    Ваттметры PS194P-9K1 предназначены для измерения активной мощности в трехфазных и однофазных сетях переменного тока. Дополнительно приборы измеряют напряжение, ток и частоту.

    Приборы PS194P-9K1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

    Особенности ваттметра PS194P-9K1:

    • Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Цифровой интерфейс RS-485;
    • Протокол Modbus RTU;
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор. Вход в меню настройки защищен паролем;
    • Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
    • Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
    • Ваттметры PS194P-K1 допускают подключение по 3-фазной 3-проводной схеме и по 1-фазной схеме (опции меню);
    • Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет;
    • Межповерочный интервал - 6 лет.
  • Измеряемые величины ваттметра PS194P-9K1:

    Параметр Обозначение 3-фазн. 3-пров. схема подключения 1-фазная схема подключения
    Отображение на индикаторе(1) Передача по цифровому интерфейсу Отображение на индикаторе(1) Передача по цифровому интерфейсу
    Действующее значение линейного напряжения UAB
    UCA
    +
    +
    +
    +
    -
    -
    -
    -
    Действующее значение напряжения U - - + +
    Действующее значение силы тока по фазе IA
    IC
    +
    +
    +
    +
    -
    -
    -
    -
    Действующее значение силы тока I - - + +
    Активная мощность (2) (3) P + + + +
    Частота сети F + + + +

    Примечания

    (1) На индикаторе отображаются величины токов и напряжений на входах прибора, без учета коэффициентов трансформации.

    (2) Величина P – активная мощность в трехфазной или однофазной цепи в зависимости от схемы подключения прибора.

    (3) Прибор PS194P-9K1 снабжен одним аналоговым выходом, на который преобразуется активная мощность P.

    Технические характеристики ваттметра PS194P-9K1

    Параметр Значение
    Измерительные входы
    Номинальное значение (1) силы тока, Iн, А 0,5; 1,0; 2; 5,0
    Номинальное значение (1) линейного UНЛ (фазного UНФ) напряжения, В 100 (57,7); 220 (127);  380 (220)
    Частота тока и напряжения, Гц от 45 до 55
    Допустимая кратковременная перегрузка на измерительных входах напряжения Uн в течение 10 с
    Допустимая кратковременная перегрузка на измерительных входах тока 10·Iн  в течение 5 с
    Сопротивление входа напряжения, МОм, не менее 1
    Сопротивление входа тока, мОм, не более 20
    Схема подключения 3-фазная 3-проводная или 1-фазная (2)
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 4
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 1-строчный светодиодный
    Количество разрядов цифрового индикатора 4
    Диапазон отображаемых значений:
    - токов (А) и напряжений (В), 0…9999
    - мощностей (Вт, кВт, МВт) (3) -9999…0…9999
    Период обновления результатов измерения, с, не более 1,1
    Аналоговый выход
    Количество 1
    Типы (1):
    - выход тока 4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ± 5 мА
    - выход напряжения 0-5 В, 1-5 В или 0-10 В
    Сопротивление нагрузки:
    - для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более 350
    - для выходов типа 0-5 мА, +-5 мА, Ом, не более 750
    - для выходов типа 0-5 В, 1-5 В, кОм, не менее 20
    - для выходов типа 0-10 В, кОм, не менее 20
    Цифровой порт
    Количество 1
    Тип Порт RS-485, скорость от 2400 до19200 бит/с (4), протокол Modbus RTU
    Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с 0,5
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями питание – входы, питание – выходы, входы – выходы, кВ: 2
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 96x96
    Габаритная длина, мм 84,5
    Вырез в щите, мм 91x91
    Масса прибора, кг, не более 0,41

    (1) Выбирается при заказе.

    (2) Пользователь может изменить схему подключения прибора, выбрав при этом соответствующую опцию меню.

    (3) Единица измерения мощности наносится краской на переднюю панель над цифровым индикатором.

    (4) По заказу может быть установлен порт со скоростью передачи до 38400 бит/с.

  • Комплект поставки PS194P-9K1

    Наименование Количество
    1. Ваттметр PS194P-9K1 1
