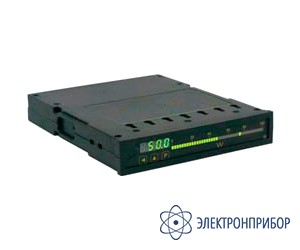

Д390Ц-3 — цифровой трехфазный измеритель мощности (ваттметр)

Код товара: 40476
    • Гарантия

      24 месяца

    Назначение цифрового трехфазного измерителя мощности (ваттметр) Д390Ц-3:

    Измеритель мощности (ваттметр) Д390Ц-1 предназначен для измерения активной мощности в однофазных сетях переменного тока частотой 45-65Гц.

    Особенности цифрового трехфазного измерителя мощности (ваттметр) Д390Ц-3:

    Измерители мощности Ц390Ц имеют два вида индикации (исполнения шкалы):

    • цифровую — четырехсимвольная индикация с высотой знаков 14 мм;
    • комбинированную (цифро-аналоговую) — четырехсимвольная индикация с высотой знаков 8 мм и 39-ти сегментная цифровая линейка для улучшения визуализации при измерении и регулировании.

    Измерители мощности Д390Ц могут быть оснащены коммутирующим устройством на основе двух оптоэлектронных реле, коммутирующих с пределом допускаемой основной приведённой погрешности по срабатыванию реле ±0,5 %.

    Измерители мощности Д390Ц могут быть оснащены унифицированным аналоговым выходом из ряда 0-5 мА, 5-0-5 мА, 4-20 мА с пределом допускаемой основной погрешности преобразования «вход-выход» ±1,0 %.

    Измерители мощности Д390Ц могут быть оснащены последовательным интерфейсом RS-485. Приборы предназначены для работы, как в ручном (автономном) режиме, так и под управлением компьютерной программы через последовательный интерфейс RS485, протокол обмена MODBUS-RTU.

    В приборе предусмотрена возможность регистрации измеряемых параметров, с применением адаптера - регистрации АД4.

    Информация для заказа:

    1. Вид индикатора Цифровой Комбинированный
    Код для заказа 00 01
    2. Цвет индикации встроенного дисплея Красный Зеленый Желтый
    Код для заказа 0 1 2
    3. Обозначение единицы измеряемой величины Вт кВт МВт ГВт Вар Квар Мвар Гвар W kW MW GW var kvar Mvar Gvar
    Код для заказа 141 142 143 144 145 146 147 148 141 142 143 144 145 146 147 148
    4. Шкала 0...N N...0...N
    Код для заказа 0 1
    5. Номинальное значение напряжения, В1 100 127 220 380
    Код для заказа 100 127 220 380
    6. Номинальное значение тока, А2 1 5
    Код для заказа 1 5
    7. Вид сети3 трехфазная трехпроводная трехфазная четырехпроводная
    Код для заказа 3 4
    8. Выходы Нет RS485 аналоговый выход 0...5мА аналоговый выход 4...20мА аналоговый выход -5...0...+5мА аналоговый выход 0...20мА
    Код для заказа 0 1 2 3 4 5
    9. Коммутирующие устройство оптоэлектронное реле: (60 мА, ~120В =220В) оптоэлектронное реле: (0,7 А, ±400В)
    Код для заказа 0 1
    10. Вид исполнения общепромышленное экспортное тропическое
    Код для заказа 0 1 2
    11. Вид приемки приемка ОТК поверка ЦСМ
    Код для заказа 0 1

    1 при подключении ваттметра через ИТТ следует вместо кода номинальных значений напряжения и тока, указывать коэффициент трансформации по напряжению и (или) току.
    2 при подключении ваттметра через ИТТ следует вместо кода номинальных значений напряжения и тока, указывать коэффициент трансформации по напряжению и (или) току.
    3 четырехпроводная только для ваттметров.

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример:

    Вид индикатора Комбинированный 01
    Цвет индикации встроенного дисплея Красный 0
    Обозначение единицы измеряемой величины Вт 141
    Шкала 0...N 0
    Номинальное значение линейного напряжения, В 100 100
    Номинальное значение тока, А 1 1
    Вид сети трехфазная трехпроводная 3
    Выходы Нет 0
    Коммутирующие устройство (два реле) нет 0
    Вид исполнения общепромышленное 0
    Вид приемки приемка ОТК 0

    Код заказа: Д390Ц-1 - 01 0 141 0 100 1 3 0 0 0 0

  • Технические характеристики цифрового трехфазного измерителя мощности (ваттметр) Д390Ц-3:

    Основные параметры
    Измеряемый параметр Активная мощность ваттметры Реактивная мощность варметры
    Номинальный ток, А 1;5 - для непосредственного включения и включения через измерительные трасформаторы тока
    Номинальное напряжение, В 127; 220; 380 - для непосредственного включения;
    100 - для включения через измерительные трансформаторы напряжения
    Номинальный коэффициент мощности cos φ = 1 sin φ = 1
    Предел допускаемой основной приведенной погрешности, % ±0,5 от суммы конечных значений диапазона измерений
    Нормальная область частот, Гц 45 - 65
    Тип индикации 4-х значный (Возможные цвета: красный, зеленый, желтый)
    Напряжение питания, В 100 - 250 (с частотой (50-400) Гц)
    Мощность потребления,ВА Не более 7
    Диапазон рабочих температур, С от -20 до +40
    Габаритные размеры, мм 160x30x200
    Масса, не более, кг 0,7
    Дополнительные параметры
    Интерфейс связи RS-485 (протокол ModBus)
    Аналоговый выход -5...+5 мА; 4...20 мА; 0...5 мА
    Линейная шкала светодиодная шкала 39 элементов (Возможные цвета: красный, зеленый, желтый)
    Уставки, шт 2
    Заменяемые приборы Д390
