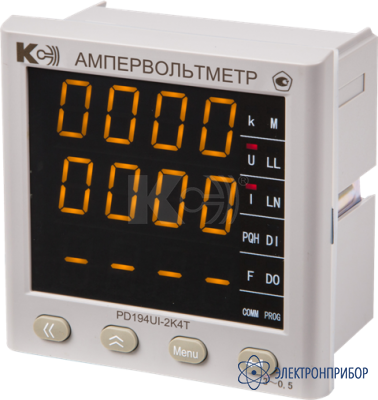

PD194UI-2K4T — ампервольтметр 3-канальный

Код товара: 36293
    • Гарантия

      60 месяцев

    • Межповерочный интервал

      120 месяцев

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

    Назначение ампервольтметра PD194UI-2K4T:

    Ампервольтметры PD194UI-2K4T предназначены для измерения напряжения, силы и частоты переменного тока в электрических цепях.

    Ампервольтметры PD194UI-2K4T оснащены аналоговыми выходами и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.

    Приборы PD194UI-2K4T используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также автоматизированных системах различного назначения.

    Особенности ампервольтметра PD194UI-2K4T:

    • Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Цифровой интерфейс RS-485;
    • Протокол Modbus RTU;
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора измерительным трансформатором;
    • Меню также позволяет установить интервал автопрокрутки показаний, сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговые выходы (диапазоны преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
    • Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет;
    • Имеется программное обеспечение для просмотра результатов измерений, настройки и калибровки приборов.
  • Технические характеристики ампервольтметра PD194UI-2K4T:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной приведенной погрешности измерения(1) силы тока, %:
    - для модификаций класса точности 0,2 ± 0,2
    - для модификаций класса точности 0,5 ± 0,5
    Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц ± 0,05
    Пределы допускаемой основной приведенной погрешности преобразования(2) тока на аналоговом выходе, % ± 0,5
    Номинальные значения входного сигнала
    Номинальное значение напряжения переменного тока Uн, В: 50; 100; 220; 380; 500(3)
    Номинальное значение силы переменного тока Iн:
    - мА
    - А

    100; 200; 500; 1000; 2000(3)
    1; 2; 5(3)
    Диапазоны измеряемых сигналов
    Диапазон измеряемого входного сигнала:
    -тока
    -напряжения

    (0,005…1,2)·Uн
    (0,05…1,2)·Uн
    Диапазон измеряемых частот, Гц от 45 до 65
    Диапазон значений входного сигнала в режиме измерения частоты (0,3…1,2)·Uн
    Диапазон частот основной гармоники входного сигнала, Гц от 45 до 65
    Перегрузка на измерительном входе
    Допустимая кратковременная перегрузка на входе тока 10·Iн в течение 5 с
    Допустимая кратковременная перегрузка на входе напряжения 2·Uн  в течение 60 с
    Сопротивление измерительного входа
    Сопротивление входа, МОм, не менее 1
    Каналы измерения
    Количество каналов измерения 3
    Схема подключения каналов измерения напряжения
    3-канального ампервольтметра
    3-фазная 3-проводная
    или
    3-фазная 4-проводная
    (уставка)
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 3-строчный светодиодный
    Количество строк индикатора 3
    Диапазон отображаемых значений (4) 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Порт RS-485
    Протокол связи Modbus RTU
    Скорость обмена, бод 2400, 4800, 9600, 19200, 38400 (уставки)
    Формат данных 10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
    Аналоговые выходы
    Количество 2 или 3
    Тип (выбирается при заказе) 4-20 мА, 0-20 мА, 0-5 мА, 0-5 В, 1-5 В или 0-10 В
    Сопротивление нагрузки:
    - для выходов типа 4-20 мА, 0-20 мА, Ом, не более 350
    - для выходов типа 0-5 мА, Ом, не более 750
    - для выходов типа 0-5 В, 1-5 В, кОм, не менее 20
    - для выходов типа 0-10 В, кОм, не менее 20
    Порт RS-485
    Протокол связи Modbus RTU
    Скорость обмена, бод 2400, 4800, 9600, 19200,
    38400 (уставки)
    Формат данных 10 бит; контроль по
    четности / нечетности
    или без контроля; 1-2
    стоповых бита (уставки)
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы 3
    - питание – выходы 3
    - входы – выходы 2
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 90
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,5

    (1) При расчете приведенной погрешности измерения напряжения (силы тока) за нормирующее значение принимается конечное значение диапазона показаний прибора, равное 1,2 значения номинального показания.

    (2) При расчете приведенной погрешности преобразования тока, напряжения, частоты за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА, ±5 мА; величина 20 мА – для аналогового выхода типа 4-20 мА, 4-12-20 мА, 0-20 мА; величина 5 В – для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В – для аналогового выхода типа 0-10 В.M

    (3) Номинальное значение входного напряжения и/или тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением (не ниже меньшего и не выше большего из перечисленных).

  • Комплект поставки PD194UI-2K4T

    Наименование Количество
    1. Ампервольтметр 3-канальный PD194UI-2K4T 1
