Е160.3 — измеритель-регулятор переменного тока
Код товара: 40468-
-
Гарантия
24 месяца
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
42842-09 до 01.01.2015
Можно поверить!
Тип поверки: первичная -
Единый реестр РРП
РЭ-112/19
Описание измерителя-регулятора переменного тока Е160.3:

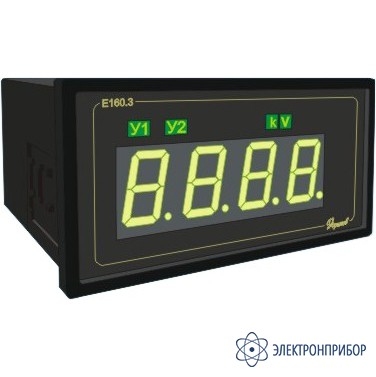

Щитовой цифровой измеритель-регулятор переменного тока Е160.3 щитовой, микропроцессорный предназначен для измерения и трехпозиционного регулирования среднеквадратичного значения силы переменного тока или напряжения синусоидальной формы в диапазоне частот от 45 до 65 Гц.
Конструкция и исполнения измерителя-регулятора переменного тока Е160.3:
Измеритель - регулятор Е160.3 имеет коммутирующее устройство, состоящее из двух переключающих электромагнитных реле, каждое из которых позволяет коммутировать при максимальном токе 5 А:
- переменное напряжение не более 250 В;
- постоянное напряжение не более 24 В.
Измеритель-регулятор Е160.3 имеет встроенный последовательный интерфейс RS-485 (Modbus RTU), который позволяет подключать к персональному компьютеру через адаптер АД3 USB<->RS-485 до 128 приборов. Внешние присоединения измерителя-регулятора Е160.3 осуществляется с помощью разъемных соединителей "под винт".
Информация для заказа:
Варианты исполнения измерителя-регулятора Е160.3 представлены ниже. При заказе нужно указать требуемые параметры:

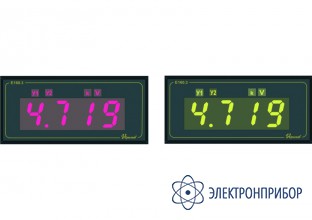

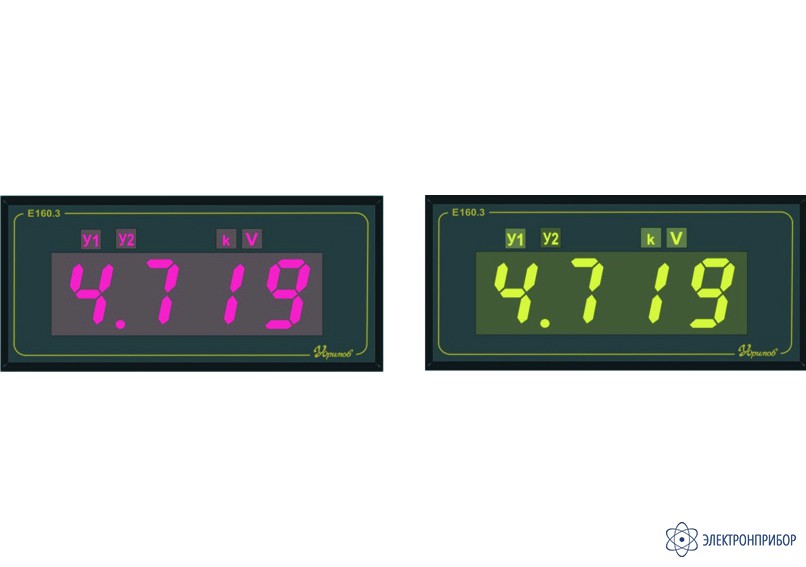

1. Цвет индикации встроенного дисплея красный зеленый Код для заказа 0 1 2. Входное напряжение или ток 100 В 150 В 220 В 1А 5 А Код для заказа 1 2 3 4 5 3. Коммутирующее устройство нет есть Код для заказа 0 1 4. Выход аналоговый (один выход) нет 4...20 мА. Код для заказа 0 1 6. Исполнение общепромышленное экспортное тропическое Код для заказа 0 1 2 7. Вид приемки приемка ОТК поверка ЦСМ Код для заказа 0 1 Исполнение прибора формируется из последовательного набора кодов заказа.
Пример заказа Е160.3 - 0 3 0 0 0 1:
Цвет индикации встроенного дисплея красный 0 Входное напряжение или ток 220В 3 Коммутирующее устройство нет 3 Выход аналоговый (один выход) нет 3 Исполнение общепромышленное 0 Вид приемки проверка ЦСМ 1 -
-
Технические характеристики измерителя-регулятора переменного тока Е160.3:
Параметр Значение Пределы измерений силы переменного тока из ряда, А 1; 5 Пределы измерений напряжения переменного тока из ряда, В 100; 150; 220 Пределы допускаемой дополнительной погрешности измерений силы, напряжения и частоты, вызванной изменением температуры на каждые 10 °С ± 0,5 предела основной погрешности Пределы допускаемой основной погрешности преобразования «вход-выход» для исполнений с аналоговым выходом, % ± 0,7 Пределы допускаемой дополнительной погрешности преобразования «вход-выход» для анатоговых выходов, вызванной изменением температуры окружающего воздуха изменения температуры на каждые 10 °С ± 0,5 предела основной погрешности Количество переключающих реле коммутирующего устройства, шт (для измерителей имеющих коммутирующее устройство) 2 Напряжение коммутации переключающих реле при максимальном токе 5 А (для измерителей имеющих коммутирующее устройство):
- напряжение переменного тока, В, не более
- напряжение постоянного тока, В, не более
250
24Пределы допускаемой основной приведенной погрешности срабатывания реле
а) при измерении силы, напряжения, %:
- для приборов с горизонтальным положением
- для приборов с вертикальным положением
± 0,5
± 1,0Количество каналов измерения, шт. 1 Разрядность цифрового индикатора:
- для приборов с горизонтальным положением
- для приборов с вертикальным положением
9999
999Напряжение питающей сети переменного тока частотой 50 Гц, В от 110 до 242 Напряжение питающей сети постоянного тока, В от 140 до 330 Потребляемая мощность, В • А , не более 7,5 Диапазон рабочих температур, °С -20...+40 °С Масса, кг, не более 0,5 Габаритные размеры, мм 144 х 72 х 117 Полный средний срок службы, лет, не менее 12 -
Комплект поставки Е160.3
№ Наименование Количество 1 Измеритель-регулятор переменного тока Е160.3 1 2 Ведомость ЗИ 1 3 Принадлежности и материалы согласно ведомости ЗИ, комплект 1 4 Ведомость ВЭ 1 5 Комплект эксплуатационных документов согласно ведомости ВЭ, комплект 1 -
Дополнительная комплектация Е160.3
