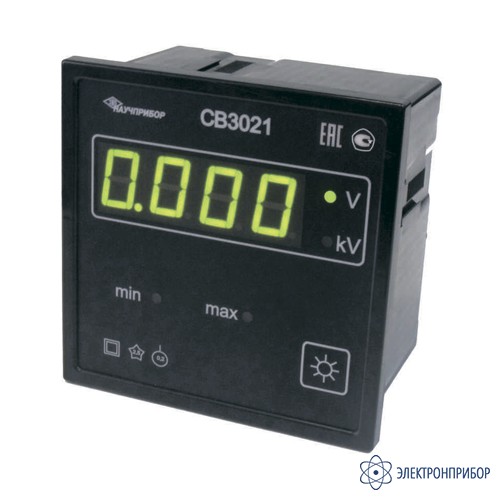

СВ3021-100 — вольтметр цифровой щитовой, 100В, однофазный

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      72 месяца

    • Госреестр РФ

      59377-14

    Описание вольтметра цифрового щитового СВ3021:

    Вольтметр СВ3021 измеряет действующие значения напряжения и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Вольтметр СВ3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).

    Вольтметр СВ3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (КН) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.

    Кроме функции измерения, вольтметр СВ3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

    Вольтметр СВ3021 выпускается в 4-х исполнениях:

    • СВ3021-100 - вольтметр с номинальным значением измеряемого напряжения 100 В, однофазный;
    • СВ3021-250 - вольтметр с номинальным значением измеряемого напряжения 250 В, однофазный;
    • СВ3021-100-3 - вольтметр с номинальным значением измеряемого напряжения 100 В, трехфазный;
    • СВ3021-250-3 - вольтметр с номинальным значением измеряемого напряжения 250 В, трехфазный.

    Вольтметр СВ3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

    Питание вольтметра СВ3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

    Вольтметр СВ3021 выпускается по ТУ 4221-034-16851585-2014. Сертифицирован, зарегистрирован в Госреестре средств измерений.

  • Технические характеристики вольтметра цифрового щитового СВ3021-100:

    Параметр Значение
    СВ3021-100 СВ3021-250 СВ3021-100-3 СВ3021-250-3
    Пределы основной допускаемой приведенной погрешности 0,2 % к номинальному значению измеряемого напряжения
    Номинальное значение измеряемого напряжения, Uн 100 или 250 В 100 В
    Количество измеряемых каналов 1 3
    Динамический диапазон измеряемых напряжений от 0,1Uн до 1,5Uн от 0,1Uн до 1,2Uн от 0,1Uн до 1,5Uн от 0,1Uн до 1,2Uн
    Частотный диапазон измеряемых напряжений от 45 до 850 Гц
    Потребляемая мощность, не более 5 ВА 7,5 ВА
    Габаритные размеры, не более 120x120x90 мм
    Масса, не более 0,55 кг
  • Комплект поставки СВ3021-100

    Наименование Количество
    1 Вольтметр цифровой щитовой СВ3021-100 однофазный 1
    2 Формуляр 1
    3 Ведомость принадлежностей 1
    4 Комплект принадлежностей 1
    5 Руководство по эксплуатации 1
    6 Диск с программой 1
