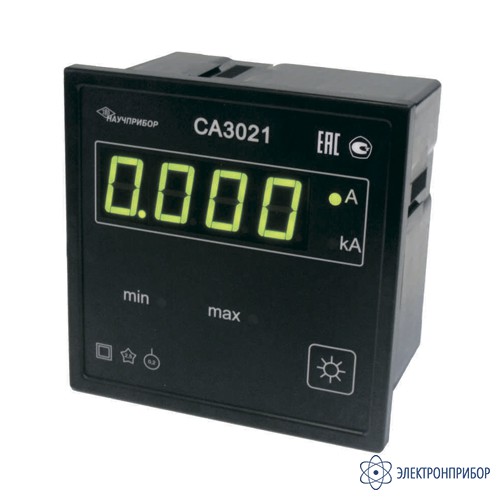

СА3021-5 — амперметр цифровой щитовой, 5А, однофазный

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      72 месяца

    • Госреестр РФ

      59377-14

    Описание амперметра цифрового щитового СА3021:

    Амперметр СА3021 измеряет действующие значения тока и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Амперметр СА3021 подключается непосредственно к измерительным трансформаторам тока и (или) измерительным трансформаторам напряжения.

    Кроме функции измерения, амперметр СА3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

    Амперметр СА3021 выпускается в 4-х исполнениях:

    • СА3021-1 - амперметр с номинальным значением измеряемого тока 1 А, однофазный;
    • СА3021-5 - амперметр с номинальным значением измеряемого тока 5 А, однофазный;
    • СА3021-1-3 - амперметр с номинальным значением измеряемого тока 1 А, трехфазный;
    • СА3021-5-3 - амперметр с номинальным значением измеряемого тока 5 А, трехфазный.

    Амперметр СА3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

    Питание амперметра СА3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

    Амперметр СА3021 выпускается по ТУ 4221-034-16851585-2014. Сертифицирован, зарегистрирован в Госреестре средств измерений.

  • Технические характеристики амперметра цифрового щитового СА3021-5:

    Параметр Значение
    СА3021-1 СА3021-5 СА3021-1-3 СА3021-5-3
    Пределы основной допускаемой приведенной погрешности 0,2 % к номинальному значению измеряемого тока
    Номинальное значение измеряемого тока IH 1 А 5 А 1 А 5 А
    Количество измеряемых каналов 1 3
    Динамический диапазон измеряемых токов от 0,01IН до 1,5IН
    Частотный диапазон измеряемых токов от 45 до 850 Гц
    Потребляемая мощность, не более 4 ВА 7,5 ВА
    Габаритные размеры, не более 120x120x90 мм
    Масса, не более 0,55 кг
  • Комплект поставки СА3021-5

    Наименование Количество
    1 Амперметр цифровой щитовой СА3021-5 однофазный 1
    2 Формуляр 1
    3 Ведомость принадлежностей 1
    4 Принадлежности 1
    5 Руководство по эксплуатации 1
    6 Диск с программой 1
