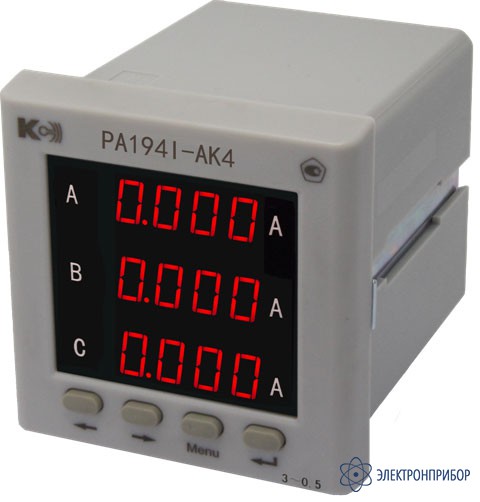

PA194I-AK4 — амперметр 3-канальный (общепромышленное исполнение)

Сохранить в PDF Распечатать
    • Межповерочный интервал

      120 месяцев

    • Госреестр РФ

      61535-15

    • Производитель

      КС, Россия

    Назначение амперметра 3-канального (общепромышленное исполнение) PA194I-AK4:

    Трехканальные амперметры PA194I-AK4 предназначены для измерения силы и частоты переменного тока в электрических цепях.

    Амперметры PA194I-AK4 оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.

    Приборы PA194I-AK4 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также автоматизированных системах различного назначения.

    Особенности амперметра 3-канального (общепромышленное исполнение) PA194I-AK4:

    • Трехстрочный светодиодный индикатор (цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Цифровой интерфейс RS-485;
    • Протокол Modbus RTU;
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Возможна настройка диапазона показаний тока в соответствии с примененным на входе прибора измерительным трансформатором;
    • Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
    • Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.
  • Технические характеристики амперметра 3-канального (общепромышленное исполнение) PA194I-AK4:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
    - для модификаций класса точности 0,2 ± 0,2
    - для модификаций класса точности 0,5 ± 0,5
    Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц ± 0,1
    Пределы допускаемой основной приведенной погрешности преобразования тока на аналоговом выходе, % ± 0,5
    Номинальные значения входного сигнала
    Номинальное значение силы переменного тока, Iн: (1)
    - мА 100; 200; 500; 1000; 2000
    - А 1; 2; 5
    Диапазоны измеряемых сигналов
    Диапазон измеряемого входного сигнала (0,005…1,2)·Iн
    Диапазон измеряемых частот, Гц от 45 до 65
    Диапазон значений входного сигнала в режиме измерения частоты: (0,3…1,2)·Iн
    Диапазон частот основной гармоники входного сигнала, Гц от 45 до 65
    Каналы измерения
    Количество каналов измерения 3
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 4
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 3-строчный светодиодный
    Диапазон отображаемых значений 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Аналоговые выходы
    Количество 1
    Тип (выбирается при заказе) 4-20 мА, 0-20 мА, 0-5 мА
    0-5 В, 1-5 В или 0-10 В
    Сопротивление нагрузки:
    - для выходов типа 4-20 мА, 0-20 мА, Ом, не более 350
    - для выходов типа 0-5 мА, Ом, не более 750
    - для выходов типа 0-5 В, 1-5 В, кОм, не менее 20
    - для выходов типа 0-10 В, кОм, не менее 20
    Порт RS-485
    Протокол связи Modbus RTU
    Скорость обмена, бод 2400, 4800, 9600, 19200, 38400 (уставки)
    Формат данных 10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы 2
    - питание – выходы 2
    - входы – выходы 1
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 74x74
    Габаритная длина, мм 84,5
    Вырез в щите, мм 67x67
    Масса прибора, кг, не более 0,27

    (1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

    Допустимые перегрузки на измерительном входе амперметров PA194I:

    Кратность тока (1) Число перегрузок Длительность каждой перегрузки, с Интервал между двумя перегрузками, с
    7 2 15 60
    10 5 3 2,5

    (1) Кратность тока относительно номинального значения. Например, кратность 10 означает ток перегрузки 10·Iн.

  • Комплект поставки PA194I-AK4

    Наименование Количество
    1. Амперметр PA194I-AK4 1
