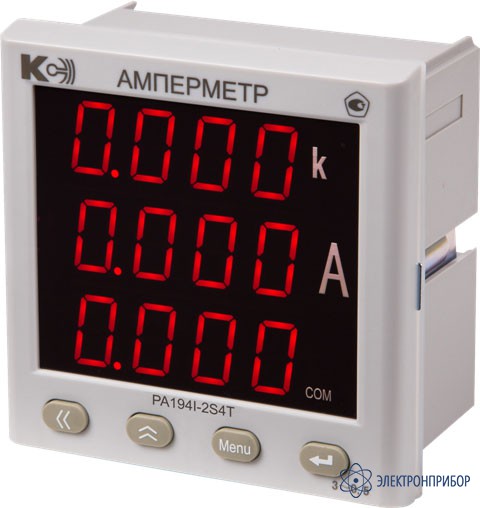

PA194I-2S4T — амперметр переменного тока, трехканальный (дополнительно 1 порт RS-485 Modbus RTU; 4 дискретных входа; 3 релейных выхода)
Код товара: 35341-
-
Гарантия
60 месяцев
-
Межповерочный интервал
120 месяцев
-
Госреестр СИ РФ
61535-15 до 09.09.2025
-
Производитель
Назначение амперметра переменного тока PA194I-2xxx:
Амперметры PA194I-2xxx предназначены для измерения силы и частоты переменного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.
Особенности амперметра переменного тока PA194I-2xxx:
- Аттестация в ОАО «ФСК ЕЭС». Рекомендованы для применения на объектах ОАО «ФСК ЕЭС» и ОАО «Россети»;
- Класс точности 0,2 или 0,5;
- 1-строчный светодиодный индикатор (высота цифр 20 мм);
- Цвет индикатора красный, зеленый или желтый (выбирается при заказе);
- Цифровые порты RS-485 (до 2-х) с протоколом Мodbus RTU;
- Аналоговые выходы (до 3-х) (4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В, 0-10 В);
- Релейные выходы (до 3-х) (5A,~250B/=30B);
- Дискретные входы типа «сухой контакт» (до 4-х) (с внутренним питанием =24В);
- Степень защиты прибора, обеспеченная передней панелью, IP66;
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.
Исполнения амперметра переменного тока PA194I-2xxx:
Амперметры постоянного тока PA194I-2xxx изготавливаются в различных модификациях, которые отличаются количеством каналов, составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:
Одноканальные амперметры переменного тока:
- PA194I-2X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
- PA194I-2K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
- PA194I-2K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;
- PA194I-2K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;
- PA194I-2S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;
- PA194I-2K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;
- PA194I-2K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;
- PA194I-2K1T 1RS - базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.
Трехканальные амперметры переменного тока:
- PA194I-2X4T - базовая модификация (без дополнительных входов и выходов, только индикация);
- PA194I-2K4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU
- PA194I-2S4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 3 релейных выхода;
- PA194I-2K4T 3 AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 3 аналоговых выхода.
-
-
Технические характеристики амперметра переменного тока PA194I-2xxx:
Параметр Значение Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
- для модификаций класса точности 0,2
- для модификаций класса точности 0,5
± 0,2
± 0,5Номинальное значение силы переменного тока, Iн: (1) (2)
- мА
- А100; 200; 500; 1000; 2000
1; 2; 5Номинальное входное напряжение модификации амперметра PA195I, предназначенной для измерения силы постоянного тока более 5 А с использованием внешнего шунта, Uн, мВ 75; 100; 150 Диапазон измеряемого входного сигнала ± (0,005…1,2)·Iн Диапазон силы переменного тока в режиме измерения частоты (0,3…1,2)·Iн Диапазон частот основной гармоники входного сигнала, Гц от 45 до 65 Допустимая кратковременная перегрузка на измерительном(-ых) входе(-ах) тока по табл. ниже Напряжение питания, В (3) пер.ток 80-270, 45-55 Гц или пост. ток 80-270 пост. ток 19-50 Мощность, потребляемая от источника питания, ВА, не более 5 Сопротивление измерительного входа тока, МОм, не более 20 Период обновления результатов измерения, с, не более 1 Количество каналов измерения 1 или 3 Аналоговые выходы тока, мА 4-20, 0-20, 0-5 Аналоговые выходы напряжения, В 0-5, 1-5 или 0-10 Порт RS-485 протокол Modbus RTU; скорость передачи 2400, 4800, 9600, 19200, 38400 (4) бит/с Дискретные входы контроль состояния "сухого контакта", напряжение разомкнутого входа 15 В, ток замкнутого входа 4 мА Релейные выходы 5 А, пер. ток 250 В/ пост. 30 В Эксплуатация/транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80 Относительная влажность, % 93 при +35 °С, без конденсации влаги Высота над уровнем моря, м, не более 2500 Габаритные размеры передней панели, мм 120x120 Габаритная длина, мм 69,5 Вырез в щите, мм 111x111 Масса прибора, кг, не более 0,5 Масса прибора в упаковке, кг, не более 0,7 (1) Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных);
(2) Для измерения силы постоянного тока больше 5 А используется модификация амперметра PA195I, работающая с внешним шунтом;
(3) Варианты исполнения;
(4) Порт связи со скоростью передачи до 38400 бит/с устанавливается по заказу.Допустимые перегрузки на измерительном входе тока амперметра PA194I-2xxx:
Кратность тока относительно Iн (1) Число перегрузок Длительность каждой перегрузки, с Интервал между
двумя перегрузками, с7 2 15 60 10 5 3 2,5 (1) Кратность тока относительно номинального значения.
-
Комплект поставки PA194I-2S4T
№ Наименование Количество 1 Амперметр переменного тока PA194I-2S4T (дополнительно 1 порт RS-485 Modbus RTU; 4 дискретных входа; 3 релейных выхода) 1 2 Краткое руководство по эксплуатации 1 3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1 4 Паспорт 1 5 Коробка упаковочная 1 -
