ЭА-2239, ЭА 2239

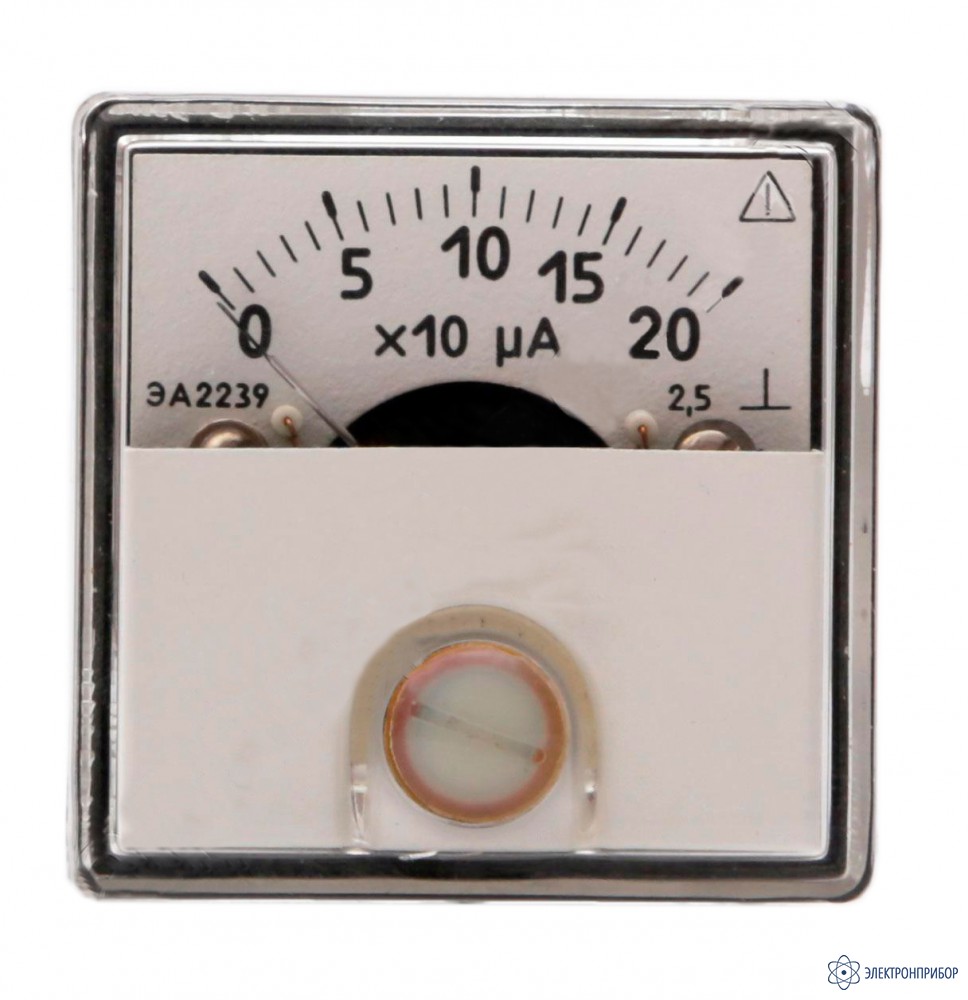

ЭА2239 — амперметр щитовой аналоговый постоянного тока

Сохранить в PDF Распечатать
  • Назначение амперметра ЭА2239:

    Микроамперметры, миллиамперметры ЭА2239 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

    Описание амперметра ЭА2239:

    Микро-, миллиамперметры ЭА2239 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное или вертикальное.

    Пример заказа амперметра ЭА2239:

    По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

    Пример записи при заказе и в технической документации другой продукции:
    «Миллиамперметр ЭА2239, 0-5 мА, ТУ 4223-001-05798310-99»;
    без заливки герметиком:
    «Микроамперметр ЭА2239А, 0-100 мкА, ТУ 4223-001-05798310-99";
    со специальной шкалой:
    «Микроамперметр ЭА2239.Х, ТУ 4223-001-05798310-99»,
    где Х – исполнение по конструкторской документации.

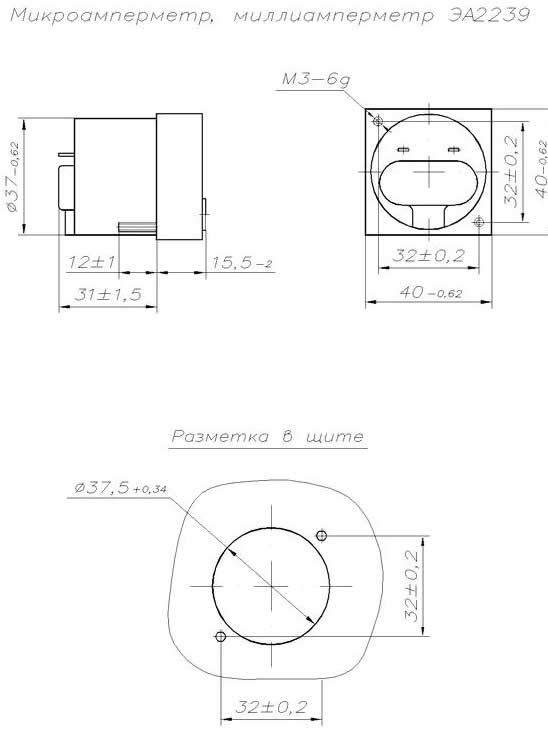

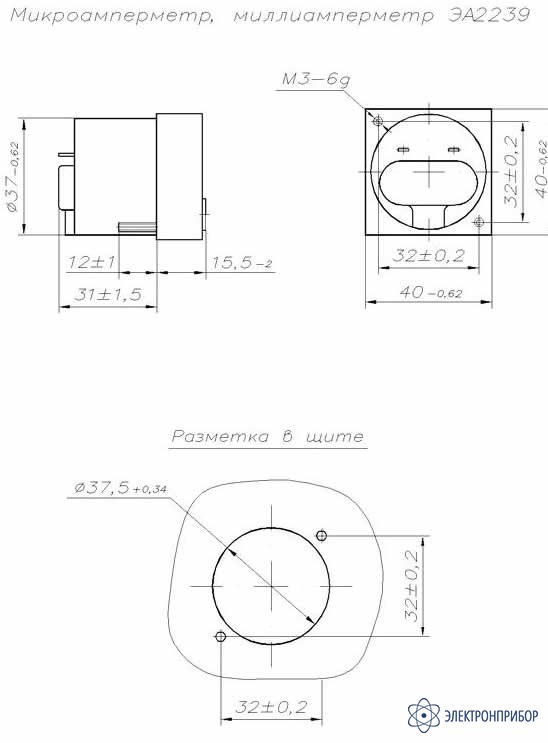

    Габаритный чертеж амперметра ЭА2239:

  • Технические характеристики амперметра ЭА2239:

    Диапазоны измерения Внутреннее сопротивление Класс точности
    мкА мА Ом, не более
    0-100 900 4,0
    0-200 900 2,5 или 4,0
    0-500 150 2,5 или 4,0
    50-0-50 2500 4,0
    0-1 150 2,5 или 4,0
    1-0-1 150 2,5 или 4,0
    0-5 50 2,5 или 4,0
    5-0-5 20 2,5
    0-10 20 2,5
    0-50 5 2,5 или 4,0
    50-0-50 2 2,5
    0-100 2 2,5 или 4,0
    100-0-100 2 2,5
    Рабочие условия применения
    Температура окружающего воздуха от минус 50 до +60°С
    Относительная влажность воздуха 95 % при температуре 35 °C
    Масса 0,065 кг
    Габаритные размеры 40х40х48 мм
  • Комплект поставки ЭА2239

    Наименование Количество
    1. Амперметр щитовой аналоговый постоянного тока ЭА2239 1
