ЭА 2232, ЭА-2232

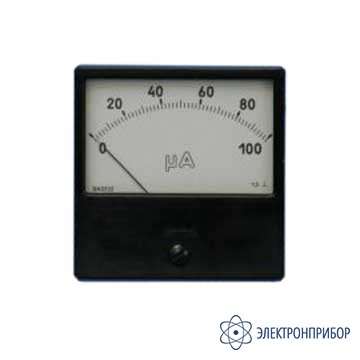

ЭА2232 — микроамперметр щитовой аналоговый постоянного тока

Сохранить в PDF Распечатать
    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      48447-11

    • Производитель

      Прочие

    Назначение микроамперметра ЭА2232:

    Микроамперметры ЭА2232 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

    Описание микроамперметра ЭА2232:

    Микроамперметры ЭА2232 – приборы магнитоэлектрической системы с креплением подвижной части на растяжках. Рабочее положение горизонтальное или вертикальное.

    Пример заказа микроамперметра ЭА2232:

    По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

    Пример записи при заказе и в технической документации другой продукции: «Микроамперметр ЭА2232, 0-100 мкА, ТУ 4223-001-05798310-99»;
    без заливки герметиком: «Микроамперметр ЭА2232А, 0-100 мкА, ТУ 4223-001-05798310-99"
    со специальной шкалой: «Микроамперметр ЭА2232.Х, ТУ 4223-001-05798310-99», где Х – исполнение по конструкторской документации.

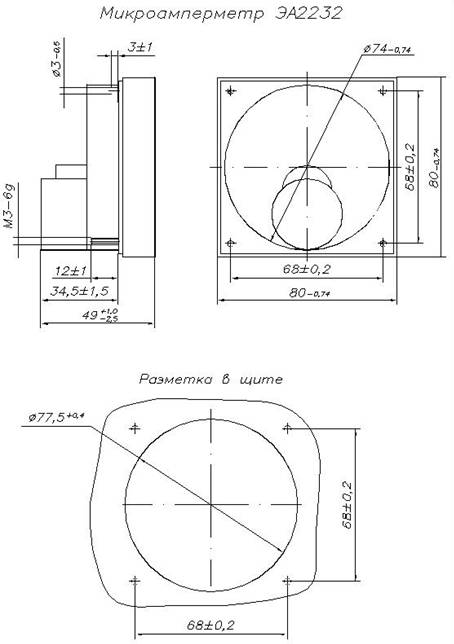

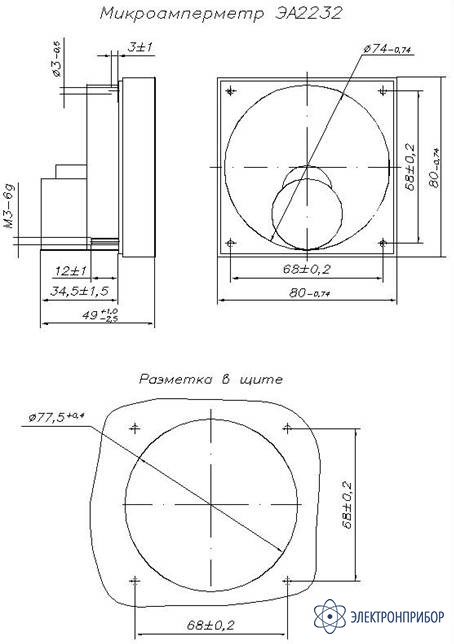

    Габаритный чертеж микроамперметра ЭА2232:

  • Технические характеристики микроамперметра ЭА2232:

    Диапазоны измерения, мкА Внутреннее сопротивление Ом, не более Класс точности
    0-50 3000 1,5 или 2,5
    0-100 900 1,5 или 2,5
    0-150 900 1,5 или 2,5
    0-200 900 1,5 или 2,5
    0-300 500 1,5 или 2,5
    0-500 500 1,5 или 2,5
    0-1000 200 1,5 или 2,5
    20-0-20 5000 2,5
    25-0-25 3000 2,5
    50-0-50 3000 1,5
    100-0-100 900 1,5
    200-0-200 900 1,5
    300-0-300 500 1,5
    500-0-500 200 1,5
    1000-0-1000 100 1,5
    Рабочие условия применения
    Параметр Значение
    Температура окружающего воздуха от минус 50 до +60°С
    Относительная влажность воздуха 95 %   при температуре 35 °C
    Масса 0,25 кг
    Габаритные размеры 80х80х50 мм
  • Комплект поставки ЭА2232

    Наименование Количество
    1. Амперметр щитовой аналоговый постоянного тока ЭА2232 1
    2. Гайка М3 4
    3. Шайба 3 2
    4. Паспорт 1
    5. Руководство по эксплуатации* 1

    * - по дополнительной заявке потребителя.
