ЭА 2231, ЭА-2231

ЭА2231 — амперметр щитовой аналоговый постоянного тока

Код товара: 41079
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      48447-11 до 27.10.2026

    Сертификаты

    Назначение амперметра ЭА2231:

    Амперметры, микроамперметры, миллиамперметры, килоамперметры ЭА2231 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

    Описание амперметра ЭА2231:

    Микро-, Милли-, кило-, амперметры ЭА2231 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное.

    Пример заказа амперметра ЭА2231:

    По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

    «Миллиамперметр ЭА2231, 0-1 мА, ТУ 4223-001-05798310-99»;
    Без заливки герметиком: «Миллиамперметр ЭА2231А, 0-1 мА, ТУ 4223-001-05798310-99;
    Со специальной шкалой: «Миллиамперметр ЭА2231.Х, ТУ 4223-001-05798310-99»,
    где Х – исполнение по конструкторской документации;
    Пример записи прибора ЭА2231 с диапазонами измерени1 0-1 А и 0,3 кВ без добавочного сопротивления Р103:
    «Амперкиловольтметр ЭА2231, 0,1 Аи 0,3 кВ, без Р103, ТУ4223-001-05798310-99».

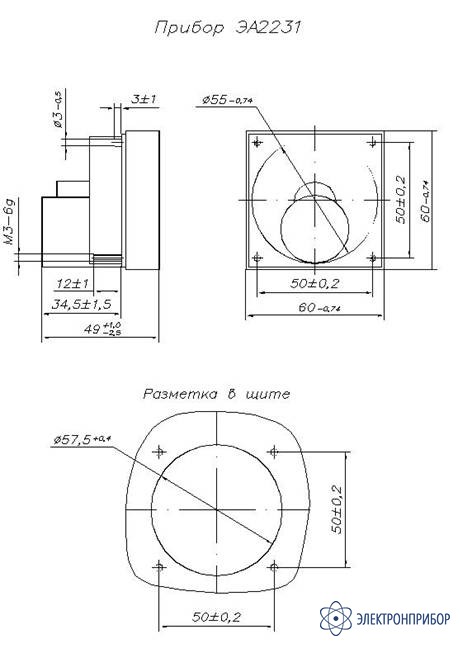

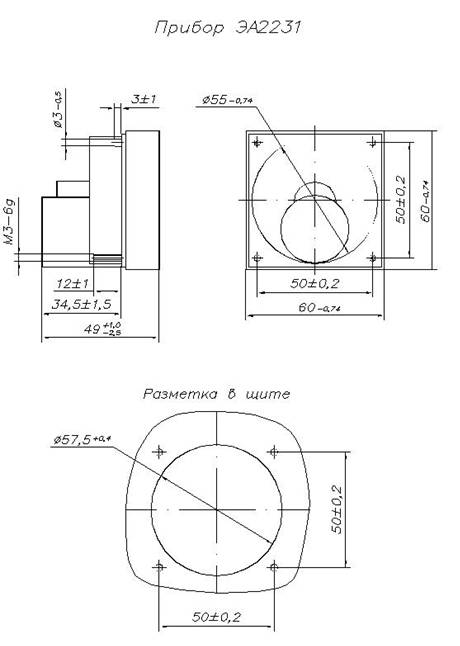

    Габаритный чертеж амперметра ЭА2231:

  • Техические характеристики амперметра ЭА2231:

    Характеристики миллиамперметров и амперметров ЭА2231
    Диапазоны измерения Класс точности Внутреннее сопротивление Ом, не более Падение напряжения, не более, мВ
    0-1 мА 2,5 150
    1-0-1 мА 1,5 75
    0-5 мА 2,5 15
    5-0-5 мА 1,5 7,5
    0-10 мА 2,5 7,5
    10-0-10 мА 1,5 7,5
    0-30 мА 2,5 2
    30-0-30 мА 1,5 2
    0-50 мА 2,5 90
    50-0-50 мА 1,5
    0-100 мА 2,5
    100-0-100 мА 1,5
    0-150 мА 2,5
    150-0-150 мА 1,5
    0-300 мА 2,5
    30-0-300 мА 1,5
    0-500 мА 2,5
    500-0-500 мА 1,5
    0-1 А 2,5
    1-0-1 А 1,5
    0-3 А 2,5
    3-0-3 А 1,5
    0-5 А 2,5
    5-0-5 А 1,5
    0-10 2,5
    10-0-10 А 1,5
    Характеристики амперметров и килоамперметров ЭА2231 с отдельными вспомогательными частями:
    Диапазоны измерения Класс точности Способ включения Падение напряжения, не более, мВ
    0-20 А 2,5 С измерительным шунтом 75 ШС М3 на 20 А и проводами КП1-4 75
    20-0-20 А 1,5
    0-30 А 2,5 С измерительным шунтом 75 ШС М3 на 30 А и проводами КП1-4
    30-0-30 А 1,5
    0-50 А 2,5 С измерительным шунтом 75 ШС М3 на 50 А и проводами КП1-4
    50-0-50 А 1,5
    0-75 А 2,5 С измерительным шунтом 75 ШС М3 на 75 А и проводами КП1-4/5
    75-0-75 А 1,5
    0-100 А 2,5 С измерительным шунтом 75 ШС М3 на 100 А и проводами КП1-4/5
    100-0-100 А 1,5
    0-150 А 2,5 С измерительным шунтом 75 ШС М3 на 150 А и проводами КП1-4/5
    150-0-150 А 1,5
    0-200 А 2,5 С измерительным шунтом 75 ШС М3 на 200 А и проводами КП1-4/5
    200-0-200 А 1,5
    0-300 2,5 С измерительным шунтом 75 ШС М3 на 300 А и проводами КП1-4/5
    300-0-300 1,5
    0-500 А 2,5 С измерительным шунтом 75 ШС М3 на 500 А и проводами КП1-4/5
    500-0-500 А 1,5
    0-750 А 2,5 С измерительным шунтом 75 ШС М3 на 750 А и проводами КП1-4/5
    750-0-750 А 1,5
    200-0-750 А 1,5
    0-1 кА 2,5 С измерительным шунтом 75 ШС М3 на 1000 А и проводами КП1-4/5
    1-0-1 кА 1,5
    0-1,5 2,5 С измерительным шунтом 75 ШС М3 на 1500 А и проводами КП1-4/5
    1,5-0-1,5 1,5
    0-4 2,5 С измерительным шунтом 75 ШС М3 на 4000 А и проводами КП1-4/5
    4-0-4 1,5
    0-6 2,5 С измерительным шунтом 75 ШС М3 на 6000 А и проводами КП1-4/5
    6-0-6 1,5
    0-7,5 2,5 С измерительным шунтом 75 ШС М3 на 7500 А и проводами КП1-4/5
    7,5-0-7,5 1,5
    Характеристики амперметров и амперкиловольтметра ЭА2231 с отдельными вспомогательными частями
    Диапазоны измерения по току Диапазоны измерения по напряжению Ток полного откло-нения Падение напря-жения Класс точности Способ включения
    0-1 А 0-3 кВ 5,0 мА 75 мВ 2,5 С индивидуальным шунтом Р105 и добавочным сопротивлением ДС 0,6 Мом; 5 мА (типа Р103)
    Рабочие условия применения
    Параметр Значение
    Температура окружающего воздуха от минус 50 до +60°С
    Относительная влажность воздуха 95 %   при температуре 35 °C
    Масса 0,15 кг
    Габаритные размеры 60х60х50 мм
  • Комплект поставки ЭА2231

    Наименование Количество
    1. Амперметр щитовой аналоговый постоянного тока ЭА2231 1
    2. Гайка М3 4
    3. Шайба 3 2
    4. Добавочное сопротивление  Р105* 1
    5. Шунты 75ШСМ3 и 75ШСММ3* 1
    6. Калиброванные провода* 1
    7. Паспорт 1
    9. Руководство по эксплуатации* 1

    * - по дополнительной заявке потребителя.

  • Модификации ЭА2231
