TE1007 — потенциометр и источник постоянного напряжения в диапазоне милливольт

Сохранить в PDF Распечатать
  • Назначение портативного потенциометра и источника постоянного напряжения TE1007:

    TE1007 в основном применяется для калибровки и моделирования (имитации) термопар. Оператор может легко задать напряжение, эквивалентное выходу термопары, с помощью органов управления, позволяя тем самым быстро откалибровать измерители температуры. С другой стороны, прибор позволяет измерять выходное напряжение термопар, работая в этом случае, как потенциометр.

    Описание потенциометра и источника постоянного напряжения TE1007:

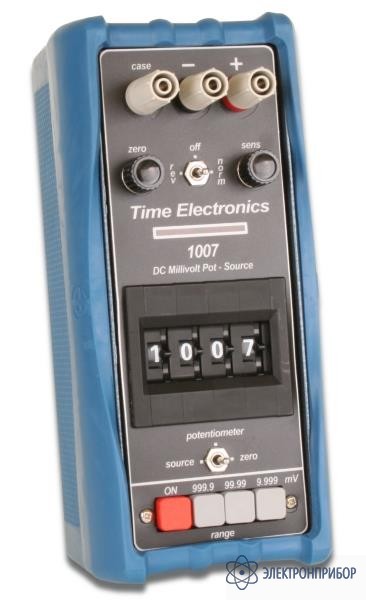

    TE1007 представляет собой прецизионный портативный источник в диапазоне милливольт и потенциометрический измеритель напряжения постоянного тока, объединенные в одном малогабаритном устройстве. Точка установки нуля и чувствительность регулируются с помощью органов управления передней панели: при максимальной чувствительности достигается разрешение 1 мкВ.

    Дополнительная защита: TE1007 помещен в эргономичный резиновый корпус (9028), обеспечивающий повышенную защиту и прочность. Для удобного переноса корпус оснащен текстурированной ручкой и отбортованной кромкой, поэтому края прибора слегка приподняты в горизонтальном положении. Это обеспечивает неподвижность всей поверхности при использовании дискового переключателя. При необходимости прибор может быть легко извлечен из корпуса.

    Особенности потенциометра и источника постоянного напряжения TE1007:

    • три диапазона напряжения постоянного тока: 10 мВ; 100 мВ и 1 В
    • погрешность выхода 0,02%
    • разрешение 1 мкВ
  • Технические характеристики потенциометра и источника постоянного напряжения TE1007:

    Напряжение

    Диапазон выхода Шаг установки Погрешность ± (% установки + % диапазона) Выходное сопротивление Максимальный выходной ток
    0 ÷ 10 мВ 1 мкВ 0,02 ± 0,02 + 1 мкВ 1 Ом ограничен выходным сопротивлением 1 Ом
    0 ÷ 100 мВ 10 мкВ 0,02 ± 0,02 + 1 мкВ < 0,2 Ом 20 мА
    0 ÷ 1 В 100 мкВ 0,02 ± 0,02 + 1 мкВ < 0,2 Ом 20 мА

    Примечание: нагрузки более 1 кОм приводят к погрешности > 0,1%

    Параметр Значение
    Стабильность выхода температурная менее 60 РРМ/°С
    долговременная менее 100 РРМ за три месяца (не аккумулированная)
    Полярность выхода переключаемая с помощью селектора на передней панели
    Собственный шум менее 30 РРМ полной шкалы
    Опорный источник прецизионный стабилитрон (зенеровский диод), специально подобранный по стабильности и температурному коэффициенту
    Дисплей установки нуля регулируемая в пределах ± 25 мА ч ± 25 мкА полной шкалы с помощью органов управления на передней панели. Максимальное разрешение 0,5 мкА
    Питание от 6-ти стандартных пальчиковых батарей типа АА. Индикатор заряда информирует о необходимости смены батарей питания. В качестве альтернативного источника питания можно использовать 6-ти элементный NiCd аккумулятор того же размера. Аккумуляторы можно подзарядить через розетку на боку прибора. Аккумуляторные батареи и зарядное устройство поставляются по отдельному заказу.
    Габаритные размеры 110 х 75 х 200 мм
    Вес 1 кг
  • Комплект поставки TE1007

    Наименование Количество
    Потенциометр и источник постоянного напряжения в диапазоне милливольт ТЕ1007 1
    TE9028 - защитный резиновый корпус 1
