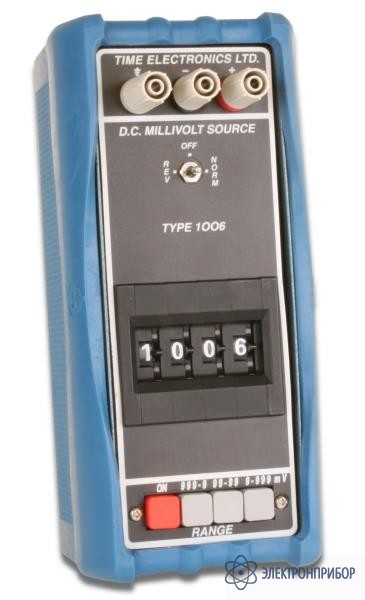

TE1006 — источник напряжения постоянного тока в диапазоне милливольт

Сохранить в PDF Распечатать
  • Назначение источника опорных сигналов постоянного напряжения TE1006:

    В качестве прецизионного источника напряжения Time Electronics 1006 можно использовать для самых различных задач, в том числе для имитирования (моделирования) термопар с соответствующей таблицей пересчета напряжения в градусы, для калибровки ленточных самописцев, аналогово-цифровых преобразователей, цифровых мультиметров, а также для стабильного резервного источника для создания смещения (сдвига) напряжения. Прибор поставляется в комплекте с гальваническими батареями.

    Описание источника опорных сигналов постоянного напряжения TE1006:

    TE1006 представляет собой недорогой прецизионный портативный источник напряжения постоянного тока в диапазоне милливольт, предназначенный для работы с подачей напряжения. Три выходных диапазона позволяют задавать регулируемый выход постоянного напряжения в диапазоне 1 мкВ ÷ 1 В с базовой погрешностью 0,02%. Модель 1006 проста в эксплуатации и не требует нормирования или калибровки перед выполнением работ. Для подачи опорного сигнала напряжения постоянного тока оператору достаточно включить прибор, проверить состояние батарей питания, и задать нужные диапазон и величину выходного сигнала с помощью наборных дисков установки. Для получения высокостабильного выходного сигнала модель 1006 использует точный опорный диод и резисторы с малым температурным коэффициентом.

    Питание источника осуществляется от 6-ти стандартных батареек типа АА. Срок службы батарей составляет несколько месяцев, в зависимости от интенсивности работы. Состояние (заряд) батарей отображается смонтированным на панели индикатором. Модель 1006 защищена от короткого замыкания и перегрузки, выходной ток составляет 20 мА. На корпусе установлен трехпозиционный выключатель – off/normal/reverse (отключено/прямая/обратная) – смены полярности выхода.

    Безопасные клеммы: клеммы полностью совместимы с 4 мм бандажированными штепселями, являющимися стандартными, а также с неизолированными проводами и лепестковыми выводами.

    Дополнительная защита: TE1006 помещен в эргономичный резиновый корпус (TE9028), обеспечивающий повышенную защиту и прочность. Для удобного переноса корпус оснащен текстурированной ручкой и отбортованной кромкой, поэтому края прибора слегка приподняты в горизонтальном положении. Это обеспечивает неподвижность всей поверхности при использовании дискового переключателя. При необходимости прибор может быть легко извлечен из корпуса.

    Особенности источника опорных сигналов постоянного напряжения TE1006:

    • три диапазона напряжения постоянного тока
    • погрешность выхода 0,02%
    • выходной ток 20 мА
    • защита от короткого замыкания и перегрузки
    • езопасные клеммы
    • ъемный защитный корпус
    • индикатор уровня батареи
  • Технические характеристики источника опорных сигналов постоянного напряжения TE1006:

    Параметр Значение
    Выход при шаге в 0.1мВ 0-999.9мВ
    при шаге в 10мкВ 0-99.99мВ
    при шаге в 1мкВ 0-9.999мВ
    Погрешность ± 0.02% от установленного значения + ± 0.02% от диапазона + ± 1мкВ.
    Выходное сопротивление менее 0.2Ом в диапазонах 1 В и 100мВ. 1 Ом в диапазоне 10мВ.
    Максимальный выходной ток в диапазонах 1В и 100мВ –20мА. В диапазоне 10мВ – до значения замкнутой цепи, несмотря на что нагрузка менее 1кдаст погрешность более 0.1%.
    Стабильность выходного напряжения менее 60 ppm/ºC. Менее 100 ppm в 3 месяца. (Не накапливающаяся)
    Рабочая температура - 10ºC - + 60ºC.
    Полярность выхода выбор переключения положительный или отрицательный. Также в центре расположена функция отключения ‘off’.
    Собственный шум менее 30 РРМ полной шкалы
    Опорный источник прецизионный зенеровский диод, специально подобранный по стабильности и низко температурному коэффициенту.
    Максимальная перегрузка прибор способен длительно выдерживать непрерывное короткое замыкание во всех диапазонах.
    Питание от 6-ти стандартных (51x14мм) пальчиковых батарей типа АА. Индикатор заряда информирует о необходимости смены батарей питания. В качестве альтернативного источника питания можно использовать 6-ти элементный NiCd аккумулятор того же размера. Аккумуляторы можно подзарядить через розетку на боку прибора. 6 аккумуляторных батарей и зарядное устройство поставляются по отдельному заказу.
    Габаритные размеры 110 х 75 х 200 мм (120 x 100 x 215 мм, включая защитный корпус)
    Вес 0.75кг (1.1кг, включая защитный корпус)
  • Комплект поставки TE1006

    Наименование Количество
    Источник напряжения постоянного тока в диапазоне милливольт ТЕ1006 1
    TE9028 - защитный резиновый корпус 1
  • Дополнительная комплектация TE1006
