PSB7 2800L

Источники питания

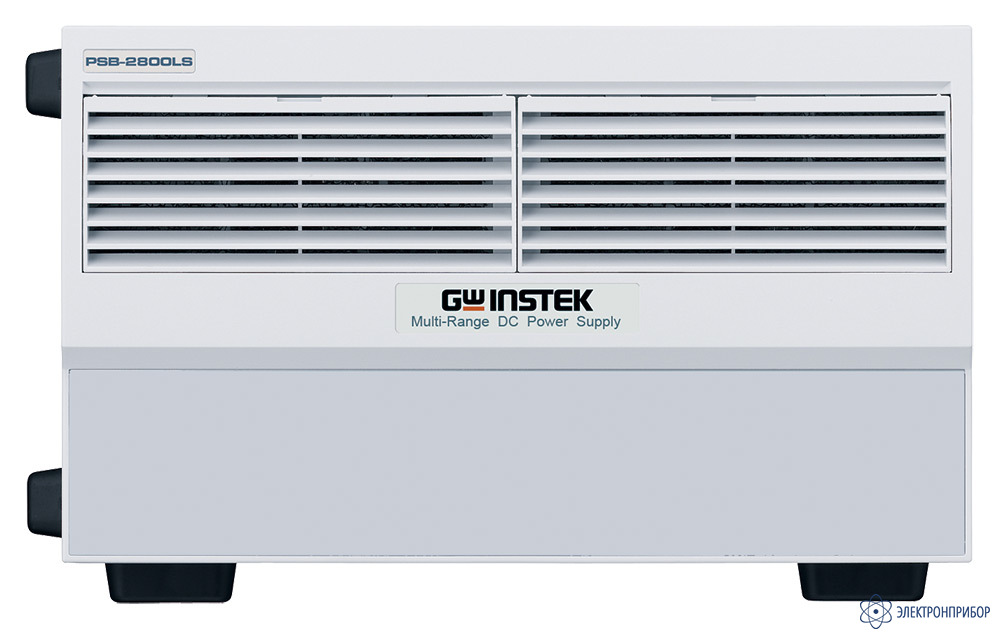

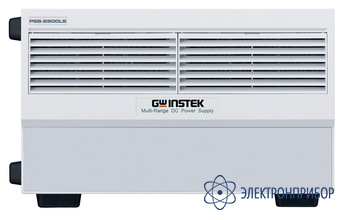

PSB7 2800LS — импульсный источник питания постоянного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      62529-15
      до 30.11.2020

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Описание импульсного источника питания постоянного тока PSB7 2800LS:

    PSB7 2800LS работает только в составе источника питания PSB7 2800L при параллельном подключении выхода для увеличения выходной мощности до 3200 Вт (подключение до 3-х модулей максимум), не имеет элементов управления, управляется с помощью PSB7 2800L.

    Особенности импульсного источника питания постоянного тока PSB7 2800LS:

    • Блок расширения PSB7 2800LS (80В/ 80А): поддержка параллельной работы с моделью PSB7 2800L (требуется заказ опции PSB-003 / PSB-004 или PSB-005);
    • Число каналов: 1 канальное исполнение;
    • Выходное напряжение: 0 - 80 В;
    • Выходной ток:  до 80 А;
    • Выходная мощность: до 800 Вт;
    • Функция «Мультидиапазон» (нелинейная ВАХ для достижения максимальной мощности, режим фиксированной мощности);
    • Последовательное и параллельное соединение: до 2-х источников в режиме последовательного соединения, до 4-х источников – в режиме параллельного соединения;
    • Защита от перегрузки по току, от напряжения, защита от перегрева;
    • Режим формирования последовательности Uвых (редактирование на ПК);
    • Интерфейсы: RS-232C/ USB/ Аналоговый интерфейс управления (Ext Control), опция – GPIB (PSB-001);
    • Эргономичная конструкция, современный дизайн.
  • Технические характеристики импульсного источника питания постоянного тока PSB7 2800LS:

    Параметр Значение
    PSB7 2400L PSB7 2800L PSB7 2400L2 PSB7 2400H PSB7 2800H PSB7 2800LS
    Каналы 1 1 2 1 1 -
    Режим работы Независимый только совместно с PSB7 2800L
    (параллельное включение)
    U Вых 0 ~ 800 B 0 ~ 80 B 0 ~ 80 B x 2 0 ~ 800 B 0 ~ 800 B 0 ~ 80 B
    I Вых 0 ~ 40 A 0 ~ 80 A 0 ~ 40 A x 2 0 ~ 3 A 0 ~ 6 A 0 ~ 80 A
    P Вых 400 Вт 800 Вт 800 Вт 400 Вт 800 Вт 800 Вт
    Стабилизация напряжения (CV)
    Нестабильность ± (0,01% + 2 мВ) - при изм. U питания,
    ± (0,01% + 3 мВ) - при изм. I нагрузки
    ± (0,01% + 20 мВ) - при изм. U питания,
    ± (0,01% + 30 мВ) - при изм. I нагрузки
    Уровень пульсаций 90 мВпик-пик/ 4 мВ скз 150 мВпик-пик/ 6 мВ скз 90 мВпик-пик/ 4 мВ скз 250 мВпик-пик/ 20 мВ скз 300 мВпик-пик/ 25 мВ скз -
    Время нарастания
    (с нагрузкой и без нагрузки)
    50 мс 200 мс -
    Время спада
    (с нагрузкой/ без нагрузки)
    100/ 500 мс 500/ 1000 мс -
    Время установления 1 мс (при рег. нагрузки от 50 до 100 %) 7 мс (при рег. нагрузки от 50 до 100 %) -
    Стабилизация тока (CC)
    Нестабильность ± (0,01% + 2 мА) - при изм. напряжения питания,
    ± (0,02% + 3 мА) - при изм. тока нагрузки
    ± (0,05% + 10 мА) - при изм. напряжения питания,
    ± (0,05% + 15 мА) - при изм. тока нагрузки
    -
    Уровень пульсаций 30 мАскз 60 мАскз 30 мАскз 15 мАскз 20 мАскз -
    Цифровой индикатор
    Разрешение 10 мВ/ 10 мА/ 10 Вт 100 мВ/ 10 мА/ 10 Вт -
    Погрешность измерения напряжения ± (0,2% + 20 мВ) ± (0,2% + 200 мВ) -
    Погрешность измерения тока ± (0,3% + 20 мА) ± (0,3%+20 мА) -
    Погрешность измерения мощности ± (0,5% + 50 Вт) ± (0,5% + Uизм∙40 мА) -
    Дистанционное управление
    Интерфейс Стандартные: USB, RS-232С; опциональный: GPIB -
    Интерфейс аналогового  ДУ Программирование напряжением и сопротивлением/ мониторинг -
    Режимы объединения
    Последовательно
    (максимальное число источников)
    2 2 - - - -
    Параллельно  (максимальное число источников) 4 4 - 2 2 3 (только с блоком PSB7 2800L)
    Общие данные
    Напряжение питания 1-Фаза, 100~240 В, 50~60 Гц
    Рабочие условия  0…40 °C; влажность: ≤ 80 %
    Условия хранения  -20…70 °С;   влажность: ≤ 80 %
    Габаритные размеры (ВхШхГ) 210 x 124 x 290 мм
    Масса 5 кг 7 кг 7 кг 5 кг 5 кг 7 кг
  • Комплект поставки PSB7 2800LS

    Наименование Количество
    1 Импульсный источник питания постоянного тока PSB7 2800LS 1
    2 Кабель питания 1
    3 Соединитель для внешнего управления (26-контактный) 1

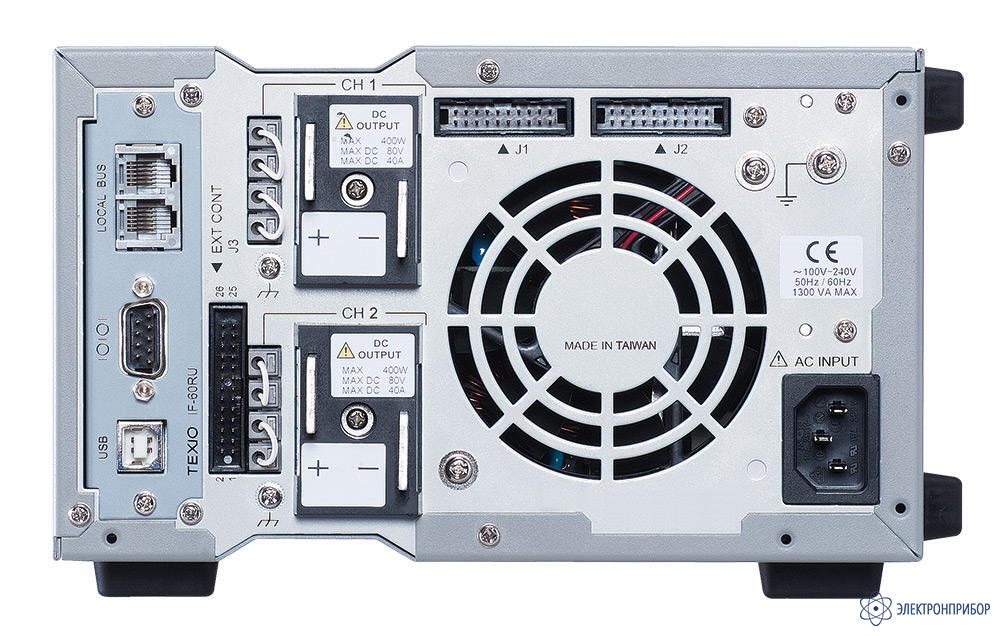

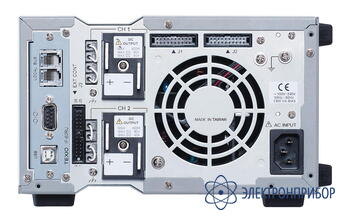

    4 Комплект крепежных винтов выходных клемм задней панели 1
    5 Защитная крышка выходных терминалов передней панели 1
    6 Руководство по эксплуатации 1
