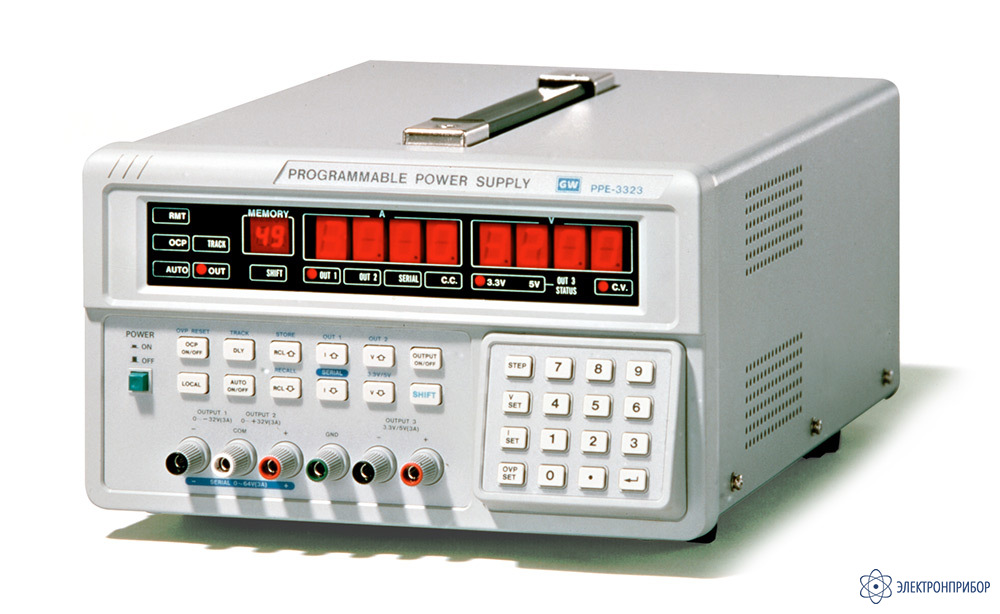

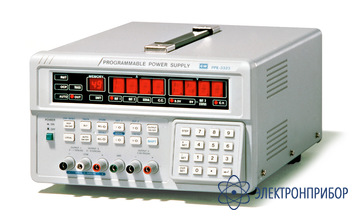

PPE-3323 — программируемый линейный источник питания

Сохранить в PDF Распечатать
  • Назначение программируемого линейного источника питания PPE-3323:

    Программируемый линейный источник питания PPE-3323: Три канала: максимум 32 В, 3 А, 96 Вт на канал; Нестабильность 3 мВ / 3 мА; Пульсации 1 мВ / 3 мА ср. кв.; Максимальная дискретность установки параметров: 10 мВ, 1 мА; Режимы стабилизации напряжения и тока; Последовательное и параллельное соединение основных каналов, автотрекинг, 2-х полярный выход; Защита от перегрузки и перенапряжения; Автовоспроизведение до 100 профилей; Интерфейс RS-232; Цифровая индикация тока и напряжения (4 разряда, СДИ); Масса 10 кг.

  • Технические характеристики программируемого линейного источника питания PPE-3323:

    Параметр Значения
    ВЫХОДНОЕ НАПРЯЖЕНИЕ (В)
    Канал 1 0...32
    Канал 2 0...минус 32
    Канал 3 3,3 / 5
    ВЫХОДНОЙ ТОК (А)
    Канал 1 0...3
    Канал 2 0...минус 3
    Канал 3 3
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Нестабильность Изменение напряжения питания: ≤ 3 мВ
    Изменение тока нагрузки: ≤ 6 мВ
    Уровень пульсаций ≤ 1 мВср. кв. / 3 мВпик-пик в диапазоне 20 Гц…20 МГц
    Время установления ≤ 100 мс при изменении тока нагрузки 10…90%
    Дрейф < 0,03% + 6 мВ
    СТАБИЛИЗАЦИЯ ТОКА
    Нестабильность Изменение напряжения питания: ≤ 3 мА
    Изменение напряжения на нагрузке: ≤ 3 мА
    Уровень пульсаций ≤ 3 мАср. кв. в диапазоне 20 Гц…20 МГц
    Дрейф < 0,1% + 6 мА
    УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ
    Максимальная дискретность установки 10 мВ; 1 мА
    Шаг установки 10 мВ.,.10 В; 1 МА...1 А
    ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ВЫХОДОВ, АВТОТРЕКИНГ
    Нестабильность Изменение напряжения питания: ≤ 3 мВ
    Изменение тока нагрузки: ≤ 50 мВ
    Погрешность трекинга ± (0,1% + 50 мВ)
    ПАМЯТЬ
    Функции Запись/считывание до 50 профилей
    ТАЙМЕР
    Функции Задание времени автовоспроизведения профилей
    Время воспроизведения одного профиля 1 с…100 мин
    Максимальное время воспроизведения 100 мин × 50
    Дискретность установки 1 с
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 / 120 / 220 / 240 В (± 10%), 50 / 60 Гц
    Габаритные размеры 255 х 145 х346 мм
    Масса 10 кг
  • Комплект поставки PPE-3323

    Наименование Количество
    Программируемый линейный источник питания PPE-3323 1
    Шнур питания 1
    Измерительный провод 3
    Руководство по эксплуатации 1
