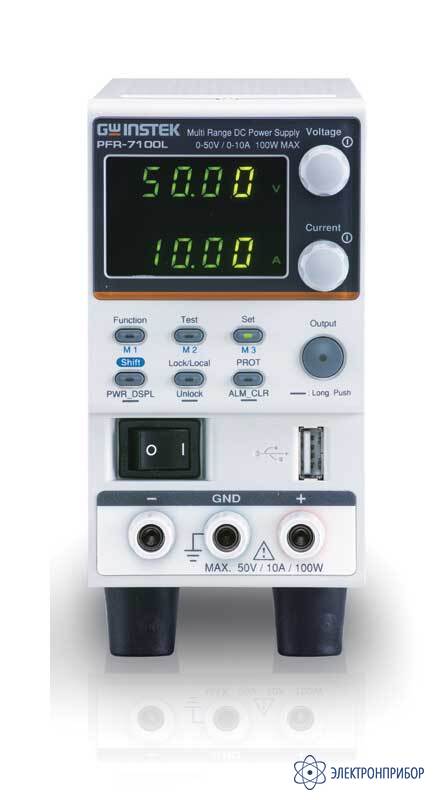

PFR-7100L, PFR-7100M (GPIB+LAN)

Источники питания

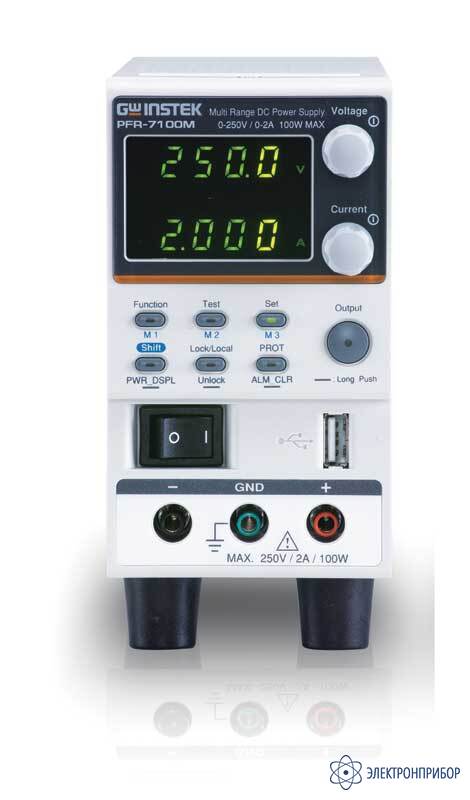

PFR-7100M (GPIB+LAN) — источник питания постоянного тока особо тихий, программируемый

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      74887-19
      до 23.04.2024

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности источника питания постоянного тока особо тихий, программируемый PFR-7100M (GPIB+LAN):

    • Один выходной канал, максимальная выходная мощность 100 Вт;
    • Бесшумное исполнение;
    • Режим стабилизации тока и напряжения (CC/ CV);
    • Функция предустановленной памяти;
    • Регулируемая скорость нарастания и спада;
    • Выходы на передней и задней панелях;
    • Функция аналогового контроля;
    • Функция контроля удаленной нагрузки;
    • Интерфейсы USB и RS-232/485 Опционально LAN + GPIB;
    • Встроенный WEB интерфейс.
  • Технические характеристики источника питания постоянного тока особо тихий, программируемый PFR-7100M (GPIB+LAN):

    Параметр PFR-7100L (GPIB+LAN) PFR-7100M (GPIB+LAN)
    Установки напряжения на выходе
    Мощность 100 ВТ 100 ВТ
    Диапазон U вых 0... 50 В 0... 250 В
    Разрешение 10 мВ 100 мВ
    Разрешение при ДУ 2 мВ 10 мВ
    Погрешность установки ( при ДУ ) 0.1% + 40 мВ 0.1% + 200 мВ
    Погрешность измерения (по встроенному индикатору) 0.1% + 40 мВ 0.1% + 200 мВ
    Скорость нарастания (10 - 90%) 50 мС 100 мС
    Скорость спада (90 - 10%) 100 мС (под нагрузкой)
    500 мС (без нагрузки)
    200 мС (под нагрузкой)
    1000 мС (без нагрузки)
    Время реакции на нагрузку 1,5 мС 2 мС
    Стабилизация напряжения
    Уровень пульсаций и шум 50 мВ п - п (10 Гц...20 МГц)
    4 мВ средний квадр (5 Гц...1 МГц)
    150 мВ п - п (10 Гц...20 МГц)
    15 мВ средний квадр (5 Гц...1 МГц)
    Установка тока на выходе
    Диапазон I вых 10 А 2 А
    Разрешение 10 мА 1 мА
    Разрешение при ДУ 1 мА 0,1 мА
    Погрешность установки ( при ДУ ) 0.2% + 20 мА 0.2% + 2 мА
    Погрешность измерения (по встроенному индикатору) 0.2% + 20 мА 0.2% + 2 мА
    Стабилизация тока
    Уровень пульсаций и шум 10 мА средний квадр 2 мА средний квадр
    Общие данные
    Интерфейс USB и RS - 232/485 Опционально LAN + GPIB
    Память ( энергонезависимая ) 3 ячейки (запись/ вызов профилей настроек)
    Индикатор 4 разряда
    Условия эксплуатации 0...40 º С, относительная влажность 80 %
    Условия хранения - 20...70 º С, относительная влажность 70 %
    Напряжение питания 85 – 26 5 В, 47 – 63 Гц
    Потребляемая мощность 150 ВА
    Габаритные размеры (ШхВхГ) 70 х 124 х 300 мм
    Масса 2.5 кг
  • Комплект поставки PFR-7100M (GPIB+LAN)

    Наименование Количество
    1 Источник питания постоянного тока особо тихий, программируемый PFR-7100M (GPIB+LAN) 1
    2 Изме рительные провода (к - т): GTL - 104Ах1 , GTL - 134х1, GTL - 204х1 , GTL - 105Ах1 1
    3 Терминалы PFR-001, PFR-002 1
    4 Кабель питания 1
    5 Руководство по эксплуатации 1
