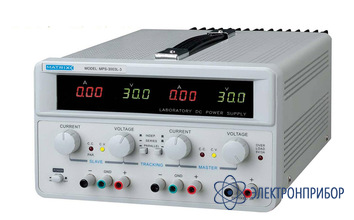

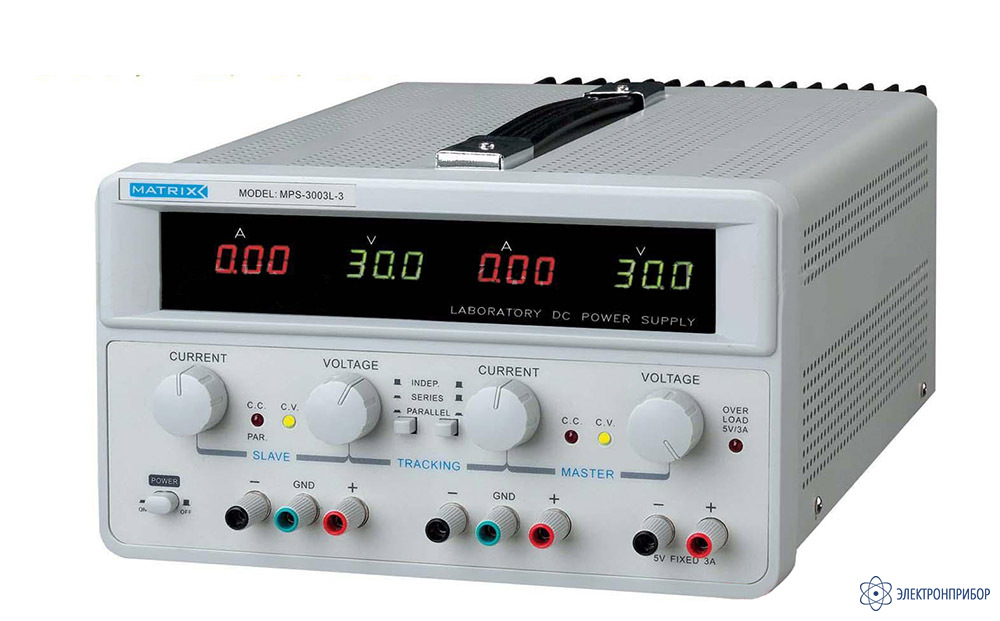

MPS-3003LK-3 — источник питания

Сохранить в PDF Распечатать
  • Особенности источника питания MPS-3003LK-3:

    • 2 регулируемых выхода 0…30 В,
    • 0…2 А / 3 А / 5 А + 1 нерегулируемый выход 5 В / 3 А. Защита от перегрузки.
    • Постоянное напряжение или постоянный ток,
    • Низкий уровень пульсаций, низкий температурный дрейф. Изменяемый уровень ограничения тока.
    • Последовательная или параллельная коммутация основных регулируемых выходов внутри прибора; не требует использования внешних проводников.
    • 2-х полярный источник при последовательной коммутации. Многооборотные потенциометры, легкая установка напряжения. Высокоэффективный тороидальный трансформатор.
    • Четыре цифровых индикатора тока и напряжения (светодиодные, два цвета для тока и напряжения, 3 разряда).
    • Электронное отключение нагрузки (только у MP-3003LK-3 и MPS-3005LK-3)
    • 2 вентилятора охлаждения.
  • Технические характеристики источника питания MPS-3003LK-3:

    МОДЕЛЬ MPS-3002L-3 MPS-3003L-3
    MPS-3003LК-3
    MPS-3005L-3
    MPS-3005LК-3
    Выходное напряжение 2 х 0~30 В (независимые источники) 0~60 В или -30~+30 В (последовательное включение)
    Выходной ток независимые источники параллельное включение 2 х 0~2 А
    0~4 А
    2 х 0~3 А
    0~6 А
    2 х 0~5 А
    0~10 А
    Нерегулируемый выход Выходное напряжение: 5 В ± 0.25 В, выходной ток: 3 А
    Режим постоянного напряжения
    Диапазон установки выходного напряжения 0~номинальное напряжение, плавная регулировка
    Нестабильность напряжения ≤0.01%+3 мВ; под нагрузкой: ≤0.01%+3 мВ (номинальный ток ≤3 А);
    ≤0.02%+5 мВ (номинальный ток >3 A).
    Время отклика ≤100 мкс.
    Пульсации и шумы ≤1 мВ, действ. (5 Гц~1 МГц)
    Температурный коэффициент ≤300х10-6/°C
    Режим постоянного тока
    Диапазон установки выходного тока
    Нестабильность тока
    Пульсации тока
    0~номинальный ток, плавная установка.
    ≤0.2%+3 мА.
    ≤3 мА, действ.
    Параллельное включение
    Нестабильность напряжения ≤0.01%+3 мВ;   под нагрузкой:  ≤0.01%+3 мВ (номинальный ток ≤3 А);
    ≤0.02%+5 мВ (номинальный ток >3 A).
    Последовательное включение
    Нестабильность напряжения ≤0.01%+5 мВ
    ≤300 мВ
    Двухполярный источник Погрешность источника SLAVE относительно источника MASTER: ≤0.5%+10 мВ (без  нагрузки, с нагрузкой  нужно  дополнительно  учесть  нестабильность  напряжения: ≤300 мВ)
    Дисплей
    Погрешность
    Вольтметр
    Амперметр
    цифровая панель 3-1/2знака
    (1% от показания +2 значения младшего разряда)
    предельное показание 199.9 В
    предельное показание 19.99 A
    Нерегулируемый источник 5 В
    Нестабильность напряжения ≤5 мВ,
    под нагрузкой: ≤10 мВ

    Условия эксплуатации источника питания MPS-3003LK-3:

    • Внутри помещений;
    • Температура окружающей среды: 0°C ... +40 °C
    • Относительная влажность не более 80%, без конденсации

    Условия хранения источника питания MPS-3003LK-3:

    • -10 °C ... +70 °C, относительная влажность не более 70%.

    Требования к сети питания:

    • Напряжение: ~220 В ± 10%
    • Частота:  50 Гц или 60 Гц

    Механические характеристики:

    • Габариты:  255 x 155 x 375 мм.
    • Масса: около 8 кг
  • Комплект поставки MPS-3003LK-3

    Наименование Количество
    Источник питания 1
    Сетевой шнур 1
    Руководство по эксплуатации 1
