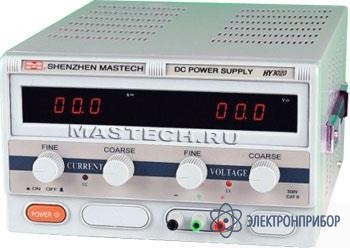

HY3020 — лабораторный блок питания

Сохранить в PDF Распечатать
  • Назначение лабораторного блока питания HY3020

    Лабораторный блок питания HY3020 имеет фантастические характеристики!

    При выходном напряжении от 0 до 30 Вольт он обеспечивает силу тока до 20 Ампер! Таким блоком питания можно обеспечить даже самые "прожорливые" электронные устройства и схемы.

    В блоке питания HY3020 предусмотрена плавная регулировка каждого параметра (и тока, и напряжения) в двух диапазонах: грубо и точно.

    В источнике питания HY3020 применена защита от перегрузки по току и по напряжению. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.

    Выходные значения тока и напряжения в блоке питания HY3020 контролируются на трехразрядных светодиодных матрицах.

    Погрешность измерений составляет не более 2 %.

    В нижней части лицевой панели блока питания HY3020 находятся выходные клеммы, с которых снимается напряжение и клемма заземления прибора.

    Питание блока осуществляется от сети переменного тока 220 Вольт.

    Включение и выключения источника питания HY3020 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.

    Особенности лабораторного блока питания HY3020

    • Выходное напряжение/выходной ток: 0 – 30 В / 0 –20 А
    • Дисплей: две 3х-разрядные  светодиодные матрицы
    • Погрешность измерений: не более 2 %
    • Размеры: 365 х 265 х 164 мм
  • Технические харакетристики лабораторного блока питания HY3020

    Параметр Значение
    Выходное напряжение, В 0...30
    Выходной ток, А 0...20
    Уровень пульсаций по напряжению, мВ ≤ 3
    Коэффициент влияния нагрузки, % по току ≤0,02 ± 10 мА
    Коэффициент влияния напряжения питания, % по току ≤ 0.02 ± 3 мА
    Индикация значений выходного тока и напряжения Две 3х-разрядные светодиодные матрицы
    Габаритные размеры, мм 365 х 265 х 164
    Питание, В ~ 220 / 110 В ± 10 %
  • Комплект поставки HY3020

    Наименование Количество
    Лабораторный блок питания HY3020 1
