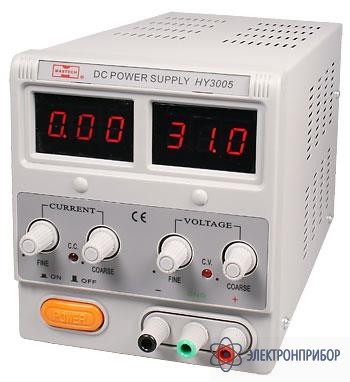

HY3005 — лабораторный блок питания

Код товара: 31615
  • Назначение лабораторного блока питания HY3005

    Лабораторный блок питания HY3005 обеспечивает питание электронных устройств и схем постоянным напряжением в диапазоне от 0 до 30 Вольт и током в диапазоне от 0 до 5 Ампер.

    Регулировка параметров осуществляется потенциометрами. Для каждого параметра отведено по два регулятора (ГРУБО / ТОЧНО).

    Выходные значения тока и напряжения контролируются на 3-разрядных LED-индикаторах красного цвета.

    В источнике питания HY3005 предусмотрена защита от короткого замыкания во вторичной цепи. В случае срабатывания защиты загорается соответствующие светодиодные индикаторы ограничения по току или по напряжению.

    В нижней части лицевой панели блока питания HY3005 находятся выходные клеммы, с которых снимается напряжение и клемма заземления.

    Питание блока осуществляется от сети переменного тока 220 Вольт.

    Включение и выключения источника питания HY3005 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.

    Особенности лабораторного блока питания HY3005

    • Выходное напряжение/выходной ток: 0 – 30 В / 0 –5 А
    • Дисплей: 2 × LCD (31/2 разр.)
    • Точность: напряжение ±1% + 2 един. ток ±1.5% + 2 един.
    • Размеры: 291 × 158 × 136 мм
    • Вес: 3 кг
  • Технические харакетристики лабораторного блока питания HY3005

    Параметр Значение
    Выходное напряжение, В 0...30
    Точность установки выходного напряжения, В 0,1
    Выходной ток, А 0...5
    Уровень пульсаций по току, мА ≤ 3
    по напряжению, мВ ≤ 0,5
    Коэффициент влияния нагрузки, % по току ≤0,2 + 5мА
    по напряжению ≤0.01 + 5 мВ
    Коэффициент влияния напряжения питания, % по току ≤ 0.2 + 1 мА
    по напряжению ≤0.01 + 1 мВ
    Индикация значений выходного тока и напряжения LED-панели
    Защита от перегрузки по току, от КЗ
    Габаритные размеры, мм 291 × 158 × 136
    Питание, В ~ 220 / 110 В ± 10 %
  • Комплект поставки HY3005

    Наименование Количество
    Лабораторный блок питания HY3005 1
