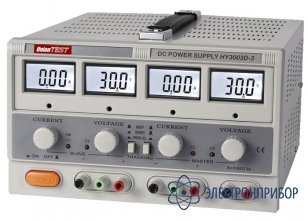

HY3003D-3 — лабораторный блок питания

Сохранить в PDF Распечатать
  • Назначение лабораторного блока питания HY3003D-3

    Лабораторный блок питания HY3003D-3 является трехканальным источником питания электронных устройств и схем. Два канала обеспечивают выходное напряжение от 0 до 30 Вольт с током нагрузки от 0 до 3 Ампер каждый, а третий имеет фиксированное напряжение 5 Вольт с током 3 Ампера.

    При необходимости можно соединять каналы последовательно или параллельно для увеличения выходного напряжения или тока соответственно.

    Контроль за выходными значениями тока и напряжения в первых двух каналах производится с помощью жидкокристаллических индикаторов.

    Погрешность измерений при измерении выходного напряжения составляет не более 1 % ± 2 единицы, а при измерении тока - не более 2% ± 2 единицы.

    Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в первых двух каналах.

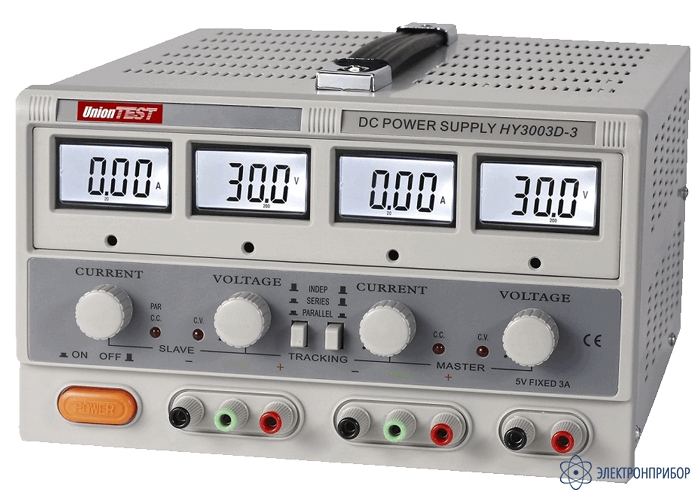

    В нижней части лицевой панели блока питания HY3003D-3 находятся раздельные выходные клеммы, с которых снимаются напряжение и клеммы заземления. Для каждого канала предусмотрены свои клеммы.

    В источнике питания HY3003D-3 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.

    Питание блока HY3003D-3 осуществляется от сети переменного тока 220 Вольт.

    Включение и выключения источника питания HY3003D-3 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.

    Особенности лабораторного блока питания HY3003D-3

    • Выходное напряжение/выходной ток: 0 – 30 В / 2×0 – 3 А
    • Фиксированный выход 5 В / 3 А
    • Дисплей: 4 × LCD (31/2 разр.)
    • Точность: напряжение ±1% + 2 един. ток ±1.5% + 2 един.
    • Размеры: 365 × 265 × 164 мм
    • Вес: 8 кг
  • Технические харакетристики лабораторного блока питания HY3003D-3

    Параметр Значение
    Выходное напряжение, В 1 - 2 канал 0...30
    3 канал 5
    Выходной ток, А 1 - 2 канал 0...3
    3 канал 3
    Уровень пульсаций по току, мА ≤ 3
    по напряжению, мВ ≤ 0,5
    Коэффициент влияния нагрузки, % по току ≤0,2 + 5мА
    по напряжению ≤0.01 + 5 мВ
    Коэффициент влияния напряжения питания, % по току ≤ 0.2 + 1 мА
    по напряжению ≤0.01 + 1 мВ
    Индикация значений выходного тока и напряжения Четыре 3 1/2-разрядных ЖК-индикатора
    Габаритные размеры, мм 365 х 265 х 164
    Питание, В ~ 220 / 110 В ± 10 %
  • Комплект поставки HY3003D-3

    Наименование Количество
    Лабораторный блок питания HY3003D-3 1
