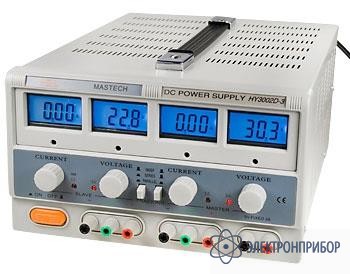

HY3002D-3 — лабораторный блок питания
Код товара: 31611-
-
Производитель
Назначение лабораторного блока питания HY3002D-3
Лабораторный блок питания HY3002D-3 обеспечивает питание постоянным током электронные устройства и схемы.
В данном блоке питания HY3002D-3 используются три независимых источника питания (канала): два канала с выходным напряжением от 0 до 30 Вольт и током нагрузки от 0 до 2 Ампер каждый, а третий имеет фиксированное напряжение 5 Вольт и током 3 Ампера.
При необходимости можно соединять каналы последовательно или параллельно для увеличения выходного напряжения или тока соответственно.
Контроль за выходными значениями тока и напряжения в первых двух каналах производится с помощью раздельных жидкокристаллических индикаторов для каждого канала и параметра. Погрешность измерений при измерении выходного напряжения составляет не более 1 % ± 2 единицы, а при измерении тока - не более 2% ± 2 единицы.
Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в первых двух каналах.
В нижней части лицевой панели блока питания HY3002D-3 находятся раздельные выходные клеммы, с которых снимаются напряжение и клеммы заземления. Для каждого канала предусмотрены свои клеммы.
В источнике питания HY3002D-3 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
Питание блока HY3002D-3 осуществляется от сети переменного тока 220 Вольт.
Включение и выключения источника питания HY3002D-3 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
Особенности лабораторного блока питания HY3002D-3
- Выходное напряжение/выходной ток: 0 – 30 В / 2×0 – 2 А
- Фиксированный выход 5 В / 3 А
- Дисплей: 4 × LCD (31/2 разр.)
- Точность: напряжение ±1% + 2 един. ток ±1.5% + 2 един.
- Размеры: 365 × 265 × 164 мм
- Вес: 8 кг
-
-
Технические харакетристики лабораторного блока питания HY3002D-3
Параметр Значение Выходное напряжение, В 1 - 2 канал 0...30 3 канал 5 Выходной ток, А 1 - 2 канал 0...2 3 канал 3 Уровень пульсаций по току, мА ≤ 3 по напряжению, мВ ≤ 0,5 Коэффициент влияния нагрузки, % по току ≤0,2 + 5мА по напряжению ≤0.01 + 5 мВ Коэффициент влияния напряжения питания, % по току ≤ 0.2 + 1 мА по напряжению ≤0.01 + 1 мВ Индикация значений выходного тока и напряжения Четыре 3 1/2-разрядных ЖК-индикатора Габаритные размеры, мм 365 х 265 х 164 Питание, В ~ 220 / 110 В ± 10 %
