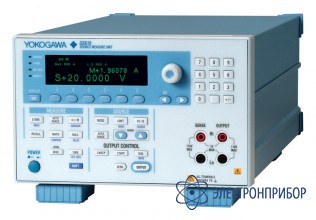

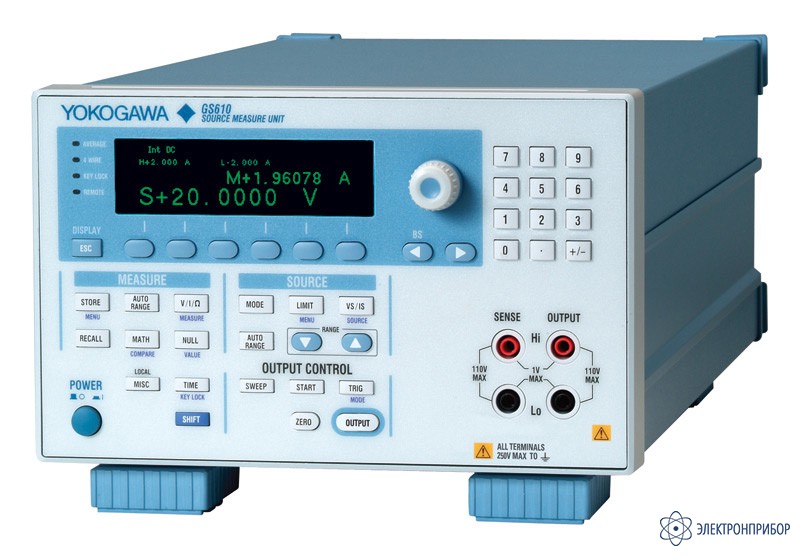

GS610 — программируемый источник постоянного тока и напряжения

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      52562-13
      до 05.10.2022

    • Производитель

      Yokogawa

    • Артикул

      765501

    Описание программируемого источника постоянного тока и напряжения GS610:

    GS610 генерирует высокоточные, стабильные, с высоким разрешением и крайне низким шумом сигналы тока и напряжения постоянного тока, которые необходимы во множестве вариантов применения. Кроме того, дополнительная функция мониторинга превращает GS610 в прибор для измерения напряжения и тока.

    Особенности программируемого источника постоянного тока и напряжения GS610:

    • Функционирование в качестве источника или электронной нагрузки;
    • Базовая погрешность воспроизведения напряжения постоянного тока:± 0,02 %.
    • Выходной сигнал развертки с интервалами до 100 мкс.
    • Набор сигналов развертки (линейные, логарифмические и произвольные).
    • Сохраняет во внутренней памяти до 65 535 точек данных генерирования/измерения сигналов.
    • Простая работа с файлами, c использованием функции сохранения данных на внешнем носителе через порт USB.
    • Удаленное управление и FTP, используя функцию веб-сервера (дополнительная функция).
  • Технические характеристики программируемого источника постоянного тока и напряжения GS610:

    Диапазон воспроизведения напряжения Разрешение Максимальный ток нагрузки Погрешность*1*2 Температурный коэффициент*3
    200 мВ 1 мкВ ±3,2 А ±(0,02 % + 200 мкВ + 80 мкВ) ±(0,002 % + 20 мкВ + 8 мкВ)
    2 В 10 мкВ ±3,2 А ±(0,02 % + 300 мкВ + 100 мкВ) ±(0,002 % + 30 мкВ + 10 мкВ)
    12 В 100 мкВ ±3,2 А ±(0,02 % + 2 мВ + 800 мкВ) ±(0,002 % + 200 мкВ + 80 мкВ)
    20 В 100 мкВ ±2 А ±(0,02 % + 2 мВ + 800 мкВ) ±(0,002 % + 200 мкВ + 80 мкВ)
    30 В 1 мВ ±2 А ±(0,02 % + 20 мВ + 5 мВ) ±(0,002 % + 2 мВ + 500 мВ)
    60 В 1 мВ ±1 А ±(0,02 % + 20 мВ + 6 мВ) ±(0,002 % + 2 мВ + 600 мВ)
    110 В 1 мВ ±0,5 А ±(0,02 % + 20 мВ + 8 мВ) ±(0,002 % + 2 мВ + 800 мВ)
    Диапазон воспроизведения тока Разрешение Максимальное напряжение на нагрузке Погрешность (% от установки + нА/мкА/мА) Температурный коэффициент (% от установки + нА/мкА/мА)/°С
    20 мкА 100 пА ±110 В ±(0,03 % + 50 нА) ±(0,003 % + 5 нА)
    200 мкА 1 нА ±110 В ±(0,03 % + 300 нА) ±(0,003 % + 30 нА)
    2 мА 10 нА ±110 В ±(0,03 % + 3 мкА) ±(0,003 % + 300 нА)
    20 мА 100 нА ±110 В ±(0,03 % + 30 мкА) ±(0,003 % + 3 мкА)
    200 мА 1 мкА ±110 В ±(0,03 % + 300 мкА) ±(0,003 % + 30 мкА)
    0,5 А 10 мкА ±110 В ±(0,03 % + 5 мА) ±(0,003 % + 500 мкА)
    1 А 10 мкА ±60 В ±(0,03 % + 5 мА) ±(0,003 % + 500 мкА)
    2 А 10 мкА ±30 В ±(0,03 % + 5 мА) ±(0,003 % + 500 мкА)
    3 А 10 мкА ±12 В ±(0,03 % + 5 мА) ±(0,003 % + 500 мкА)
  • Комплект поставки GS610

    Наименование Количество
    1 Программируемый источник постоянного тока и напряжения GS610 1
    2 Шнур питания 1
    3 Измерительные провода (черный и красный) 1
    4 Зажим- переходник типа “крокодил” 1
    5 Руководство по эксплуатации 8
