Источники питания

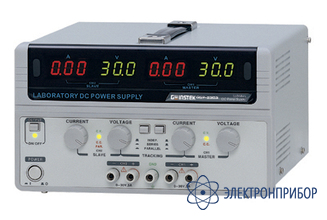

GPS-2303 — многоканальный линейный источник питания

Код товара: 22369
  • 30166-05

    • Гарантия

      24 месяца

    • Госреестр СИ РФ

      30166-05

    • Производитель

      GW Instek, Тайвань

    Назначение источника питания постоянного тока GPS-2303:

    Источник питания постоянного тока GPS-2303: Выходное напряжение до 30 В, выходной ток до 3 А, максимальная мощность 90 Вт на канал; Два регулируемых канала; Высокая стабильность (0,01 %) и малые пульсации (1 мВ); Последовательное (60 В / 3 А) и параллельное (30 В / 6 А) соединение выходов; Цифровая индикация тока и напряжения (3 разряда, СДИ); Режимы стабилизации напряжения и тока; Электронное отключение нагрузки; Защита выходов от переполюсовки; Малошумящий вентилятор охлаждения с терморегулировкой; Два варианта исполнения выходных разъемов; Уменьшены массогабаритные показатели по сравнению с приборами серий GPQ, GPC; Масса 7 кг.

  • Технические характеристики источника питания постоянного тока GPS-2303:

    Параметр Значения
    НЕЗАВИСИМЫЙ РЕЖИМ
    Канал 1 0...30 В
    0...3 А
    Канал 2 0...30 В
    0...3 А
    Канал 3 -
    Канал 4 -
    ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ
    Канал 1,2 0...60 В
    0...3 А
    Канал 3,4 -
    ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ
    Канал 1,2 0...30 В
    0...6 А
    Канал 3,4 -
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (КАНАЛ 1; КАНАЛ 2)
    Нестабильность При изменении напряжения питания: ≤ (0,01% + 3 мВ )
    При изменении тока нагрузки: ≤ (0,01% + 3 мВ) (≤ 3 А)
    < (0,02% + 5 мВ) (> 3 А)
    Пульсации (5 Гц ... 1 МГц) ≤ 1 мВсркв
    Время установления ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)
    СТАБИЛИЗАЦИЯ ТОКА (КАНАЛ 1; КАНАЛ 2)
    Нестабильность При изменении напряжения питания: ≤ (0,2% + 3 мА )
    При изменении напряжения на нагрузке: ≤ (0,2% + 3 мА)
    Пульсации (5 Гц...1 МГц) ≤ 3 мAсркв
    АВТОТРЕКИНГ (КАНАЛ 1; КАНАЛ 2)
    Погрешность трекинга ≤ (0,5% + 10 мВ) от показаний ведущего источника
    Погрешность соединения < 300 мВ
    Нестабильность При изменении тока нагрузки: ≤ (0,01% + 3 мВ)
    Пульсации (5 Гц...1 МГц) ≤ 2 мBсркв
    ЦИФРОВОЙ ИНДИКАТОР
    Формат индикации 3 разряда, СД индикаторы, высота символов 13 мм
    Погрешность индикации при отключенной нагрузке ± (0,5% + 2 ед. счета)
    ИЗОЛЯЦИЯ
    Корпус-выход ≥ 20 МОм (напряжение испытания 500 В пост.)
    Корпус-вход ≥ 30 МОм (напряжение испытания 500 В пост.)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 / 120 / 220 В (± 10%) / 230 В (+ 10%, - 6%), 50 / 60 Гц
    Габаритные размеры 255 x 145 x 265 мм
    Масса 7 кг

  • Комплект поставки GPS-2303

    № Наименование Количество
    1. Источник питания постоянного тока GPS-2303 1
    2. Шнур питания 1
    3. Соединительные провода 2
    4. Руководство по эксплуатации 1

  • Аналоги GPS-2303

  • Рекомендуемые замены GPS-2303
