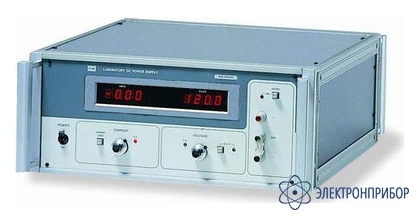

GPR-100H05D — источник питания постоянного тока

Код товара: 22359
    • Гарантия

      24 месяца

    • Госреестр СИ РФ

      30165-05

    • Производитель

      GW Instek, Тайвань

    Назначение источника питания постоянного тока GPR-100H05D:

    Источник питания постоянного тока GPR-100H05D: Один канал: выходное напряжение до 1000 В, выходной ток 0,5 А, 900 Вт; Нестабильность от 0,01 %; пульсации 2 мВ, 5 мА ср. кв.; Дискретность индикации от 10 мВ, 10 мА; Плавная установка напр. и тока 10-оборотным потенциометром; Режимы стабилизации напряжения и тока; Безинерционная защита от перегрузки; Защита от переполюсовки; Электронное отключение нагрузки; Выход для подключения удаленной нагрузки; Цифровая индикация тока и напряжения (4 разряда, СДИ); Масса 30 кг.

  • Технические характеристики источника питания постоянного тока GPR-100H05D:

    Параметр Значения
    ВЫХОДНОЕ НАПРЯЖЕНИЕ (В)
    0...1000
    ВЫХОДНОЙ ТОК (А)
    0...0,5
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Нестабильность При изменении напряжения питания: ≤ (0,01% + 3 мВ )
    При изменении тока нагрузки: ≤ (0,01% + 5 мВ) (< 10 А)
    < (0,02% + 5 мВ) (> 10 А)
    Уровень пульсаций (5 Гц...1 МГц) < 2 мВсркв в диапазоне 5 Гц...1 МГц
    Время установления ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)
    СТАБИЛИЗАЦИЯ ТОКА
    Нестабильность При изменении напряжения питания: ≤ (0,2% + 3 мА)
    При изменении напряжения на нагрузке: ≤ (0,2% + 3 мА)
    Уровень пульсаций < 5 мА (<20 А)
    lt; 20 мА (20...50 А)
    < 100 мА (>50 А)
    ЦИФРОВОЙ ИНДИКАТОР
    Формат индикации 3 1/2 разряда, СД-индикаторы
    Дискретность индикации 10 мВ (Umax < 18 В), 100 мВ (Umax < 180 В), 1 В (Umax < 1800 В)
    1 мА (Imax< 1,8 А), 10 мА (Imax<18 А), 100 мА (Imax<180 А)
    Погрешность измерения ± (0,5% +2 ед. счета)
    Количество индикаторов 2 (вольтметр, амперметр)
    ИЗОЛЯЦИЯ
    Корпус-выход > 100 МОм (1000 В)
    Корпус-сеть > 100 МОм (1000 В)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100/120/220/240 В ± 10%, 50/60 Гц
    Габаритные размеры 430 х 178 х 572 мм
    Масса 30 кг

    *ПРИМЕЧАНИЕ:

    1. Источники питания с выходным напряжением 600 и 1000 В, шнуром питания - не комплектуются. По вопросам подключения обращайтесь в сервис-центр или квалифицированному электроспециалисту.
    2. Источники питания, у которых выходной ток Iмакс. > 10 А или Uмакс. > 600 В, соединительными проводами - не комплектуются.
  • Комплект поставки GPR-100H05D

    Наименование Количество
    1. Источник питания постоянного тока GPR-100H05D 1
    2. Руководство по эксплуатации 1
