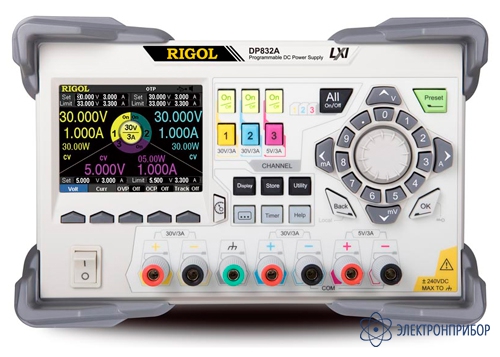

DP832A — программируемый блок питания

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      55491-13

    • Производитель

      RIGOL, Китай

    Особенности программируемого блока питания DP832A

    • 3 независимых регулируемых канала 30 В/3 А, 30 В/3 А, 5 В/3 А, режим трекинг для 2 каналов (2+1 изолированные)
    • Выходное регулируемое напряжение канала: 0~+30 В, 0~+30 В, 0~+5 В (наилучшее разрешение 0.1 мВ)
    • Выходной ток каждого регулируемого канала: 0~3 А (наилучшее разрешение 0.1 мА)
    • Высокая стабильность и малые пульсации (≤ 350 мкВ скз, ≤2 мA скз)
    • Малое влияние нагрузки: ≤ 0.01% ±2 мВ, ≤ 0.01% ±250 мкА
    • Малое влияние сетевого напряжения: ≤ 0.01% ±2 мВ, ≤ 0.01% ±250 мкА
    • Время восстановления: ≤ 50 мкс
    • Режимы работы: стабилизация тока, напряжения
    • Программирование: сигнал произвольной формы или последовательность прямоугольных импульсов, до 2048 шагов настроек, повторение от 1 до 99999, 8 встроенных форм сигнала: синус, импульсный, ступенчатое нарастание, ступенчатый спад, ступенчатое нарастание и спад, экспоненциальное нарастание, экспоненциальный спад
    • Регистратор состояния выхода: длина записи до 99999 с; функция статистического анализа
    • Функция мониторинга состояния выхода с возможностью отключения выхода при заданных оператором условиях
    • Память: внутренняя энергонезависимая: 10 настроек, 10 записей регистратора, 10 программ для сигнала произвольной формы, 10 программ для последовательности прямоугольных импульсов, поддержка внешнего диска
    • Индикация: TFT ЖК-дисплей, 3.5 дюйма, отображение цифровой и графической (форма тока/напряжения в реальном времени) информации о каждом канале: напряжение, ток, мощность
    • Раздельные режимы защиты от перегрузки: по току, по напряжению с малым временем реакции <10 мс

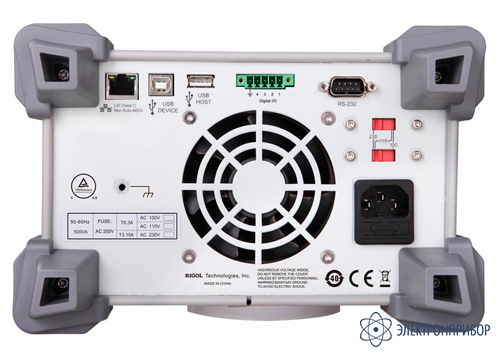

    • Интерфейсы: USB (host и device), RS232, LAN (LXI класс С, поддержка SCPI), цифровой 4-х канальный интерфейс
    • Вентилятор охлаждения, двухуровневая защита от перегрева
    • Габариты: 418x239x157 (мм), вес 9 кг
  • Технические характеристики источника питания DP832A

    Параметр Значение
    Каналы 3
    Выход DC (точность измерения указана для работы при температурах от 0℃ до 40℃) По напряжению/По току CH1: от 0 до 8 В / от 0 до 5 A
    CH2: от 0 до +30 В / от 0 до 2 A
    CH3: от 0 до -30 В / от 0 до 2 A
    OВP/OCP CH1:1 мВ ~ 8.8 В / 0.1 мА ~ 5.5 A
    CH2:1 мВ ~ 33 В / 0.1 мА ~ 2.2 A
    CH3:-1 мВ ~ -33 В / 0.1 мА ~ 2.2 A
    Величина регулировки нагрузки ±(процент результата + погрешность) По напряжению <0.01%+2 мВ
    По току <0.01%+250 мкА
    Величина линейного регулирования ±(процент результата + погрешность) По напряжению <0.01%+2 мВ
    По току <0.01%+250 мкА
    Пульсации и шум (от 20 Гц до 20 МГц) По напряжению в нормальном режиме <350 мкВ среднеквадр./2 мВ pp
    По току в нормальном режиме <2 мА среднеквадр.
    По току в обычном режиме <1.5 мкА среднеквадр.
    Ежегодная погрешность (25℃±5℃) ±(процент результата + погрешность) Программирование По напряжению 0.1%+20 мВ
    По току 0.2%+10 мА
    Считывание По напряжению 0.1%+20 мВ
    По току 0.2%+10 мА
    Разрешение Программирование По напряжению 1 мВ
    По току CH1: 0.3 мА
    CH2/CH3: 0.1 мА
    Считывание По напряжению 0.1 мВ
    По току 0.1 мА
    Отображение По напряжению 1 мВ
    По току 1 мА
    Время обработки команд <100 мс
    Температурный коэффициент на ℃ (процент результата + погрешность) По напряжению 0.01%+2 мВ
    По току 0.02%+3 мА
    Стабильность ±(процент результата + погрешность) По напряжению CH1: 0.03%+1 мВ
    CH2/CH3: 0.02% + 2 мВ
    По току CH1: 0.1%+3 мА
    CH2/CH3: 0.05% + 1 мА
    Скорость контроля программирования напряжения (1% общего диапазона вариации) Нарастание Полная нагрузка CH1: <11 мс
    CH2/CH3: <50 мс
    Без нагрузки CH1: <10 мс
    CH2/CH3: <25 мс
    Спад Полная нагрузка CH1: <13 мс
    CH2/CH3: <30 мс
    Без нагрузки CH1: <200 мс
    CH2/CH3: <400 мс
    Защита от перегрузки Погрешность ±(процент результата + погрешность) 0,5%+0,5 В / 0,5%+0,5 A
    Время активации 1.5 мс (OВP≥3 В)
    <10 мс (OВP<3 В и OCP)
    Интерфейсы USB Device, USB Host, LAN, RS232, Digital IO
    Питание AC Input (от 50 Гц до 60 Гц)
    100 В AC+10%, 115 В AC+10%
    230 В AC+10% (макс. 250 В AC)
    Габариты 239 × 157 × 418 мм
    Вес 9,0 кг
  • Комплект поставки DP832A

    Наименование Количество
    Программируемый блок питания DP832A 1
    Кабель питания 1
    USB-кабель 1
    Запасной предохранитель 1
    Краткое руководство 1
    CD (руководство пользователя и руководство по программированию) 1
