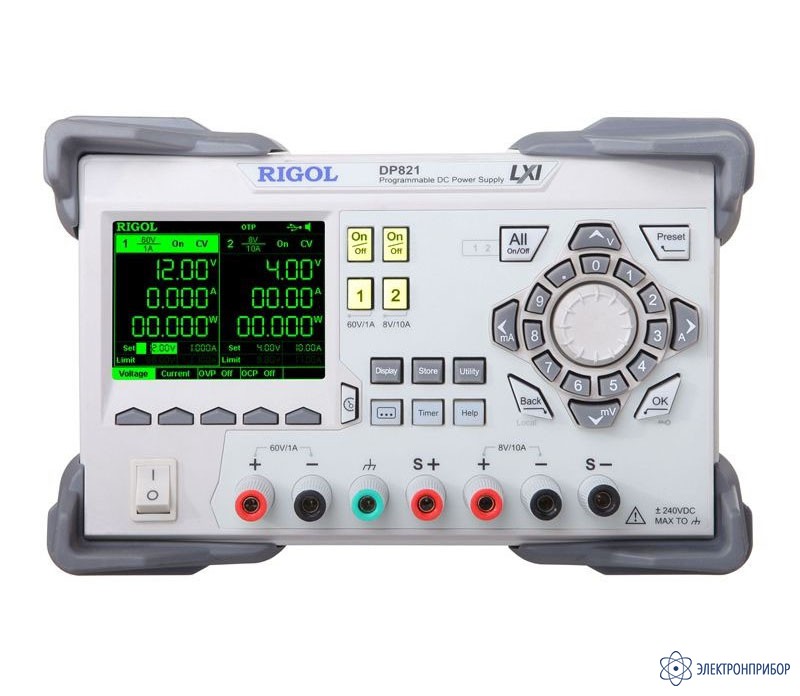

DP821 — источник питания

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      55491-13

    • Производитель

      RIGOL, Китай

    Описание источника питания DP821:

    Программируемый источник питания Rigol DP821 является воплощением великолепных технических характеристик: низкого уровня шумов и пульсаций, высокой точности установки напряжения и тока. Уникальный инновационный графический интерфейс в источнике питания Rigol DP821 предлагает цифровую, аналоговую и графическую формы отображения параметров в реальном времени. Важной особенностью источника питания Rigol DP821 является возможность провести контроль выходных параметров с регистрацией данных для их дальнейшего анализа. Источник питания Rigol DP821 позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.

    Особенности источника питания DP821:

    • Количество каналов - 2;
    • Максимальная мощность - 140 Вт;
    • Новый интуитивно понятный графический интерфейс;
    • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP;
    • Режимы стабилизация тока и напряжения;
    • Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени;
    • Возможность установки задержки на выходе;
    • Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
    • Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с);
    • Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов;
    • Поддержка внешнего диска;
    • Дисплей: монохромный ЖК 3,5" с поддержкой графической формы сигнала.
  • Технические характеристики источника питания DP821:

    Параметр Значение
    Количество каналов 2
    Время установления 50 мкс
    Время отработки команд 100 мс
    Выходное напряжение/ток Канал 1: 0...8 В / 0...10 А
    Канал 2: 0...60 В / 0...1 А
    Нестабильность, вызванная изменением нагрузки
    Напряжение <0,01%+2 мВ
    Ток <0,01%+250 мкА
    Нестабильность, вызванная изменением сетевого напряжения
    Напряжение <0,01%+2 мВ
    Ток <0,01%+250 мкА
    Пульсации+шум (20 Гц...20 МГц)
    Напряжение <350 мкВскз/2 мВпик-пик
    Ток <2 мАскз
    Ежегодная погрешность (25° ±5°C )
    Программирование Напряжение 0,1% + 25 мВ (канал 1)
    0,05% + 10 мВ (канал 2)
    Ток 0,2% + 10 мА
    Считывание Напряжение 0,1% + 25 мВ (канал 1)
     0,05% + 5 мВ (канал 2)
    Ток 0,15% + 10 мА
    Разрешение
    Программирование Напряжение Канал 1 и 2: 10 мВ (1 мВ - опция)
    Ток Канал 1: 1 мА (0,1 мА - опция)
    Канал 2: 10 мА (1 мА - опция)
    Считывание Напряжение Канал 1 и 2: 10 мВ (1 мВ - опция)
    Ток Канал 1: 1 мА (0,1 мА - опция)
    Канал 2: 10 мА (1 мА - опция)
    Отображение Напряжение Канал 1 и 2: 10 мВ (1 мВ - опция)
    Ток Канал 1: 1 мА (0,1 мА - опция)
    Канал 2: 10 мА (1 мА - опция)
    Температурный коэффициент на °C
    Напряжение 0,01 %+3 мВ
    Ток 0,02%+ 3 мA
    Стабильность (8 часов)
    Напряжение 0,02%+1 мВ
    Ток 0,1%+1 мА
    Защита по напряжению OVP/ по току OCP
    Диапазон Канал 1: 10 мВ...8,8 В / 10 мА...10,5 A
    Канал 2: 10 мВ...66 В / 10 мА...1,1 A
    Точность 0,5%+0,5 В / 0,5%+0,5 A
    Общие характеристики

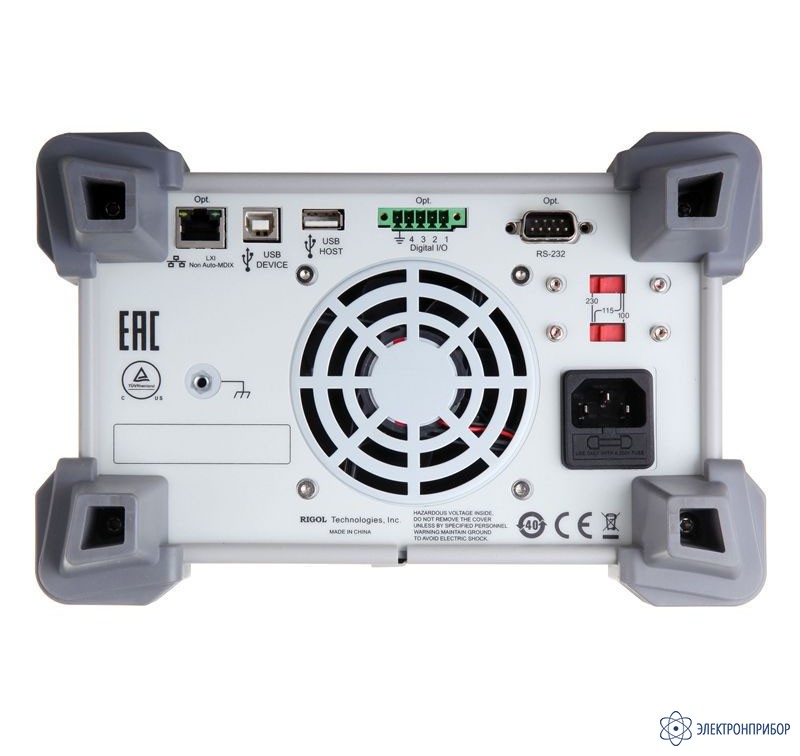

    Интерфейсы USB Device, USB Host
    Опция: GPIB, LAN, RS-232, цифровой порт Digital I/O
    Габаритные размеры 239 мм(W) x 157 мм(H) x 418 мм(D)
    Вес 10 кг
    Питание Переменный ток (50 Гц...60 Гц)
    100 В±10%, 115 В±10%
    220 В±10%, 230 В±10% (макс 250 ВAC)
  • Комплект поставки DP821

    Наименование Количество
    1 Источник питания DP821 1
    2 Кабель питания 1
    3 Кабель USB 1
    4 Предохранитель 1
    5 CD диск 1
    6 Краткое руководство по эксплуатации 1
