Источники питания

DP811 — источник питания

Код товара: 39783
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      55491-13 до 11.11.2018

    • Производитель

      RIGOL, Китай

    • Артикул

      А167387

    Описание источника питания DP811:

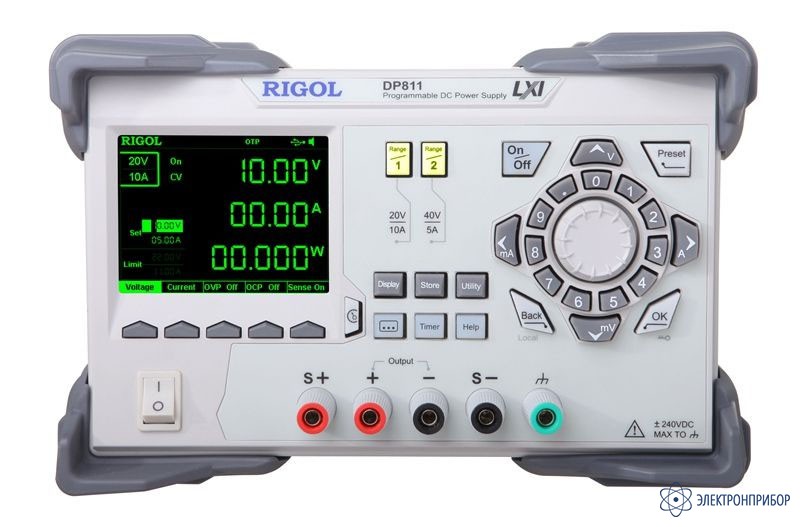

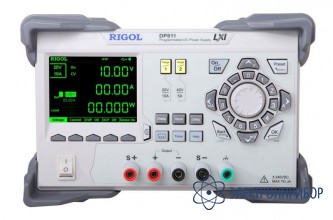

    Программируемый источник питания Rigol DP811 является воплощением великолепных технических характеристик: низкого уровня шумов и пульсаций, высокой точности установки напряжения и тока. Уникальный инновационный графический интерфейс в источнике питания Rigol DP811 предлагает цифровую, аналоговую и графическую формы отображения параметров в реальном времени. Важной особенностью источника питания Rigol DP811 является возможность провести контроль выходных параметров с регистрацией данных для их дальнейшего анализа. Источник питания Rigol DP811 позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.

    Особенности источника питания DP811:

    • Количество каналов - 2;
    • Количество диапазонов - 2;
    • Максимальная мощность - 200 Вт;
    • Новый интуитивно понятный графический интерфейс;
    • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP;
    • Режимы стабилизация тока и напряжения;
    • Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени;
    • Возможность установки задержки на выходе;
    • Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
    • Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 с);
    • Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов;
    • Поддержка внешнего диска;
    • Дисплей: монохромный ЖК 3,5" с поддержкой графической формы сигнала.
  • Технические характеристики источника питания DP811:

    Параметр Значение
    Количество каналов 1
    Количество диапазонов 2
    Выходное напряжение/ток Диапазон 1: 0...20 В / 0...10 А
    Диапазон 2: 0...40 В / 0...5 А
    Время установления 50 мкс
    Время отработки команд 118 мс
    Нестабильность, вызванная изменением нагрузки
    Напряжение <0,01%+2 мВ
    Ток <0,01%+250 мкА
    Нестабильность, вызванная изменением сетевого напряжения
    Напряжение <0,01%+2 мВ
    Ток <0,01%+250 мкА
    Пульсации+шум (20 Гц...20 МГц)
    Напряжение <350 мкВскз/2 мВпик-пик
    Ток <2 мАскз
    Ежегодная погрешность (25° ±5°C )
    Программирование Напряжение 0,05% + 10 мВ
    Ток 0,1% + 10 мА
    Считывание Напряжение 0,05% + 10 мВ
    Ток 0,1% + 10 мА
    Разрешение
    Программирование Напряжение 10 мВ(1 мВ - опция)
    Ток 10 мА (0,5 мА - опция)
    Считывание Напряжение 1 мВ (0,1 мВ - опция)
    Ток 1 мА (0,1 мА - опция)
    Отображение Напряжение 10 мВ (1 мВ - опция)
    Ток 10 мА (1 мА - опция)
    Температурный коэффициент на °C
    Напряжение 0,01 %+3 мВ
    Ток 0,02%+ 3 мA
    Стабильность (8 часов)
    Напряжение 0,02%+1 мВ
    Ток 0,1%+1 мА
    Защита по напряжению OVP/ по току OCP
    Диапазон Диапазон 1: 10 мВ...22 В / 10 мА...11 A
    Диапазон 2:  10 мВ...44 В / 10 мА...5,5 A
    Точность 0,5%+0,5 В / 0,5%+0,5 A
    Общие характеристики

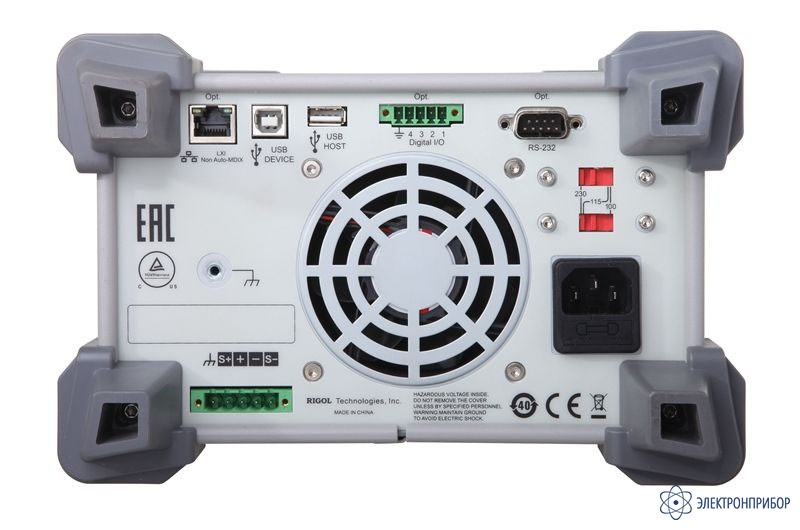

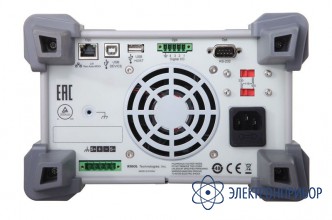

    Интерфейсы USB Device, USB Host
    Опция: GPIB, LAN, RS-232, цифровой порт Digital I/O
    Габаритные размеры 239 мм(W) x 157 мм(H) x 418 мм(D)
    Вес 10,3 кг
    Питание Переменный ток (50 Гц...60 Гц)
    100 В±10%, 115 В±10%
    220 В±10%, 230 В±10% (макс 250 ВAC)
  • Комплект поставки DP811

    Наименование Количество
    1 Источник питания DP811 1
    2 Кабель питания 1
    3 Кабель USB 1
    4 Предохранитель 1
    5 CD диск 1
    6 Краткое руководство по эксплуатации 1
