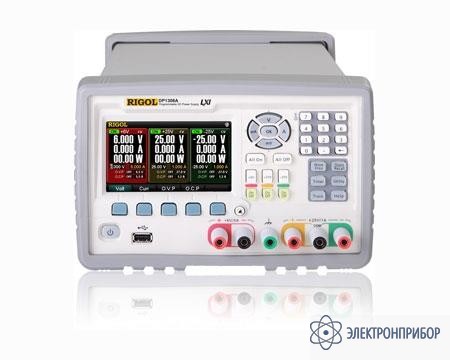

DP1308A — цифровой источник питания

Сохранить в PDF Распечатать
  • Особенности цифрового источника питания DP1308A:

    • Прецизионная точность установки тока и напряжения
    • Низкий уровень пульсаций и шумов (менее 350 мкВскз)
    • Быстрое время установления (менее 50 мкс)
    • Программирование выходных параметров с передней панели и от ПК
    • Индикаторы режимов стабилизации тока и напряжения
    • Одновременное управление двумя каналами в трекинг-режиме
    • Удаленное WEB управление по LAN с поддержкой LXI стандарта
    • Работа в биполярном режиме
    • Защита по току и напряжению и двухуровневая защита по температуре
    • Большой графический TFT дисплей (11 см) с высоким разрешением (480х282), 16 М цветов с отображением нескольких параметров
    • Предоставление информации на дисплее в графическом виде
    • Возможность сохранения настроек на USB-носитель
    • Интерфейсы: USB-device, USB-host, RS-232, GPIB, LAN (LXI-C)

    Преимущества цифрового источника питания DP1308A:

    Трехканальный программируемый блок питания Rigol DP1308 A мощностью в 80 Вт – источник постоянного тока до 5 А и напряжения до 25 В. Отличается высокой точностью установки напряжения и тока, низким уровнем пульсаций и шума на выходе. Каналы ±25 В и +6 В полностью изолированы.

    Функциональные возможности цифрового источника питания DP1308A:

    • Прецизионная точность установки тока и напряжения
    • Низкий уровень пульсаций и шумов (менее 350 мкВскз)
    • Быстрое время установления (менее 50 мкс)
    • Программирование выходных параметров с передней панели и от ПК
    • Индикаторы режимов стабилизации тока и напряжения
    • Одновременное управление двумя каналами в трекинг-режиме
    • Удаленное WEB управление по LAN с поддержкой LXI стандарта
    • Работа в биполярном режиме
    • Защита по току и напряжению и двухуровневая защита по температуре
    • Большой графический TFT дисплей (11 см) с высоким разрешением (480х282), 16 М цветов с отображением нескольких параметров
    • Предоставление информации на дисплее в графическом виде
    • Возможность сохранения настроек на USB-носитель
    • Интерфейсы: USB-device, USB-host, RS-232, GPIB, LAN (LXI-C)
  • Технические характеристики цифрового источника питания DP1308A:

    Общие данные
    Каналы +6 В +25 В -25 В
    На выходе Напряжение 0∼+6 В 0∼+25 В 0∼-25 В
    Ток 0∼5 A 0∼1 A 0∼1 A
    Защита от перегрузки по напряжению 0,1 В∼6.5 В 0,1 В∼27 В -0,1 В∼-27 В
    Защита от перегрузки по току 0,1 A~5,5 A 0,1 A∼1,2 A 0,1 A∼1,2 A
    Регулировка нагрузки По напряжению < 0,01% + 2 мВ
    По току <0,01%+250 мкA
    Нестабильность По напряжению < 0,01% + 2 мВ
    По току <0,01%+250 мкA
    Пульсации и шум По напряжению в нормальном режиме < 350 мкВ rms / 2 мВпп
    По току в нормальном режиме < 2 мA rms < 350 мкArms
    По току в общем режиме <1,5 мкArms
    Погрешность установки По напряжению 0,1%+5 мВ 0,05% + 20 мВ
    По току 0,2% + 10 мA 0,15%+4 мA
    Погрешность считывания По напряжению 0,1% + 5 мВ 0,05%+10 мВ
    По току 0,2%+10 мA 0,15%+4 мA
    Разрешение установки параметров Программирование 0,5 мВ / 0,5 мA 1,5 мВ / 0,1 мA
    Считывание 0,5 мВ / 0,5 мA 1,5 мВ / 0,1 мA
    Измерение 1 мВ / 1 мA 10 мВ / 1 мA
    Отклик на изменение нагрузки < 50 мкс
    Время обработки команд < 50 мс
    Температурный коэффициент Напряжение 0,01% + 2 мВ 0,01% + 3 мВ
    Ток 0,02% + 3 мA 0,01%+0,5 мA
    Стабильность По напряжению 0,03% + 1 мВ 0,02%+2 мВ
    По току 0,1% + 3 мA 0,05%+1 мA
    Защита от перегрузки Погрешность 0,5% + 0,5 В / 0,5% + 0,5 A
    Время активации 1,5 мс (защита от перегрузки по напряжению ≤3 В); < 10 мс (защита от перегрузки по напряжению < 3 В) < 10 мс (защита от перегрузки по току)
    Габариты 235 × 155 × 384мм
    Вес 11 кг
  • Комплект поставки DP1308A

    Наименование Количество
    Цифровой источник питания DP1308A 1
    USB-кабель 1
    Кабель питания 1
    Запасной предохранитель 250В/T3A 2
    Запасной предохранитель 250В/T2A 2
    CD-диск с ПО и инструкцией 1
    Краткое руководство 1
