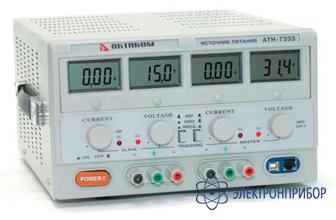

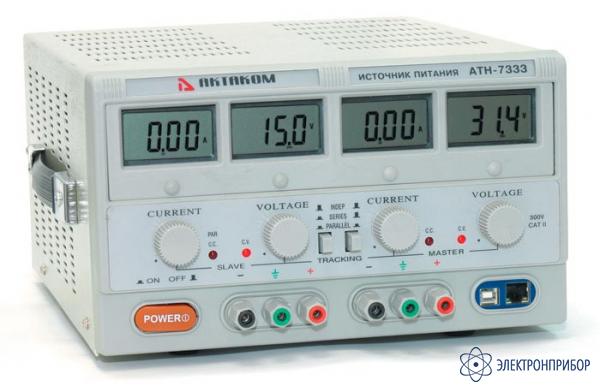

АТН-7333 — источник питания с дистанционным управлением

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Госреестр РФ

      42466-09

    • Производитель

      АКТАКОМ

    Назначение источника питания АТН-7333:

    Управляемые аналоговые источники питания предназначены для проведения измерений с динамично меняющимися режимами питающего напряжения в составе управляемого с ПК измерительного комплекса, незаменимы при исследовании реакции радиоэлектронной аппаратуры на изменения напряжения. Удобное ПО позволяет осуществлять удаленное управление источником посредством интерфейса USB и LAN. Программная оболочка позволяет создавать сигналы произвольной формы и подавать их на выход источника. При желании пользователь может выбрать сигнал из обширного списка стандартных (синус, пила, меандр, экспонента и т.д.).

    Особенности источника питания АТН-7333:

    • Линейная схема стабилизации
    • Четыре 3-х разрядных цифровых дисплея тока и напряжения (по 2 на каждый канал)
    • Индикаторы CC и CV
    • Плавная регулировка тока и напряжения
    • Установка ограничения по току
    • Защита от короткого замыкания
    • Возможность работы в автономном режиме с управлением с передней панели прибора
    • Управление через USB или LAN-интерфейс от ПК
    • Точность установки 0,01 А и 0,1 В в автономном режиме
    • Возможность включения/выключения режима повышенной точности индикации: 0,001 А и 0,01 В
    • Возможность последовательного и параллельного подключения каналов в автономном режиме
    • Автотрекинг в автономном режиме
    • Установка закона изменения выходного напряжения (функциональное управление с ПК)
    • Произвольное управление с ПК (управление в реальном времени)
    • Установка фиксированных значений с ПК
    • Загрузка/сохранение файлов установок и законов изменения выходного напряжения
    • Возможность настройки времени мониторинга и управления при управленнии с ПК.
  • Технические характеристики источника питания АТН-7333:

    • Количество каналов: 2
    • Выходные параметры каждого канала: 0... 30 В / 0... 3 А
    • Погрешность установки выходного напряжения : ±(1% Uвых+ 2 емр)
    • Погрешность установки выходного тока : ±(2% Iвых+ 2 емр)
    • Пульсации выходного напряжения в режиме стабилизации напряжения, типичное: ±1 мВ эфф. значения
    • Пульсации выходного тока в режиме стабилизации тока, типичное: ±2 мА эфф. значения
    • Дискретность установки в автономном режиме: по напряжению - 0,1 В, по току - 0,01 А.

    Общие характеристики источника питания АТН-7333:

    • Интерфейс: USB 1.1 и LAN
    • Питание: 220 В ±10%, 50 Гц
    • Масса: 9 кг
    • Габариты: 385x268x164 мм.

    Требования к ПК:

    • Наличие USB 1.1
    • Установленная операционная система Windows 9x, Me, NT4, 2000, XP, Vista
    • Видеосистема VGA (640x480, 256 цветов)

    Программное обеспечение AKTAKOM Power Manager:

    Программное обеспечение AKTAKOM Power Manager предлагает широкие возможности по дистанционному заданию выходных параметров управляемых источников питания АТН. При помощи AKTAKOM Power Manager, можно управлять выходным напряжением и током стабилизации, как в произвольном (ручном), так и в функциональном режиме. Заметим, что программное обеспечение AKTAKOM Power Manager позволяет работать, как с источниками питания, оборудованными контрольными АЦП, так и с источниками питания без АЦП. При этом, на источниках питания в которых есть АЦП, значения измеряются аппаратно, именно, на выходе прибора, а для источников питания без АЦП, параметры определяются по заданному значению. Причем, цвет индикаторов для приборов с АЦП и без АЦП, в главном окне измерений - разный!!! Для источников питания с АЦП - зеленый, без АЦП - красный.

    Если режим произвольного или ручного управления - прост и понятен: пользователь меняет выходные параметры, изменяя положение ползунков, справа от управляемого параметра, то режим функционального управления позволяет реализовать гораздо больше возможностей и является фактически режимом автоматического управления источником питания.

    Режим функционального управления в AKTAKOM Power Manager позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по заранее заданному закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.

    Также, графический редактор, позволяет проводить над задаваемой формой такие операции, как: инвертирование, изменение масштаба, добавление случайного шума и сглаживание. Заметим, для более точного задания формы дискретность можно регулировать от 8 до 130000 точек!!! Кроме, того, для дальнейшего документирования, данную форму можно сохранить в графической форме.

    Другим удобным способом задания формы в AKTAKOM Power Manager - является табличный редактор.

    Пользователь легко может задать закон изменения параметров, как с помощью встроенного табличного редактора, так и загрузить в него таблицу в формате .csv подготовленную внешним приложением. Более того, во встроенном табличном редакторе можно редактировать файлы табличных функций, используемых функцией filetab в графическом редакторе или в калькуляторе формул.

    Законы изменения выходных параметров в AKTAKOM Power Manager можно посмотреть в окне датаграммы.

    Причем, особо хотелось бы отметить, что для источников питания со встроенным АЦП отображаются не только задаваемые выходные параметры, но и реально измеренные выходные параметры!!!

    Кроме, произвольных и функциональных режимов в AKTAKOM Power Manager имеется возможность задавать фиксированные значения выходного напряжения. По умолчанию, в окне измерений их два: 3,3В и 5В. Но пользователь может добавить в данный список любое другое фиксированное значение.

    При работе с многоканальными источниками питания в главном окне AKTAKOM Power Manager предусмотрена возможность коммутации каналов.

    Кроме вышеуказанных, предоставляет пользователям много дополнительных возможностей увеличивающих функциональность и удобство пользования управляемыми источниками питания, среди них:

    • возможность настройки времени мониторинга и управления - установка времени для цикла управления и опроса состояния прибора. С определенной периодичностью, программа будет посылать команды на источник питания и опрашивать его
    • возможность включения/выключения режима повышенной точности индикации - это возможность доступна только для источников питания с АЦП.
    • режим тревоги по условию - при установке этой функции отслеживается, чтобы текущее значение напряжение не выходило за указанные пределы. В случае такого выхода включится сигнализация
    • озвучивания событий - разрешение использования звукового сообщения программы
    • всплывающие подсказки
    • запоминание положения рабочих панелей при выходе из программы
    • прозрачные панели
    • и многие другие возможности.
  • Комплект поставки АТН-7333

    Наименование Количество
    Прибор 1
    Кабель питания 1
    USB кабель для соединения прибора с ПК 1
    Программное обеспечение (компакт-диск) 1
    Руководство по эксплуатации (компакт-диск) 1
