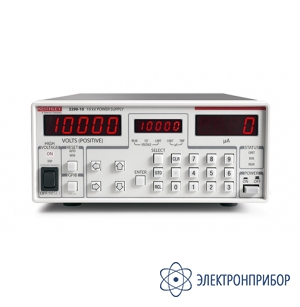

2290-10 — высоковольтный источник питания

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Keithley, США

    Назначение высоковольтного источника питания 2290-10

    Источник питания 2290-10 предназначен для тестирования электронных устройств, проверки тестируемых устройств на удовлетворение требованиям электробезопасности, тестирование устройств на «выход из строя», тестирование изоляции на пробой и токов утечки, в прецизионных измерениях характеристик материалов и параметров приборов с высоким сопротивлением, а также в измерениях тока и напряжения.

  • Технические характеристики высоковольтного источника питания 2290-10

    Параметр Значение
    Дисплей 3 цифровых дисплея: 2 - 5-ти разрядных и 1- 4-х разрядный
    Выходное напряжение и ток при использовании фильтров в режиме ограничения по напряжению +100...+10000 В
    Максимальный выходной ток 1 мА
    Погрешность по напряжению установки ±0,06%полной шкалы
    Погрешность по напряжению дисплея ±1 В типичное, ±2 В макс.
    Разрешение установки/отображения по напряжению 1 В
    Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 100% - 0,04% (типичное)
    Нестабильность выходного напряжения при изменении напряжения сети ±10% - 0,001%
    Пульсации по напряжению (среднеквадратичное значение) 0,01% от шкалы
    Погрешность по току установки ±0,5% полной шкалы
    Погрешность по току дисплея ±1 мкА типичное, ±2 мкА макс.
    Разрешение по току 1 мкА
    Режим мониторинга (аналоговый выход)
    Диапазон напряжений от 0 до +10 В
    Максимальный ток до 10 мА
    Погрешность ±0,2% от диапазона
    Выходной импеданс 100 Ом
    Режим внешнего управления (аналоговый вход)
    Диапазон напряжений от 0 до +10 В
    Погрешность ±0,2% от диапазона
    Входной импеданс 1 МОм
    Интерфейс GPIB (IEEE-488)
    Питание 100...120, 220...240 В ±10%
    Размеры 89х206х406 мм
    Масса 3,7 кг
  • Комплект поставки 2290-10

    Наименование Количество
    Высоковольтный источник питания 2290-10 1
    Кабель питания 1
    CD диск с руководством по эксплуатации и драйвером 1

    Доплнительная комплектация

    Наименование Цена
    Адаптер 2290-10-SHVBH По запросу
    Кабель 3 м 2290-10-MHV По запросу
    Кабель 3 м 2290-10-SHV По запросу
    Модуль защиты 10 кВ 2290-PM-200 По запросу
