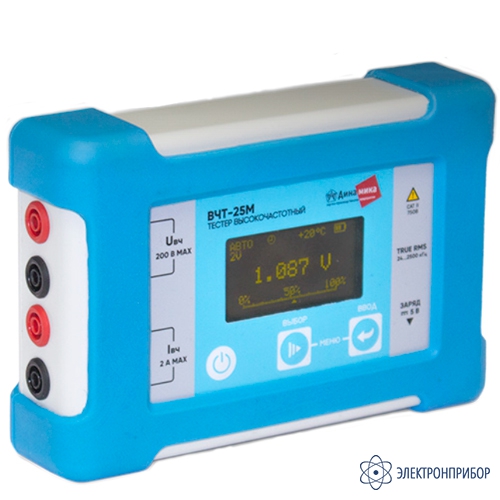

ВЧТ-25М — высокочастотный тестер

Сохранить в PDF Распечатать
  • Назначение высокочастотного тестера ВЧТ-25М:

    Высокочастотный тестер ВЧТ-25М предназначен для измерений ВЧ токов и ВЧ напряжений. Он может работать как отдельно, так и совместно с магазином резисторов и конденсаторов. Прибор позволяет одновременно измерять напряжение и ток, а также частоту, полное сопротивление и полную мощность. ВЧ-тестер питается от одного Li-Ion (литий-ионного) аккумулятора. По своим точностным параметрам ВЧ-тестер сравним с вольтметром ВЗ-57.

    ВЧ-тестер необходим для измерений параметров аппаратуры присоединения в условиях открытых распределительных устройств. Для этого он снабжен автономным питанием и ярким индикатором. ВЧТ-25М содержит три измерительных прибора- амперметр, вольтметр и частотомер, которые работают с регламентируемой точностью для синусоидальных сигналов в частотном диапазоне от 24 кГц до 2500 кГц.

    Отличительные особенности:

    • класс точности 2,0/0,3 в полосе частот от 24 до 2500 кГц при внутреннем сопротивлении источника сигнала < 100 кОм;
    • крупные 6 мм цифры индикатора;
    • защитный термопрерыватель токовых входов;
    • подавление помех с частотой 50 Гц на 3 порядка;
    • индикация разряда аккумулятора;
    • отображение сигнала в дБн, дБм, В;
    • функция измерения температуры окружающего воздуха.
  • Технические характеристики высокочастотного тестера ВЧТ-25М:

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    Рабочий диапазон частот, кГц 24 - 2500
    Пределы измерения напряжения, В 0,2; 2; 20; 200
    Пределы измерения уровня напряжения, дБм (750м) минус 3; 17; 37; 57
    Предел измерения силы тока, А 0,02; 0,2; 2
    Время непрерывной работы, ч, не менее 24
    ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
    Питание устройства:
    - количество элементов
    - тип элемента
    - напряжение, В

    1
    Li - ion
    3,7
    Масса устройства, кг, не более 0,5
    Габаритные размеры устройства, мм, не более 110 x 195 x 45
    РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
    Диапазон рабочих температур, °С от 0 до 45
    Температура нормальных условий, °С 20 ± 5
    Диапазон температур хранения, °С от - 35 до + 55
    Относительная влажность воздуха при 25 °С, %, не более 80
    Группа условий эксплуатации по ГОСТ 17516.1-90 М23
  • Комплект поставки ВЧТ-25М

    Наименование Количество
    1. Высокочастотный тестер ВЧТ-25М 1
