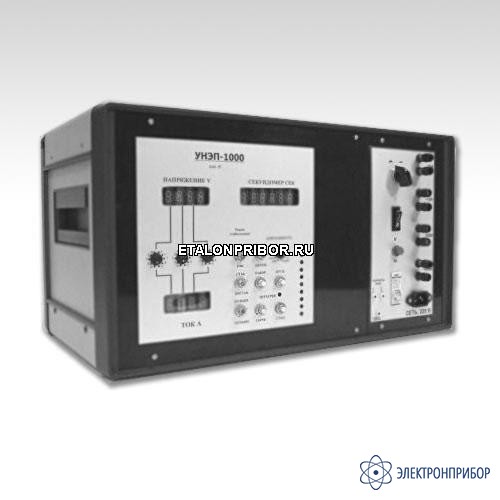

УНЭП-1000 — устройство для испытания защит электрооборудования подстанций 6-10 кВ

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение устройства для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-1000:

    Устройство для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-1000 предназначено для наладки простых защит подстанций 6-10 кВ, а также может быть использовано для испытания расцепителей автоматических выключателей переменного тока.

    Устройство УНЭП-1000 обеспечивает:

    • напряжение переменного тока в диапазоне 0-450 В, регулируемое дискретно с шагом 1 В, при токе нагрузки 10 А;
    • напряжение постоянного тока в диапазоне 0-250 В, регулируемое дискретно с шагом 1 В, при токе до10 А;
    • испытательный переменный ток синусоидальной формы, регулируемый в диапазонах: 0,5-5 А 5-50 А 50-300 А — длительно 5-10 А; 50-100 А; 300-1000 А — до индикации перегрева;
    • испытательный ток, регулируемый в диапазоне 0,2-10 А;
    • отображение на цифровых индикаторах результатов измерения напряжения 0-500 В и тока 0-1000 А, а также результатов измерения времени от 0,01 сек до 99 мин 59,99 сек;

    Встроенные в устройство УНЭП-1000 цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 100 мин. Кроме того, в УНЭП-1000 встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора ( t сраб. = 80°С).
    Масса устройства 30 кг.

    С помощью УНЭП-1000 можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

    • снятие характеристик намагничивания трансформаторов тока;
    • настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
    • настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
    • стабилизацию выходных значений тока и напряжения;
    • проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 1000А).
  • Технические характеристики устройства для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-1000:

    Параметр Значение

    Максимальный ток, потребляемый из сети

    не более 45 A
    Приведенная погрешность измерения испытательного тока и напряжения 5%

    Напряжение питающей сети

    220 (+10%, -15%) В
    Частота питающей сети 50 Гц
    Масса:
    • УНЭП, не более
    • соединительные провода

    30 Кг
    4 Кг
    Габаритные размеры УНЭП, мм (ШхВхГ) 510х300х300
    Устройство сохраняет технические характеристики 5 лет
    Рабочие условия эксплуатации устройства:
    • Температура окружающей среды, °С
    • Относительная влажность, (при +25 °С)
    • Отсутствие в среде взрывоопасных газов, пыли и их смесей

    -10…+30
    не более 80%

    да
