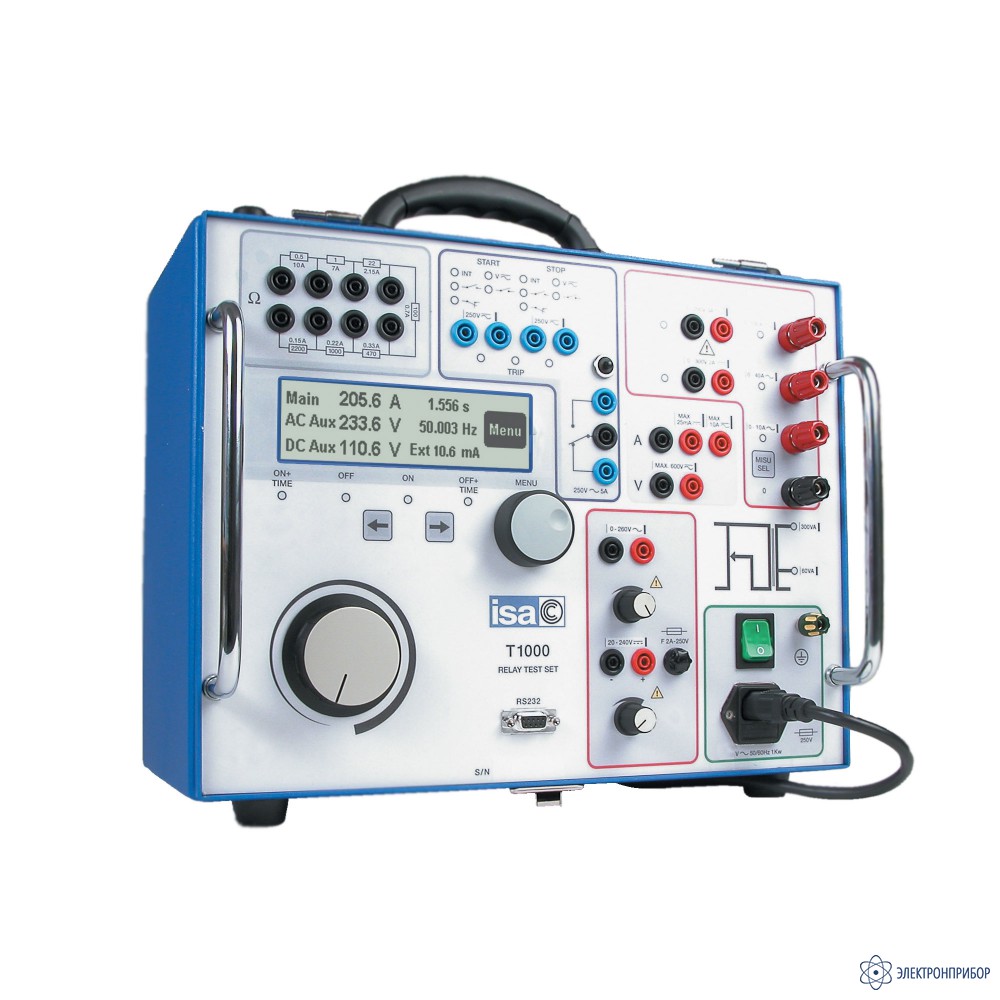

T-1000 PLUS — испытательный комплекс для проверки реле
Код товара: 38826-
-
Гарантия
12 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
56375-14 до 04.12.2024
-
Производитель
Описание испытательного комплекса для проверки реле T-1000 PLUS:
Испытательная система Т1000 PLUS предназначена для проверки следующих типов релейных защит:
- Дистанционная защита (три системы);
- Контроль синхронизма;
- Защита от перегрузки (тепловая модель);
- Защита от минимального/максимального напряжения;
- Реле направления мощности;
- Защита от минимального тока;
- Максимальная токовая защита (МТЗ) обратной последовательности;
- Защита максимального напряжения обратной последовательности;
- IMT3 с независимой выдержкой времени;
- МТЗ с обратнозависимой выдержкой времени;
- Коэффициент мощности;
- Контроль исправности цепей переменного напряжения;
- Направленная МТЗ;
- Направленная МТЗ от замыканий на землю;
- Устройства АПВ;
- Защита от повышения/понижения частоты;
- Защита по производной от частоты;
- Блокировка многократного включения электродвигателя;
- Дифференциальная защита (TD 1000);
- Реле направления напряжения;
- Реле отключения.
Испытательная система Т/1000 PLUS включает в себя три независимых генератора:
- Основной генератор переменного тока, переменного и постоянного напряжения;
- Вспомогательный генератор переменного напряжения с возможностью регулировки фазового угла;
- Вспомогательный генератор постоянного напряжения для питания тестируемой защиты.
Возможна регулировка всех выходных величин и одновременный их контроль, осуществляемый при помощи большого графического ЖК-дисплея. Установка Т 1000 PLUS может функционировать без подключения к ПК.Используя многофункциональную кнопку и ЖК-дисплей, можно войти в режим МЕНЮ, задающий множество функций, благодаря которым установка Т1000 PLUS становится мощным проверочным устройством, с возможностью проведения ручной и полуавтоматической проверки, а также с возможностью передачи результатов испытаний в ПК посредством интерфейса RS232 или USB. Полученные результаты можно записать, отобразить и проанализировать при помощи мощного программного обеспечения TDMS, функционирующего под управлением всех версий WINDOWS, начиная с WINDOWS 98.
В приборе TD 1000 присутствуетдва источника тока для проверки характеристики дифференциальной защиты в дополнение к токам срабатывания. Также возможна регулировка выходной частоты второго источника для проверки тормозной характеристики на второй гармонике. Также в данной модели увеличена мощность вспомогательного источника напряжения/тока до 50 ВА.
TD 1000 Plus 15 Гц идентичен TD 1000 Plus, единственным отличием является возможность генерации выходных величин с частотой от 15 Гц, что позволяет тестировать ЖД защиты и генераторные защиты. В модели TD 1000 Plus 15 Гц отсутствует вспомогательный источник постоянного напряжения.
-
-
Технические характеристики испытательного комплекса для проверки реле T-1000 PLUS:
Модели Основные выходы Дополнительные выходы I AC Макс А V AC Макс B V DC Макс B V AC Макс В I AC Макс В I/V AC
Мощность @ 15 Гц ВАV DC Макс В Т-1000 Plus 250 250 300 250 - 10 240 Т-1000-Е Plus 250 500 300 500 - 10 240 TD-1000 Plus 250 250 300 250 20 10 240 TD-1000 Plus 15 Hz 250 250 300 250 20 25 - Параметр Значение Фазовый угол 0-359° Изменение частоты 15-550 Гц Измеряемые параметры I(A), U(V), t ,Z (Ω and °), Z (Ω), R and X (Ω and Ω), P (W), S (VA), Q (VAR) Питание 230 В ±15% 50 – 60 Гц Масса, габариты 19 кг (без кейса) , 380 (в) x 300 (д) x 240 (ш) мм. Провода 2 х 0,25 м/ 2,5 мм, 2 х 0,5м/ 2,5 мм, 8 х 2,0 м/ 2,5 мм, 2 х 3,0 м/ 10 мм 2222 Рабочий диапазон температур от 0 до +50 С Температура хранения от -40 до +70 С Гарантия 2 года -
Комплект поставки T-1000 PLUS
№ Наименование Количество 1 Тестер релейных защит 1 2 Набор стандартных испытательных кабелей 1 3 Кабель питания 1 4 Кабель USB 1 5 Запасные плавкие предохранители (№ 5), T5A 1 6 Программное обеспечение TDMS 1 7 Руководство по эксплуатации 1 8 Гарантийный талон 1 -
