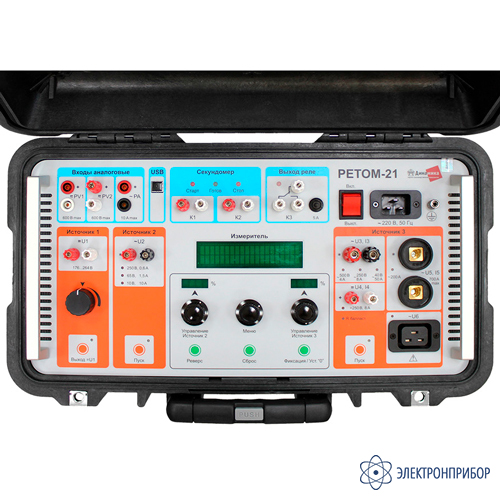

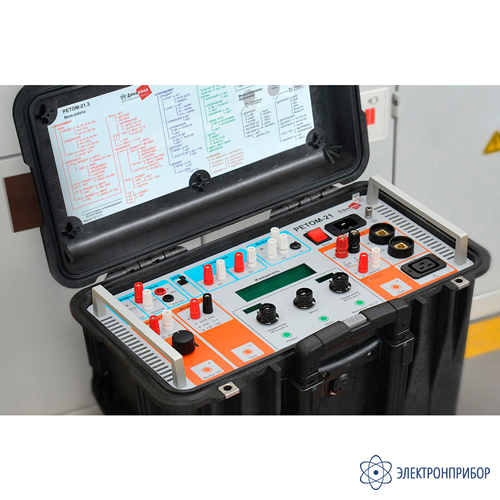

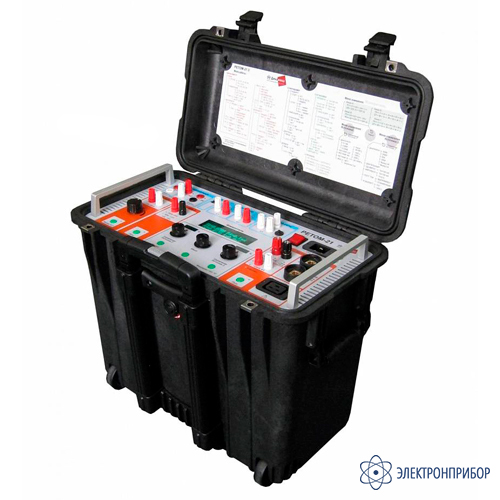

РЕТОМ-21 — устройство испытательное

Сохранить в PDF Распечатать
  • Основные преимущества Ретом-21:

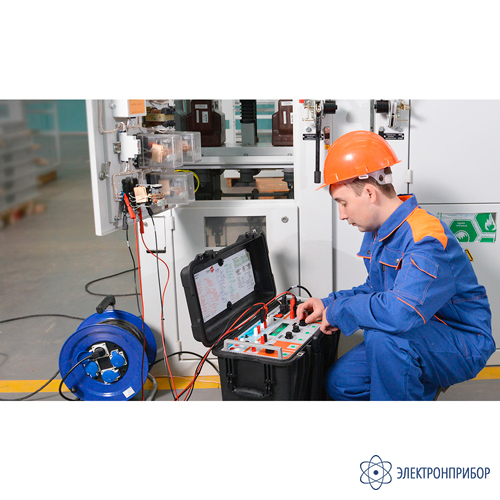

    Испытательный прибор РЕТОМ-21 является базовым прибором испытательного комплекса для проверки первичного и вторичного электрооборудования. По сравнению со своим предшественником РЕТОМ-11М он обладает целым рядом существенных преимуществ:

    • увеличен максимальный выдаваемый ток до 800 А;
    • увеличено максимально выдаваемое напряжение до 500 В;
    • увеличены длительная и максимальная выдаваемая мощность до 2500 и 4500 ВА соответственно;
    • появилась возможность регулировки тока, частот, фазы (угла);
    • мультиметр позволяет измерять ток, частоту, фазу;
    • появился источник оперативного питания;
    • появилась возможность полноценной проверки трансформаторов тока и т.д.

    Благодаря этим преимуществам использование РЕТОМ-21 в качестве базового блока испытательного комплекса позволило расширить номенклатуру проверяемого оборудования.

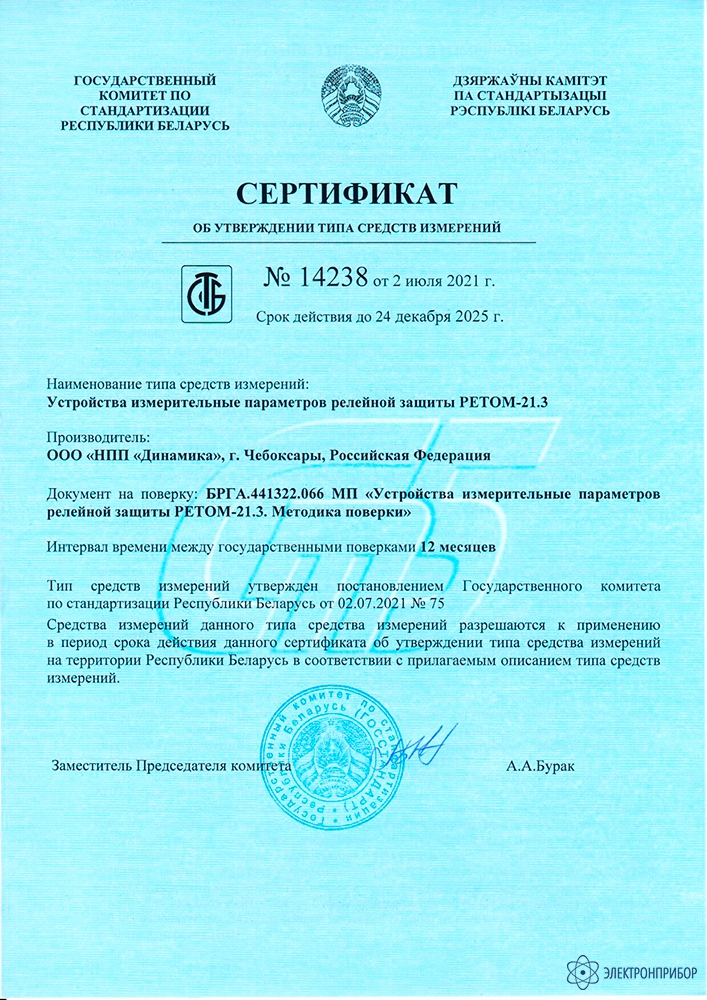

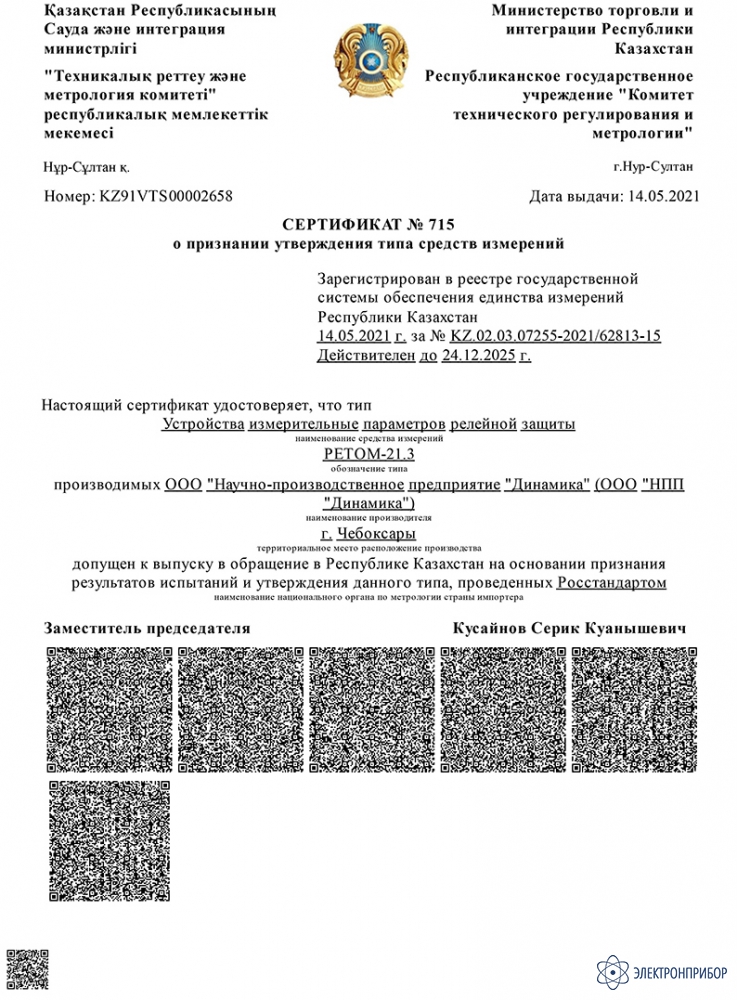

    РЕТОМ-21 является сертифицированным средством измерения.

  • Технические характеристики Ретом-21:

    Источник 1. ВЫХОД «=U1». Регулируемое напряжение постоянного тока
    Параметр Значение
    Диапазон регулирования напряжения, В 176 – 264
    Номинальная выходная мощность, Вт, не более 220
    Размах пульсаций напряжения при Uвых = 220 В и номинальной
    выходной мощности, %, не более
    1
    Задержка включения выхода, с, не более 2
    Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения +
    Источник 2. ВЫХОД «~U2». Регулируемое напряжение переменного тока
    Параметр Значение
    Диапазон работы, выбирается в меню 10 65 250
    Диапазоны регулирования выходного напряжения, В 0 – 10 0 – 65 0 – 250
    Сила выходного тока, А, не более 10 1,5 0,6
    Дискретность установки выходного напряжения, В, не более 0,01 0,08 0,3
    Выходная мощность, В·А, не более 100* 100* 150*
    Коэффициент нелинейных искажений, %, не более 1,0
    Диапазоны воспроизводимых частот, Гц 10 – 45 св. 45 – 55 св. 55 – 1000
    Дискретность изменения частоты, Гц, не более 0,5 0,001 0,5
    Диапазон изменения фазы, град. 0 – 359,9
    Дискретность изменения фазы, град., не более 0,5
    Пределы допускаемой абсолютной погрешности
    воспроизведения частоты в интервале от 45 до 55 Гц, Гц
    ±0,001
    Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения +
    Источник3. ВЫХОДЫ«~U3», «=U4», «~U5», «~U6».
    Параметр Значение
    Защита выходной цепи автотрансформатора и входной цепи
    трансформатора источника – термопрерыватель:
    - номинальный ток, А
    8
    Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение
    Параметр Значение
    Положение переключателя "~ 500 В,
    4 А"
    "~ 250 В,
    8 А"
    "~ 50 А,
    40 В"
    Диапазоны регулирования тока, А 0 – 8 0 – 16 0 – 100
    Диапазоны регулирования напряжения, В 11 – 500 5,5 – 250 0,9 – 40
    Защита выходной цепи – термопрерыватель:
    - номинальный ток, А
    4,5 8
    Выходная мощность, B·A, не более:
    - номинальная
    - в течение 1 мин
    - в течение 5 с
    2000
    2500
    3600

    * Указанная выходная мощность гарантируется в частотном диапазоне от 45 до 55 Гц.

    Источник 3. Выход«=U4». Регулируемое постоянное или выпрямленное (несглаженное)
    напряжение
    Параметр Значение
    Положение переключателя "= 250 В, 8 А"
    Пункт в меню работы для постоянного тока Источника 3 "Выпрямленн." "Сглаженный"
    Род тока выпрямленный постоянный
    Диапазон регулирования напряжения, В 5,4 – 250 7,6 – 350
    Диапазон регулирования тока, А 0 – 10 0 – 5
    Отключаемый ток, А 8 1
    Размах пульсаций напряжения от установленного значения, %,
    при выходном напряжении 220 В, не более:
    - при токе 1 А
    - при токе 5 А

    5
    15
    Номинальная выходная мощность, Вт, не более 2000
    Источник 3. ВЫХОД «~U5». Регулируемый переменный ток
    Параметр Значение
    Положение переключателя "~ 200 А, 10 В"
    Диапазон регулирования напряжения, В 0 – 10
    Выходная мощность, B·A, не более:
    - номинальная
    - в течение 1 мин
    - в течение 5 с
    - в течении 1 с
    2000
    2400
    3200
    4500
    Сила выходного тока, А, не более:
    - длительно
    - в течение 1 мин
    - в течение 5 с
    - в течение 0,5 с
    200
    300
    500*
    800*
    Источник 3. ВЫХОД «~U6». Регулируемое напряжение переменного тока (ВЫХОД ЛАТР)
    Параметр Значение
    Диапазон регулирования выходного напряжения, В 0** – 250
    Сила выходного тока, A, не более:
    - длительно
    - в течение 1 мин
    - в течение 5 с
    - в течение 0,5 c
    6
    10
    20
    30
    Выходная мощность, B·A, не более:
    - номинальная
    - в течение 1 мин
    - в течение 5 с
    - в течение 0,5 с
    1500
    2500***
    4500***
    6000***
    Источник 3. Сопротивление балластное. Максимальные допустимые токи
    Диапазон 6 Ω 150 Ω 300 Ω
    Длит. 3 мин Длит. 3 мин Длит. 3 мин
    ~250В, 8А 2 А 2,5 А 0,2 A 0,5 А 0,2 A 0,3 А
    ~500В, 4A 4 А 5 А 0,5 A 1,0 А 0,4 A 0,6 А
    ~50A, 40B 25 А 30 А 3,2 A 6,3 А 2,5 A 4,0 А
    ~200A, 10B 100 А 12 А 12,8 A 25,3 А 10 A 16,1 А

    * Ток свыше 300 А измеряется с помощью РЕТ-ДТ.
    ** Допускается незначительное напряжение, зависящее от изготовления конкретного ЛАТРа.
    *** Выходные параметры обеспечиваются при напряжении сети не ниже 200 В.

    ВСТРОЕННЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР
    Параметр Значение
    Род тока постоянный / переменный
    Амперметр
    Пределы измерения силы тока, А 0,25 2,5 10 50 300
    Разрешающая способность измерителя тока, А 0,0001 0,001 0,01 0,01 0,1
    Минимальное время измерения тока, мс, не более 1
    Минимальное допустимое значение измеряемой величины, %
    предела измерения:
    - при измерении тока Источника 2 и тока амперметра РА
    - при измерении тока Источника 3
    5
    10
    Пределы допускаемой абсолютной основной погрешности изме-
    рения силы тока:
    - для предела “250 мА”, А
    - для остальных пределов, А
    ± [0,015x+0,0015 ]
    ± [0,01x+0,001 ]
    Пределы допускаемой дополнительной погрешности измерения тока, обусловленной изменением тем-
    пературы окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С
    Пределы допускаемой дополнительной погрешности измерения тока, обусловленные отклонением час-
    тоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения
    Вольтметр
    Пределы измерения напряжения, В 2,5 25 250 500
    Разрешающая способность измерителя напряжения, В 0,001 0,01 0,1 0,1
    Минимальное время измерения напряжения, мс, не более 1
    Минимальное допустимое значение измеряемой величины, %
    предела
    10
    Пределы допускаемой абсолютной основной погрешности изме-
    рения напряжения, В
    ± [0,005x+0,0005 ]
    Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленной изменени-
    ем температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С
    Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленные отклонени-
    ем частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на
    10 Гц отклонения
    Входное сопротивление вольтметра, кОм, не менее 500
    Частотомер
    Диапазоны (пределы) измерения частоты, Гц 20-45 св. 45-55 св. 55-100 cв. 100-
    5000
    Разрешающая способность измерения частоты, Гц 0,01 0,001 0,01 0,1
    Минимально допустимое значение уровня сигнала при измерении
    частоты:
    - в диапазоне от 20 до 250 Гц
    - напряжение, % предела измерения
    - ток, % предела измерения
    - в диапазоне от 250 до 1000 Гц
    - напряжение, % предела измерения
    - ток, % предела измерения
    - в диапазоне от 1000 до 5000 Гц
    - напряжение, % предела измерения
    - ток, % предела измерения
    10
    10 (но не менее 50 мА)

    10 (но не менее 0,5 В)
    10 (но не менее 100 мА)

    10 (но не менее 1 В)
    10 (но не менее 200 мА)
    Пределы допускаемой абсолютной погрешности измерения час-
    тоты напряжения в диапазоне св. 45 до 55 Гц, Гц
    ±0,01
    Пределы допускаемой абсолютной погрешности измерения час-
    тоты напряжения в диапазоне от 20 до 45 Гц и св. 55 до 5000 Гц,
    Гц
    ±0,0005x
    Пределы допускаемой абсолютной погрешности измерения час-
    тоты тока, Гц
    ±0,001x
    Фазометр
    Диапазон измерения угла сдвига фаз, град. 0-359,9
    Разрешающая способность измерения фазы, град. 0,1
    Минимально допустимое значение уровня сигнала при измерении
    фазы:
    - напряжение, % предела измерения
    - ток, % предела измерения
    10 (но не менее 2,5 В)
    10 (но не менее 50 мА)
    Пределы допускаемой приведенной погрешности измерения угла
    сдвига фаз относительно напряжений Источника 3 (U3,U5) или напряжения PV2, % предела измерения
    ±0,5
    Пределы допускаемой приведенной погрешности измерения угла сдвига фаз относительно токов (I2, I3, PA), % предела измерения:
    - для предела “250 мА”
    - для остальных пределов
    ±1,5
    ±1,0
    Пределы допускаемой дополнительной погрешности измерения фазы, обусловленные отклонением
    частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на
    10 Гц отклонения
     Дополнительно рассчитываемые параметры
    Активная мощность P
    Реактивная мощность Q
    Полная мощность S
    Сопротивление Z
    - активная составляющая R
    - реактивная составляющая XL/XC
    Тангенс угла потерь TG
    КПД (коэффициент мощности) CОS

    Примечание – В формулах абсолютной погрешности приняты обозначения:
    Xк – конечное значение диапазона (предел) измерения соответствующей величины;
    x – измеренное значение соответствующей величины.

    ВСТРОЕННЫЙ ЦИФРОВОЙ СЕКУНДОМЕР
    Параметр Значение
    Пределы измерений 999,9мc 99,99c 999,9c 9999c
    Разрешающая способность 0,1мc 0,01c 0,1c 1c
    Пределы допускаемой абсолютной погрешности измерения вре-
    мени
    ±1мc ±0,01c ±0,1c ±1c
    Возможность измерения временных параметров:
    - время срабатывания
    - время возврата
    - длительность замкнутого (разомкнутого) состояния
    - разновременность срабатывания и отпускания контактов
    - длительность дребезга контактов
    +
    +
    +
    +
    +
    Дискретные входы:
    - тип дискретных входов
    "сухой контакт";
    контакт с потенциалом до + 300 В
    Дискретный выход:
    -тип дискретных выходов

    -защита цепи дискретного выхода - термопрерыватель:
    -номинальный ток, А

    контакт с нагрузочной способностью до  ~5А, 250В и =5А, 30В

    4,5
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Параметр Значение
    Режим одиночного импульса работы Источника 3
    - диапазон изменения времени выдачи одиночного импульса 20 – 100 мс с шагом 20 мс
    100 – 1000 мс с шагом 100 мс
    1 – 10 с  с шагом 1с
    - уставка заводская, мс 100
    Импульсный режим работы Источника 3
    - диапазон изменения времени выдачи и времени паузы импульсов 20 – 100 мс с шагом 20 мс
    100 – 1000 мс с шагом 100 мс
    1 – 5 с  с шагом 1с
    - уставка заводская времени выдачи, мс 500
    - уставка заводская времени паузы, с 5
    Измерение в импульсных режимах
    - весь диапазон 20 мс – 10 с любой ручной предел измерения
    - для диапазона 20 – 300 мс предел "2,5 В" входов PV1, PV2;
    предел "300 А" выхода I5;
    предел "10 А" входа PA
    - для диапазона 400 мс – 10 с все пределы выходов U3-U6, I3, I5;
    входов PV1, PV2, PA
    Фиксация по току (от измерителей PV1, PV2, PA, I2, I3, I5)
    - сигнал останова счета для входов PV1 и PV2 (предел по умолчанию "2,5 В") уменьшение напряжения до уровня
    0,1 предела (0,25 В для предела
    "2,5 В")
    - сигнал останова счета для входа PA и выходов I2, I3, I5 уменьшение тока до уровня 0,1
    предела (1 А для предела "10 А")
    - дискретность измерения, мс 2,5
    Фильтр отстройки от вибрации контакта входов секундомера:
    - диапазон изменения постоянной времени, мс 1 – 40
    - уставка заводская, мс 3
    Измерение времени дребезга контактов:
    - диапазон изменения задержки фиксации замыкания контактов, мс 0,1 – 10,0
    - уставка задержки заводская, мс 1,0

    Примечание – Значения временных интервалов импульсного режима даны для частоты сети 50 Гц.

    Рабочие условия применения
    Параметр Значение
    Диапазон рабочих температур, °С от - 20 до + 50
    Температура нормальных условий, °С 20 ± 5
    Температура транспортирования, °С от - 50 до + 50
    Температура хранения, °С от 5 до 40
    Относительная влажность воздуха при 25 °С, %, не более 80
    Высота над уровнем моря, м, не более 1000
    Группа условий эксплуатации по ГОСТ 17516.1-90 М23
    Питание устройства:
    - частота однофазной сети, Гц
    - напряжение сети, В

    45 – 65
    187 – 264
    Общие технические данные
    Параметр Значение
    Степень защиты по ГОСТ 14254-96:
    - оболочки
    - выходных клемм

    IP20
    IP00
    Требования безопасности по ГОСТ Р 52319-2005:
    - изоляция
    - категория измерений (категория перенапряжения)
    - степень загрязнения микросреды

    основная
    CAT II
    2
    Испытательное напряжение электрической прочности изоляции *, В:
    - цепей сетевого питания относительно корпуса
    - токоведущих частей Источника 1, Источника 2 относительно цепей сетевого питания / корпуса
    - токоведущих частей Источника 3 относительно цепей сетевого питания / корпуса
    - входов «К1», «К2» секундомера относительно цепей сетевого питания / корпуса и относительно друг друга
    - между токоведущими частями (относительно друг друга)

    1500
    1500
    1500
    1500
    1500
    Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями устройства, МОм, не менее 40
    Защита от поражения электрическим током по ГОСТ 12.2.007.0-75 класс I
    Класс оборудования по ЭМС (в соответствии с ГОСТ Р 51522-99) класс А
    Номинальная потребляемая мощность, В · А, не более 3000
    Сила потребляемого тока, А, не более 30
    Масса устройства, кг, не более 32
    Габаритные размеры устройства, мм, не более 485 × 385 × 205
    Характеристики надежности
    Параметр Значение
    Средний срок службы устройств, лет, не менее 30
    Средняя наработка на отказ, ч, не менее 10000
    Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, лицензированным специалистом, ч, не более 8
  • Комплект поставки РЕТОМ-21

    Наименование Количество
    1. Испытательный прибор РЕТОМ-21 1
    2. Документация 1
    3. Кабель сетевой 1
    4. Комплект ЗИП 1
  • Дополнительная комплектация РЕТОМ-21

    • Есть в наличии
      Цена по запросу
      Добавить к заказу

      РЕТ-3000, нагрузочный трансформатор

      Нагрузочный трансформатор РЕТ-3000 работает совместно с испытательным прибором РЕТОМ-21 и предназначен для увеличения выдаваемого тока до 3500 А.

    • Есть в наличии
      Цена по запросу
      Добавить к заказу

      РЕТ-ВАХ-2000, измерительно-трансформаторный блок

      Блок РЕТ-ВАХ-2000 предназначен для совместной работы с прибором РЕТОМ-21 и позволяет выполнять следующие проверочные работы: снятие характеристик намагничивания (вольтамперных характеристик) измерительных трансформаторов тока, используемых на напряжение 110–750 кВ; измерение коэффициента трансформации и полярности обмоток электромагнитных и емкостных измерительных трансформаторов напряжения; испытание электрической прочности изоляции переменным напряжением; проверки первичного и вторичного электрооборудования различного применения в диапазонах напряжения до 2000 В, тока до 4 А и мощности до 2000 ВА.

    • Есть в наличии
      Цена по запросу
      Добавить к заказу

      РЕТ-ДТ, преобразователь измерительный токовый на 30 000 А

      Преобразователь измерительный токовый РЕТ-ДТ представляет собой гибкое измерительное кольцо (катушка с "воздушным сердечником") и блок управления, который интегрирует напряжение, пропорциональное скорости изменения тока в сигнал, пропорциональный измеряемому току.

    • Есть в наличии
      Цена по запросу
      Добавить к заказу
    • Цена по запросу
      Добавить к заказу

      РЕТОМ-6000, прибор для проверки электрической прочности изоляции

      Прибор РЕТОМ-6000 предназначен для испытания изоляции электрооборудования и аппаратов электроустановок потребителей повышенным напряжением до 6,0 кВ на электрических станциях, подстанциях и в энергохозяйстве промышленных предприятий.

    • Есть в наличии c поверкой
      Цена по запросу
      Добавить к заказу

      РЕТОМЕТР-М2, цифровой вольтамперфазометр

      Предназначен для специалистов служб релейной защиты и автоматики энергопредприятий, служб главного энергетика промышленных предприятий и других специалистов в электроэнергетике, нефтегазовой отрасли и на дистанциях электроснабжения железных дорог. Он может использоваться как отдельный прибор, так и в составе комплекса РЕТОМ-21.

    • Цена по запросу
      Добавить к заказу

      СПУ, стойка приборная универсальная с аксессуарами

      Стойка приборная универсальная СПУ предназначена для удобной эксплуатации и транспортирования устройств РЕТОМ-61, РЕТОМ 51, РЕТОМ-21 совместно с РЕТ-3000 и РЕТ-ВАХ-2000.

  • Отзывы по РЕТОМ-21

    Пока по этой модели нет отзывов.

    Ваше мнение о РЕТОМ-21


    Оставить отзыв

Рекомендуем посмотреть также
