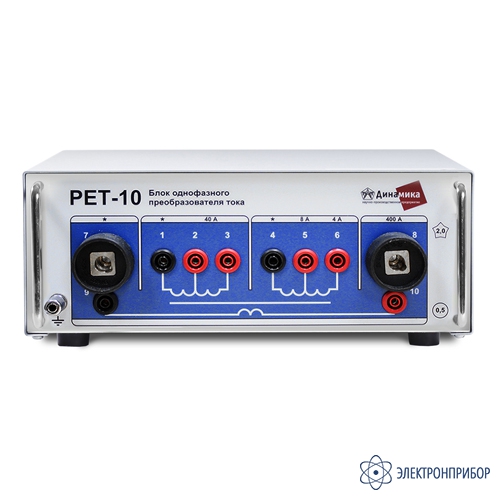

РЕТ-10 — блок однофазного преобразователя тока

Сохранить в PDF Распечатать
  • Назначение блока однофазного преобразователя тока РЕТ-10:

    Блок однофазного преобразователя тока РЕТ-10 предназначен для масштабирования одного из выходных токов токовых каналов с коэффициентами передачи 10, 5 и 0,1 и обеспечения работы прибора РЕТОМ-51 (РЕТОМ-41М) в широком диапазоне токов и нагрузок.

    Блок однофазного преобразователя тока РЕТ-10 позволяет существенно расширить технические возможности прибора РЕТОМ-51, а именно:

    • увеличить максимальный выдаваемый ток до 200 А;
    • уменьшить достоверный минимальный выдаваемый ток до 1 мА
    • выдавать ток в диапазоне до 2А при высокоомных нагрузках до 65 Ом.

    Блок однофазного преобразователя тока РЕТ-10 изготовлен на базе магнитопровода из нанокристаллического сплава с редкоземельными компонентами.

  • Технические характеристики блока однофазного преобразователя тока РЕТ-10:

    Параметр Значение
    Количество выходов 3

    Номинальная мощность, ВА

    250
    Мощность в режиме увеличенной нагрузочной способности, ВА 500
    Максимальная мощность в повторно-кратковременном режиме, ВА 750
    Коэффициенты преобразования тока, Кт =I1/I2 0,1; 5; 10
    Максимальный выходной ток для соответствующих Кт, А: 200; 4; 2
    Диапазон нагрузок в пределах номинальной мощности,Ом, не более 0,00625; 16; 62,5
    Диапазон нагрузок в режиме увеличения нагрузочной способности,Ом, не более 0,0125; 32; 125
    Выходной ток в пределах номинальной мощности, А (0,997…1,003) I1/KT
    Выходной ток в режиме увеличенной нагрузочной способности, А (0,990…1,010) I1/KT
    Погрешность выходного тока при изменении первичного тока, где I - величина тока первичной обмотки 0,04(20/I1-1)
    Диапазон частот, Гц 40…600
    Погрешность передачи фазы, ° 40+0,045(20/I1-1)
    Коэффициент нелинейных искажений,%, не более 1
    Время непрерывной работы при максимальной выходной мощности:
    • из холодного состояния 20°С, мин, не менее
    • в повторно кратковременном режиме при ПВ*=30%, мин, не менее


    20
    10

    * - ПВ - продолжительность включения
    Электрическое сопротивление изоляции между:
    • гальванически разделенными токоведущими деталями, МОм, не менее
    • токоведущими деталями и корпусом, МОм, не менее

    20
    20
    Испытательное напряжение между:
    • гальванически разделенными токоведущими деталями, кВ, не менее
    • токоведущими деталями и корпусом, кВ, не менее

    2
    2
    Габаритные размеры, мм, не более 340х265х110
    Масса, кг, не более 9
    Диапазон температур окружающей среды, °С -20…+50
    Нормальная температура, °С 20±2
    Влажность воздуха при 25 °С, %, не более 80
    Высота над уровнем моря, м, не более 1000
    Группа условий эксплуатации по ГОСТ 17516. М23
    Степень защиты:
    • по оболочке
    • по выходным клеммам


    IP20
    IP00

    Класс защиты от поражения электрическим током по ГОСТ12.2.007.0 0I
  • Комплект поставки РЕТ-10

    Наименование Количество
    1 РЕТ-10 — блок однофазного преобразователя тока 1
