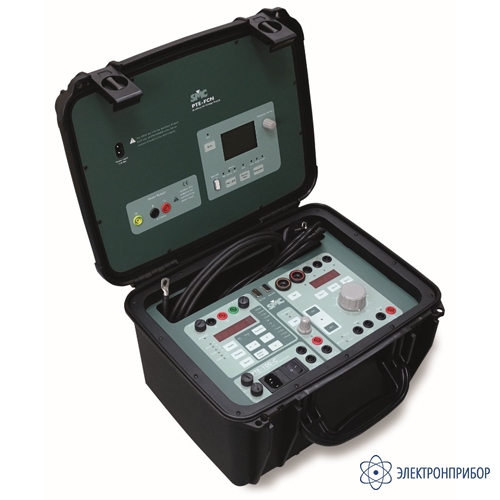

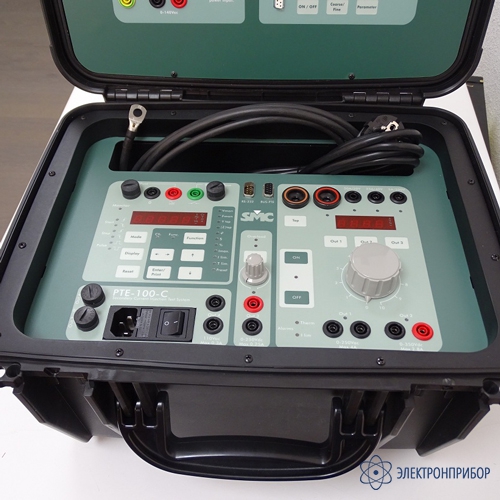

PTE-100-C PRO — универсальный однофазный тестер релейных защит

Код товара: 26248
  • 63764-16
    Универсальный однофазный тестер релейных защит PTE-100-C PRO Универсальный однофазный тестер релейных защит PTE-100-C PRO Универсальный однофазный тестер релейных защит PTE-100-C PRO

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      63764-16 до 14.04.2026

    • Производитель

      EuroSMC, Испания

    Описание универсального однофазного тестера релейных защит PTE-100-C PRO:

    PTE-100-C PRO был разработан как мощный, универсальный и надежный инструмент для решения любых задач при тестировании устройств РЗиА.

    Выходной канал мощностью 1000 ВА, цифровой хронометр, амперметр, вольтметр, регулируемый канал тока, каналы напряжения AC и DC, вспомогательный канал DC, автоматическая защита от перегрузки и перегрева, компьютерный интерфейс и широкий набор измерительных функций – далеко не полный список инструментов, помещенных в этот компактный, легкий и прочный прибор. Тестеры серии PTE по достоинству оценены профессионалами и успешно эксплуатируются более чем в 65 странах мира.

    PTE-100-C PRO, в дополнение к указанным функциям, имеет независимый источник АС напряжения с регулируемой амплитудой, частотой и фазовым углом (опция PTE-FCN), что позволяет расширить и без того внушительный список тестируемых реле.

    Особенности универсального однофазного тестера релейных защит PTE-100-C PRO:

    • Регулируемый выходной АС ток до 0 – 250 А;
    • Регулируемое выходное АС напряжение 0 – 250 V;
    • Регулируемое выходное DС напряжение 0 – 350 V;
    • Вспомогательный источник DC напряжения  0 – 250 V4;
    • Хронометр с разрешением 0,001 сек;
    • Функция ограничения максимального выходного тока;
    • Функция предварительной настройки выходного тока;
    • Размеры: 308 х 385 х 253 мм;
    • Защита IP67: пыленепроницаемый, погружение в воду до 1 м;
    • Регулируемое АС напряжение 0 – 140 V;
    • Регулируемая частота 40 – 70 Гц;
    • Регулируемый фазовый угол 0 – 359,9 º;
    • Вес: 17,6 кг.

    Применение универсального однофазного тестера релейных защит PTE-100-C PRO:

    • Все типы однофазных реле;
    • Выключатели МСВ с двумя и более полюсами;
    • Построение кривых намагничивания, снятие ВАХ трансформаторов тока;
    • Испытание первичных цепей током 250 А;
    • Трехфазные реле в комбинации с другим оборудованием EuroSMC или пофазно.
    IEEE Тип реле PTE-100-C PTE-100-C PRO
    2 Реле времени
    21 Дистанционная защита
    24 Реле напряжения / частоты
    25 Реле синхронизирующее
    27 Реле пониженного напряжения AC/DC
    32 Реле направленного действия мощности
    37/76 Реле максимального/минимального напряжения DC
    40 Защита от перевозбуждения
    46 Защита от обратной последовательности фазы
    46N Реле максимального тока отрицательной последовательности
    47 Защита от обратной последовательности фазы напряжения
    49 Тепловая защита
    50 Реле максимального тока
    51 Реле перегрузки АС
    59 Реле перенапряжения
    64 Защита от замыкания на землю
    67 Реле направленного действия максимального тока
    67N Максимальная токовая направленная защита от замыканий на землю
    78 Реле, срабатывающее при заданном значении угла между напряжениями двух систем, токами двух систем или током и напряжением
    79 Автоматическое повторное включение (АПВ)
    81 Защита от повышения/понижения частоты
    82 DC АПВ
    91 Реле направленного напряжения
    92 Реле направленного напряжения и мощности
    94 Реле отключения

  • Технические характеристики универсального однофазного тестера релейных защит PTE-100-C PRO:

    Диапазон Напряжение без нагрузки Напряжение нагрузки Максимальный ток
    Основной выходной канал мощностью 1000 ВА
    0 - 5 А 200 В 163 В 5,5 A
    0 - 25 А 40 В 33 В 27,5 A
    0 - 50 А 20 В 16 В 55 A
    0 - 100 А 10 В 7,6 В 110 A
    0 - 100 А 10 В 6,6 В 150 A
    0 - 100 А 10 В 4,2 В 210 A
    0 - 100 А 10 В 4,2 В 250 A
    0 - 250 В АC 285 В 220 В 4 A
    0 - 350 В DC 292 В 270 В 2,8 A
    Измерительные функции
    Функция Ток (AC) Напряжение (AC) Напряжение (DC) Частота (Гц) Фазовый угол Мощность (ВA) Импеданс (Z)
    Минимальное значение 0,007 0,1 0,1 20,0 0 0,01 0,001
    Максимальное значение 299,9 300,0 400,0 2000,0 359,9 999,9 999,9
    Разрешение 0,001 0,1 0,1 0,01 0,1 0,01 0,001
    Независимый канал напряжения
    Параметр Значение
    Диапозон напряжения 0 - 140 В AC
    Мощность 30 ВA (70 - 140 В AC)
    I max 0,45 A (0 - 70 В AC)
    Разрешение 10 В / 0,1 В
    Частота Диапазон: 40 - 70 Гц
    Разрешение: 1 Гц / 0,1 Гц
    Фазовый угол Диапазон: 0 - 359,9o
    Разрешение: 10 / 0,1o
    Диапазон напряжения 0 – 140 В AC
    Дисплей ЖК-дисплей
    Вспомогательный канал напряжения
    Параметр Выход 3 Выход 4
    Диапозон напряжения 0-250 В DC 110 В AC
    Мощность 1 A 0,3 A
    Цифровой хронометр
    Параметр Значение
    Диапазон Режим время: 0,001 – 99999 сек
    Режим циклы: 0,001 – 9999,9 циклов (от частоты сети)
    Точность ± 0,003 % от измерения ± 1 цифра
    Общие характеристики
    Диапазон температур Рабочая: 0 – 50 Сº
    Хранения: -20 – 70 Сº
    Рабочее напряжение 230 В±10%, 50 – 60 Гц
    Размеры 308 х 385 х 253 мм
    Вес 17,6 кг
    Класс защиты IP67

  • Комплект поставки PTE-100-C PRO

    № Наименование Количество
    1 Универсальный однофазный тестер релейных защит PTE-100-C PRO 1
    2 Кабель питания 2
    3 Тестовый кабель 16 мм2 2
    4 Тестовый кабель 2,5 мм2 8
    5 Зажимы типа «крокодил» 8
    6 Кабель RS-232 1
    7 Кабель PTE-BUS 1
    8 Комплект предохранителей 1
    9 Программное обеспечение для калибровки 1
    10 Сумка 1
    11 Адаптер 6 мм / 4 мм 2
    12 Кабель заземления 1
    13 Заводской сертификат калибровки 1
    14 Руководство по эксплуатации на русском языке 1
