НЕПТУН-3 — переносное испытательное устройство для проверки сложных защит

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      33824-07

    • Производитель

      РАДИУС, Россия

    Назначение переносного испытательного устройства для проверки сложных защит НЕПТУН-3:

    Устройство проверки средств релейной защиты НЕПТУН-3 предназначено для проверки простых устройств защиты, требующих подачи только тока или напряжения, а так же для проверки большого круга фазо- и частотозависимых устройств защиты, таких как реле мощности, реле сопротивления, реле частоты, защит от замыкания на землю, устройств АЧР.

    Переносное проверочное устройство НЕПТУН-3 разработано специалистами в качестве универсального рабочего инструмента для:

    • предприятий производителей электротехнической продукции;
    • наладочных организаций, занимающихся обслуживанием электрической части подстанций, ТП и РП, электростанций;
    • служб релейной защиты и автоматики энергопредприятий;
    • дежурных бригад энергохозяйств;
    • электротехнических лабораторий энергосистем, электропредприятий и крупных промышленных предприятий;
    • передвижных лабораторий.

    Устройство НЕПТУН-3 предназначено для выполнения широкого круга задач. Основной из них является проверка и настройка как простых, так и сложных устройств релейной защиты, таких как:

    • реле максимального тока;
    • реле дифференциальное;
    • реле максимального напряжения;
    • реле минимального напряжения;
    • реле времени;
    • реле промежуточное;
    • реле указательные;
    • реле повторного включения;
    • реле направления мощности;
    • реле частоты;
    • реле сдвига фаз;
    • реле сопротивления;
    • реле защиты от замыкания на землю;
    • реле контроля синхронизма;
    • дистанционные органы релейной защиты;
    • автосинхронизаторы.

    Описание переносного испытательного устройства для проверки сложных защит НЕПТУН-3:

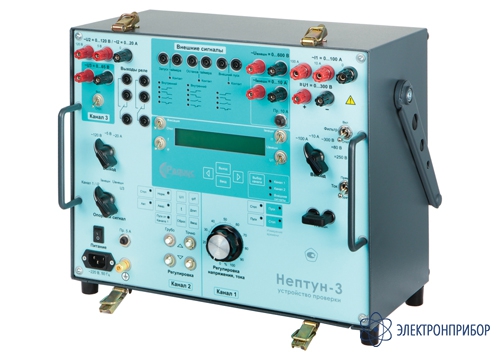

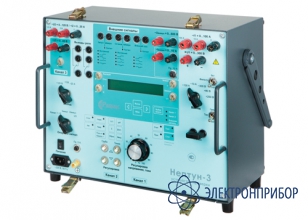

    Микропроцессорное переносное устройство НЕПТУН-3 представляет собой трехканальный источник синусоидального тока и напряжения, гальванически развязанный от питающей сети, оборудованный входами для измерения параметров внешних электрических сигналов.

    Канал 1 формирует либо переменное напряжение, регулируемое в диапазоне от 0 до 300 В, либо постоянное напряжение, регулируемое от 0 до 410 В, либо переменный ток, регулируемый в диапазоне от 0 до 100 А. Максимальная выходная мощность канала 1 составляет 500 ВА.

    Канал 2 формирует синусоидальный сигнал правильной формы с регулируемой частотой и фазой. На выходе формируется переменное напряжение, регулируемое от 0 до 120 В, или переменный ток, регулируемый в диапазоне от 0 до 20А. Частота выходного сигнала регулируется в диапазоне от 40 до 550 Гц. В диапазоне от 40 до 60 Гц частота регулируется с дискретностью 0,01 Гц. Фаза выходного сигнала может регулироваться от 0 до 360˚ относительно тока или напряжения, формируемого каналом 1, либо относительно внешнего тока или внешнего напряжения. Максимальная выходная мощность канала 2 составляет 100 ВА.

    Канал 3 формирует переменное напряжение, регулируемое в диапазоне от 0 до 65 В с регулировкой фазы относительно напряжения канала 2 в диапазоне от 0 до 360˚. Максимальная выходная мощность канала составляет 30 ВА.

    Благодаря наличию измерительных входов устройство НЕПТУН-3 позволяет проводить измерения:

    • внешнего переменного или постоянного тока в диапазоне от 0,001 до 10 А;
    • внешнего переменного или постоянного напряжения в диапазоне от 0,01 до 600 В;
    • угла сдвига фаз между внешними током и напряжением в диапазоне от 0 до 360˚;
    • частоты внешнего синусоидального сигнала в диапазоне от 40 до 550 Гц;
    • длительности внешнего сигнала.

    Мощное микропроцессорное ядро устройства НЕПТУН-3 предоставляет в распоряжение пользователя ряд сервисных функций, таких как:

    • накопление и хранение в памяти результатов измерений;
    • вычисление средних значений измеряемых величин;
    • вычисление максимального отклонения от средних значений;
    • вычисление коэффициента возврата;
    • автоматизация проведения рутинных операций, таких как многократное повторение цикла измерения с последующей обработкой результатов;
    • широкий диапазон настроек, позволяющий задать оптимальные параметры под конкретного человека или выполняемую задачу;
    • хранение в памяти 10 наборов уставок для проверки различных типов устройств или индивидуальных настроек пользователей;
    • наличие аппаратно программной защиты от перегрузок и коротких замыканий.
    • наличие тепловой защиты силовых узлов;

    Данные сервисные функции существенно облегчают повседневную работу пользователя и избавляют его от необходимости использовать дополнительные устройства, в том числе и компьютер.

    Конструктивное исполнение устройства НЕПТУН-3 предусматривает два рабочих положения – вертикальное и горизонтальное.

    В комплект поставки кроме самого устройства НЕПТУН-3 входят: эксплуатационная документация и набор соединительных кабелей.

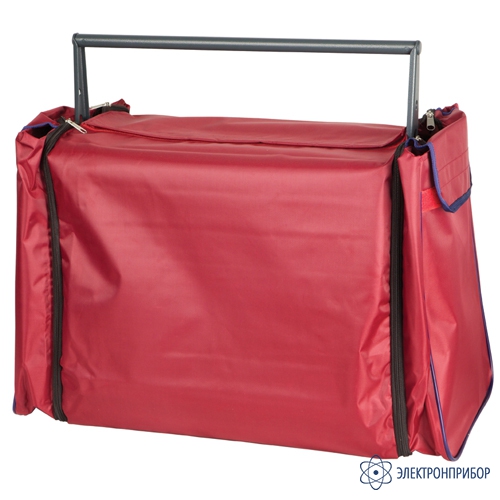

    Для удобства транспортировки устройства НЕПТУН-3 предусмотрена сумка из водоотталкивающей ткани с карманами для размещения документации и кабелей.

  • Технические характеристики переносного испытательного устройства для проверки сложных защит НЕПТУН-3:

    Измеряемая величина, единица измерений Диапазон Пределы допускаемой погрешности измерений
    Напряжение переменного тока, В
    Канал 1, на пределе «~ 10 В»
    Канал 1, на пределе «~ 100 В»
    Канал 1, на пределе «~ 300 В»
    Канал 2, на пределе «~ 10 В»
    Канал 2, на пределе «~ 120 В»
    Канал 3, на пределе «~ 10 В»
    Канал 3, на пределе «~ 100 В»
    Внешнее напряжение, на пределе «~ 10 В»
    Внешнее напряжение, на пределе «~ 100 В»
    Внешнее напряжение, на пределе «~ 600 В»

    от 0,01 до 10,0
    от 0,1 до 100
    от 1 до 300
    от 0,01 до 10,0
    от 0,1 до 120
    от 0,01 до 10,0
    от 0,1 до 100
    от 0,01 до 10,0
    от 0,1 до 100
    от 1 до 600
    ± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда)
    Напряжение постоянного тока, В
    Канал 1, на пределе «~ 10 В»
    Канал 1, на пределе «~ 100 В»
    Канал 1, на пределе «~ 300 В»
    Внешнее напряжение, на пределе «~ 10 В»
    Внешнее напряжение, на пределе «~ 100 В»
    Внешнее напряжение, на пределе «~ 600 В»
    от 0,01 до 10,0
    от 0,1 до 100
    от 1 до 420
    от 0,01 до 10,0
    от 0,1 до 100
    от 1 до 600
    ± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда)
    Сила переменного тока, А
    Канал 1, клеммы « ≅ U1 = 0...300 В»
    Канал 1, клеммы «10 А» – «0»
    Канал 1, клеммы «100 А» – «0»
    Канал 2, клеммы «0,8 А» – «0»
    Канал 2, клеммы «20 А» – «0»
    Внешний ток , на пределе «~ 1 А»
    Внешний ток , на пределе «~ 10 А»
    от 0,002 до 2,00
    от 0,01 до 10,0
    от 0,1 до 100
    от 0,001 до 1,00
    от 0,02 до 20,0
    от 0,001 до 1,00
    от 0,01 до 10,0
    ± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда)
    Сила постоянного тока, А
    Канал 1, клеммы « ≅ U1 = 0...300 В»
    Внешний ток , на пределе «~ 1 А»
    Внешний ток , на пределе «~ 10 А»

    от 0,002 до 2,00
    от 0,001 до 1,00
    от 0,01 до 10,0
    ± (1,5% от верхней границы диапазона плюс 3 единицы младшего разряда)
    Время срабатывания и отпускания контактов, с от 0,001 до 9,999 ± (1% от измеренного значения плюс 3 единицы младшего разряда соответствующего диапазона)
    Угол сдвига фаз от 0 до 360 ° ± 2 °
    Частота переменного тока, Гц от 40,00 до 60,00 ± 0,02 Гц
    Общие характеристики
    Параметр Значение
    Диапазон регулировки частоты сигналов каналов 2 и 3 от 40 до 550 Гц
    Диапазон регулировки угла сдвига фазы между током, формируемым на выходе канала 1, и напряжением, формируемым на выходе канала 2 от 0 до 360 °
    Напряжение питания переменного тока 42 В / 50±1 Гц
    Потребляемая мощность по цепям питания, не более 900 В∙А
    Время установления рабочего режима, не более 5 мин
    Продолжительность непрерывной работы без нагрузки, не менее 8 ч
    Габаритные размеры (длина х высота х ширина), мм 400 х 320 х 230
    Масса устройства, кг 28
    Наработка на отказ не менее, ч 10 000
    Наработка на отказ не менее, ч 10
    Среднее время восстановления, ч 5
  • Комплект поставки НЕПТУН-3

    Наименование Количество
    1. Прибор НЕПТУН-3 1
    2. Кабель сетевой 1
    3. Кабель соединительный однопроводный 8
    4. Кабель соединительный двухпроводный 2
    5. Руководство по эксплуатации 1
    6. Методика поверки 1
