ИВПР-203М — электронный секундомер-измеритель

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      61837-15

    Описание секундомера-измерителя ИВПР-203М:

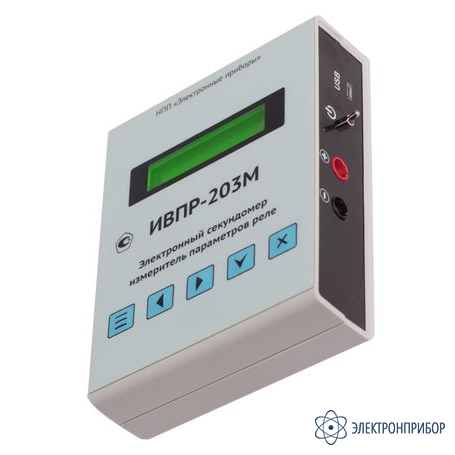

    Электронный секундомер-измеритель временных параметров ИВПР-203М - это универсальный малогабаритный прибор нового типа для контроля и измерений временных параметров реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики. ИВПР-203М обеспечивает все виды измерений времени срабатывания всех типов контактов, как незапитанных (сухих), так и запитанных постоянным или переменным током, напряжением от 3 В до 350 В для постоянного и от 2 В до 240 В переменного тока 50 Гц, и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами, времени перелёта контактов в группе, времени проскальзывания (замкнутого состояния контактов в группе при переключении).

    Возможна модификация прибора под задачи заказчика, например:

    • установка гнезда для карты памяти формата SD;
    • добавление функций вывода результатов измерений в ЭВМ, управления прибором по ЭВМ (с помощью терминала, LabView, MathCad и др.) через USB (ИВПР-203М-USB);
    • другие возможности, необходимые заказчику.

    ИВПР-203М - следующее поколение модели секундомера ИВПР-203 и отличается улучшенными характеристиками, расширенными диапазонами измерения и повышенным удобством работы. Данный прибор широко применяется в различных отраслях промышленности, в лабораториях, на железнодорожном и электротранспорте, предприятиях аэрокосмической отрасли, военно-промыленного комплекса, предприятиях концерна Росатом.

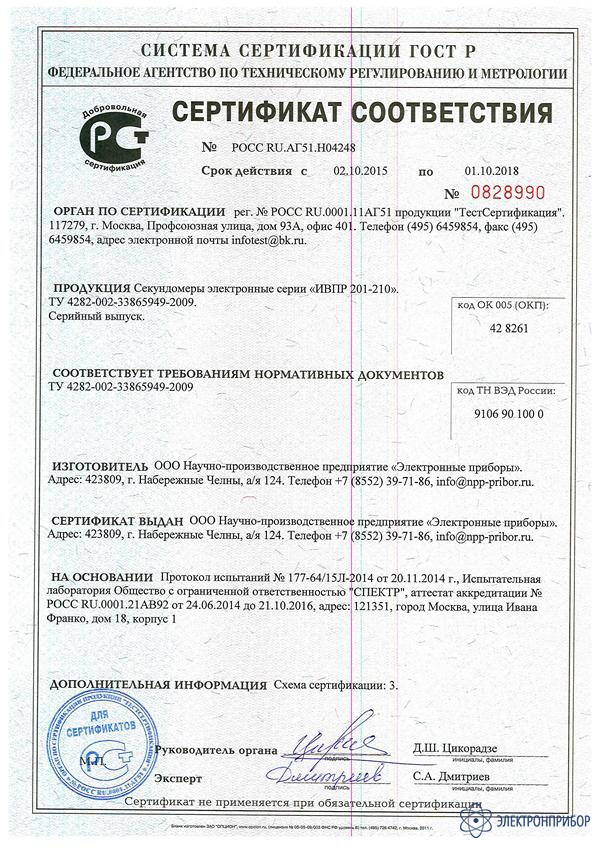

    Приборы серии ИВПР имеют сертификат соответствия ГОСТ Р № РОСС RU.АГ51.Н04248, выпускаются в соответствии с ТУ 4282-001-33865949-2009, соответствуют требованиям нормативных документов: ГОСТ Р МЭК 60065-2005, ГОСТ Р 51318.14.1-2006.

    Особенности секундомера-измерителя ИВПР-203:

    В отличие от обычных лабораторных секундомеров ИВПР-203М имеет уникальные возможности:

    • автоматическое вычисление среднего результата по нескольким измерениям (от 1 до 100);
    • одновременное отображение полученных наименьшего, наибольшего и среднего значений в серии измерений, что позволяет оперативно выявлять нестабильно работающие реле, имеющие сбои в работе и проводить выборку надёжных;
    • переключатель подавления дребезга контактов;
    • энергонезависимая память результатов на 100 измерений.

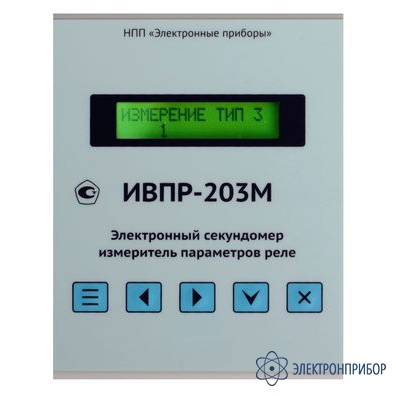

    Удобство работы достигается применением сенсорной клавиатуры, звуковой сигнализации окончания цикла измерений и подсветки экрана.

    Назначение секундомера-измерителя ИВПР-203М:

    ИВПР-203М предназначен для применения на оборудовании электростанций и подстанций, при наладке и проверке средств коммутационного оборудования взамен секундомеров устаревших типов (ПВ-53, ПВ-53Л, ПВ-53Щ, ЭМС-54, Ф209, Ф291, Ф738, ФИВ, ИИВ, ДИИВ), для оборудования лабораторий, в том числе электротехнических лабораторий релейной защиты и автоматики РЗА, для применения на железнодорожном и электротранспорте, также используется для калибровки и настройки узлов учёта расхода тепла, газа, воды и пр., применяется как измеритель времени в различных технологических процессах, как измеритель времени испытаний, измеритель времени переключения на резервное питание.

    Внесён в методику аттестации производителем машин трения ЧМТ-1 ОАО "РНТП "Нефтехиммашсистемы" в качестве рекомендованного средства измерения.

    Также данный секундомер может использоваться в ручном режиме измерений (как ручной секундомер), старт и останов измерения времени производятся нажатием на кнопку.

  • Технические характеристики секундомера-измерителя ИВПР-203М:

    Параметр Значения
    Питание = 5 В, ~220 В
    Диапазон измерения длительности 0,2 миллисекунды - 999 999 секунд
    Базовая погрешность измеряемых величин:
    - на постоянном токе
    - на переменном токе

    ±0,01% ±1 мс
    ±0,01% +10 мс ±1/2 периода
    Размеры 140х110х35 мм
    Масса 0,3 кг
    Диапазон рабочих температур от +5 до +35 °С
  • Комплект поставки ИВПР-203М

    Наименование Количество
    1 Секундомер-измеритель электронный ИВПР-203М 1
    2 Блок питания стабилизированный 1
    3 Паспорт 1
    4 Методика поверки 1
