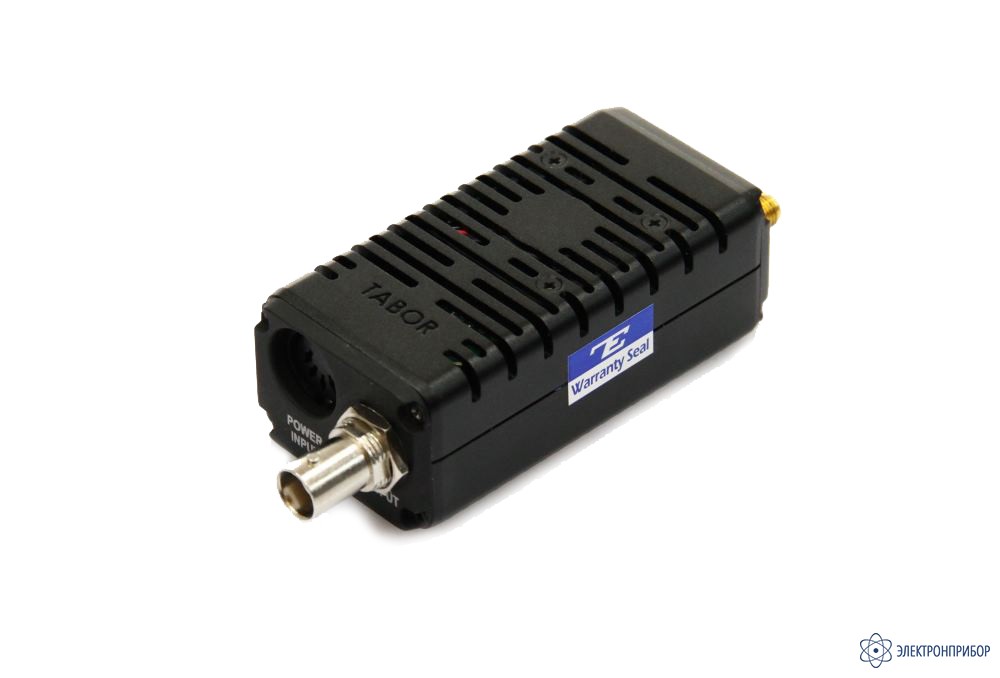

A10150 — преобразователь напряжения

Сохранить в PDF Распечатать
  • Особенности преобразователя напряжения A10150:

    • Количество каналов: 1;
    • Диапазон частот: до 150 МГц;
    • Усиление напряжения до 16 Впик;
    • Малое время нарастания: <1,8 нс;
    • Низкий уровень искажений;
    • Малые габариты и масса;
    • Компактный металлический корпус;
    • Вход -BNC, выход -2 SMA (диф).
  • Технические характеристики преобразователя напряжения A10150:

    XАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЕ
    ПАРАМЕТРЫ ВХОДА Тип входа Дифференциальный, SMA ( 2 – нормальный и инвертированный)
    Сопротивление 50 Ом
    Входной уровень 6 В пик - пик ( от - 3 до +3 В пик )
    Диапазон частот DC ...150 МГц
    ПАРАМЕТРЫ ВЫХОДА Количество каналов 1
    Связь по входу DC
    Коэффициент преобразования (Фиксированный) х5 ( опц ия х10)
    Выходной пиковый уровень 16 В пик - пик/ 50 Ом ( опция 20 Впик - пик)
    Максимальный выходной ток 250 мА
    Сопротивление 50 Ом
    Полоса пропускания для сигналов большого уровня 0... 150 МГц ( < 10 Впик)
    Полоса пропускания для сигналов малого уровня 0... 200 МГц ( < 2 Впик)
    Гармонические и негармонические искажения (в зависимости от диапазона и уровня) 2 Вп-п 5 Вп-п 10 Вп-п
    20 МГц: <-59 дБн <-52 дБн <-52 дБн
    50 МГц: <-52 дБн <-45 дБн <-36 дБн
    100 МГц: <-52 дБн <-45 дБн <-36 дБн
    Время нарастания выходного импульсного сигнала < 1, 8 н с (перепад 2 В)
    < 2 , 6 н с (перепад 10 В)
    ОБЩИЕ ДАННЫЕ Напряжение питания ± 15 В (7 Вт) Cетевой адаптер
    Габаритные размеры 45 х 30 х 85 мм
    Масса 115 г
    Гарантия 1 год
  • Комплект поставки A10150

    Наименование Количество
    1 Широкополосный усилитель A10150 1
    2 Адаптер сетевого питания 1
    3 Руководство по эксплуатации 1
    4 Адаптеры *(«Папа/Папа») 2

    * Примечание : Для крепления усилителей непосредственно к передней панели генераторов TABOR .

  • Совместимость с A10150
