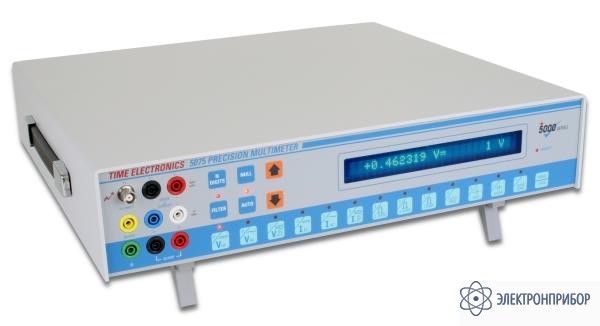

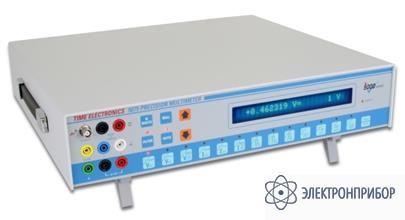

TE5075 — прецизионный цифровой мультиметр

Код товара: 32305
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      24900-09 до 13.11.2024

    • Производитель

      Time Electronics, Великобритания

    Назначение прецизионного цифрового мультиметра TE5075

    Мультиметр TE5075 – крупное достижение в измерительной технике. Впервые он имеет полный диапазон измеряемых величин, обеспеченный точностью цифровых измерений.

    Быстро, легко и точно с помощью мультиметра TE5075 можно измерять напряжение от нановольт до 10 кВ, ток от пикоампер до 30 А, сопротивление от микроом до 1 ГОм, емкость от пикофарад до 300 мкФ с семью значащими цифрами и по цене, существенно меньшей, чем у многих 6-значных мультиметров.

    Описание прецизионного цифрового мультиметра TE5075

    Низкий уровня напряжения, тока и сопротивления позволяют делать измерения малых сигналов без использования 6- или 7-разрядного метода, который часто является медленным, шумным и неточным. Например, в диапазоне 30мОм можно измерить сопротивление 100нОм, используя 6-разрядный метод.

    Автодинамический фильтр (АДФ) позволяет TE5075 автоматически выбирать наиболее подходящий фильтр. При быстром изменении сигнала или при первом его включении результат отображается почти мгновенно, но если входной сигнал остается постоянным, время фильтрации увеличивается, чтобы обеспечить большую точность. Если вход отключается, фильтр немедленно возвращается к самому быстрому состоянию. Больше не надо ждать, чтоы обнаружить открытый вход!

    Работа с прибором проста, все главные функции от выбора диапазона до установки нуля требуют только одного нажатия кнопки. На большом вакуумном флуоресцентном 24-цифровом дисплее индицируется диапазон и может даже отображаться время следующего измерения, если это требуется. Другие функции могут быть легко выбраны из меню.

    Доступны функции испытания диодов Зенера, непрерывных и импульсных измерений. Также могут быть включены различные звуковые предупреждения по выбору.

    Графические функции позволяет пользователю программно выбирать диапазоны измерения и пределы вывода результатов. Они дают звуковую и визуальную индикацию пользователю о характеристиках компонентов. Мультиметр TE5075 идеален для выбора электронных компонентов!

    Низкотемпературный 10-канальный сканер позволяет показывать результаты многократно или сравнивать их без дополнительных переключений.

    Удачным дополнением к цифровому мультиметру TE5075 является программное обеспечение EasyCal. Оно позволяет пользователю автоматизировать поверку источников напряжения, тока, декадных магазинов и частотных генераторов.

    Особенности прецизионного цифрового мультиметра TE5075

    • Разрешение 7 разрядов
    • Диапазон напряжения переменного тока 3мВ (с разрешением 100нВ) – 3кВ
    • Диапазон напряжения постоянного тока 3мВ (с разрешением 10нВ) – 10кВ
    • Диапазон измерения постоянного и переменного тока 3мкA - 30A
    • Диапазон сопротивления 30мOм (разрешение: 10нOм) – 1ГОм
    • Диапазон емкости 30нФ – 300мкФ
    • Диапазон частоты 1Гц – 100кГц
    • Платиновый 100Ом термометр сопротивления – диапазон 200 °C - 600°C
    • Сканирующий 10- или 20-канальный модуль
    • Годовая погрешность 18ppm
  • Технические характеристики прецизионного цифрового мультиметра TE5075

    Погрешность

    Погрешность показана как ±ppm результата + ± значение при разрешении по умолчанию (показано в скобках), в соответствии с калибровочными стандартами. TCAL = 20°C

    Постоянное напряжение (все значения ± 0.4 мкВ)
    Диапазон Разрешение, разрешение по умолчанию в скобках 90 дней ± 5ºC 1 год ± 5ºC
    0 – 3 мВ 10 нВ (10 нВ) 22 + 80 нВ 30 + 80 нВ
    0 – 10 мВ
    0 – 30 мВ 10 нВ (100 нВ) 22 + 800 нВ 30 + 800 нВ
    0 – 100 мВ
    0 – 300 мВ 100 нВ (1 мкВ) 22 + 8 нВ 30 + 8 нВ
    0 – 1 В 12 + 6 нВ 18 + 6 нВ
    0 – 3 В 1 мкВ (10 мкВ) 12 + 60 нВ 18 + 60 нВ
    0 – 10 В
    0 – 30 В 10 мкВ (100мкВ) 20 + 600 нВ 30 + 600 мкВ
    0 – 100 В
    0 – 300 В 100 мкВ (1 мВ) 22 + 8 мВ 30 + 8 мВ
    0 – 1 кВ
    0 – 3 кВ 1 мВ (10 мВ) 250 + 1В 350 + 1,2 В
    0 – 10 кВ

    Постоянный ток
    Диапазон Разрешение, разрешение по умолчанию в скобках 90 дней ± 5ºC 1 год ± 5ºC
    0 – 3 нА 10 пА (10 пА) 150 + 200 пА 200 + 250 пА
    0 – 10 нА
    0 – 30 нА 100 пА (100пА) 75 + 1 нА 100 + 1пА
    0 – 100 нА
    0 – 300 нА 100 пА (1 пА) 75 + 10 нА 100 + 10 пА
    0 – 1 мА
    0 – 3 мА 1 пА (10 пА) 75 + 100 нА 100 + 100 пА
    0 – 10 мА
    0 – 30 мА 10 пА (100 пА) 75 + 1 мкА 100 + 1 мкА
    0 – 100 мА
    0 – 300 мА 100 пА (1 мкА) 150 + 10 мкА 200 + 10 мкА
    0 – 1 А
    0 – 3 А 10 мкА (10мкА) 500 + 200 мкА 750 + 200 мкА
    0 – 10 А
    0 – 30 А 100мкА(100мкА) 500 + 2 мА 750 + 2 мА

    Сопротивление
    Диапазон Разрешение, разрешение по умолчанию в скобках 90 дней ± 5ºC 1 год ± 5ºC
    0 - 30мОм 10 нОм (100нОм) 70 + 2 мкОм 100 + 2.5мкОм
    0 - 100мОм
    0 - 300 мОм 100 нОм (1нОм) 40 + 10 нОм 60 + 15 нОм
    0 - 1 Ом
    0 - 3 Ом 1 нОм (10 нОм) 30 + 80 нОм 40 + 100 нОм
    0 - 10 Ом
    0 - 30 Ом 10 нОм (100нОм) 20 + 600 нОм 30 + 800 нОм
    0 - 100 Ом
    0 - 300 Ом 100 нОм(1 мОм) 20 + 6 мОм 30 + 8 мОм
    0 - 1 кОм
    0 - 3 кОм 1 мОм (10 мОм) 20 + 60 мОм 30 + 80 мОм
    0 - 10 кОм
    0 - 30 кОм 10 мОм (100мОм) 30 + 600 мОм 45 + 800 мОм
    0 - 100 кОм
    0 – 300 кОм 100 мОм(1 Ом) 60 + 8 Ом 90 + 10 Ом
    0 – 1 МОм
    0 - 3 МОм 1 Ом (10 Ом) 100 + 100 Ом 150 + 120 Ом
    0 - 10 МОм
    0 - 30 МОм 100 Ом (100Ом) 750 + 10 кОм 1000 + 10 кОм
    0 - 100 МОм
    0 - 300 МОм 10 кОм (10кОм) 0,5% + 1МОм 0,75% + 1МОм
    0 – 1 ГОм
    Двухпроводное подключение с 300 мОм. Погрешность при двух- и четырёхпроводном подключении.

    Переменное напряжение (все значения ± 50 мкВ)
    Диапазон Разрешение * 90 дней ± 5ºC 1 год ± 5ºC
    0 – 30 мВ 1 мкВ 0,05% + 4 мкВ 0,06% + 4 мкВ
    0 – 300 мВ 10 мкВ 0,05% + 40 мкВ 0,06% + 40 мкВ
    0 – 3 В 100 мкВ 0,05% + 400 мкВ 0,06% + 400мкВ
    0 – 30 В 1 мВ 0,05% + 4 мВ 0,06% + 4 мВ
    0 – 300 В 10 мВ 0,15% + 0,1 В 0,2% + 0,12 В
    0 – 3 кВ 100 мВ 0,15% + 1 В 0,2% + 1,2 В

    Переменный ток (все значения ± 50 нА)
    Диапазон Разрешение * 90 дней ± 5ºC 1 год ± 5ºC
    0-30 мкА 1 нА 0,1% + 8 нА 0,2% + 10 нА
    0-300 мкА 10 нА 0,1% + 80 нА 0,2% + 100 нА
    0-3 мА 100 нА 0,1% + 800 нА 0,2% + 1 мкА
    0-30 мА 1 мкА 0,1% + 8 мкА 0,2% + 10 мкА
    0-300 мА 10 мкА 0,1% + 80 мкА 0,2% + 100 мкА
    0-3 А 100 мкА 0,15% + 1 мА 0,2% + 1мА
    0-30 А 1 мА 0,15% + 10 мА 0,2% + 10 мА

    Постоянное и переменное напряжение / Постоянный и переменный ток

    Полная ошибка измерения не больше суммы погрешностей для переменного и постоянного тока в соответствии с техническими характеристиками плюс одна цифра.

    Температура по платиновой термопаре (PT100)
    Диапазон Разрешение 90 дней ± 5ºC 1 год ± 5ºC
    -200ºC – +600ºC 0,001ºC 0,05ºC 0,06ºC

    Применчание:

    Только для четырёхпроводного подключения в диапазоне 300 Ом.

    Ёмкость (Все значения ± 1 пФ)
    Диапазон Разрешение (5 Digit) 90 дней ± 5ºC 1 год ± 5ºC
    0-30 нФ 1 пФ 0,2% + 20 пФ 0,25% + 20пФ
    0-300 нФ 10 пФ 0,2% + 200 пФ 0,25% +200 пФ
    0-3 мкФ 100 пФ 0,2% + 2нФ 0,25% + 2 нФ
    0-30 мкФ 1 нФ 0,2% + 20 нФ 0,25% + 20нФ
    0-300 мкФ 10 нФ 0,2% + 200 нФ 0,25% + 200нФ

    Частота
    Диапазон Разрешение 90 дней ± 5ºC 1 год ± 5ºC
    0-100 кГц 1 Гц 10 + 1 12 + 1
    Частота может быть измерена на входах тока или напряжения при включении режима переменного тока.

    Погрешность заявлена на 90 дней и 1 год для всех диапазонов ± 5ºC в режиме 6 цифр для постоянного и переменного тока.

    Общая информация
    Параметр Значение
    Питание 110/220/240 В перем. тока – 50/60 Гц
    Габариты (в мм) 423ш x 89в x 393т
    Вес 8,5 кг
    Рабочая температура 0–50°C
  • Комплект поставки TE5075

    Наименование Количество
    Прецизионный цифровой мультиметр TE5075 1
